Bezpieczniki Toyota Hilux – Pełne Schematy 7. i 8. generacja

PrzezSergiusz Kułakowicz

Toyota Hilux od 2004 roku to jeden z najpopularniejszych pickupów w Polsce – ceniony za trwałość, możliwości terenowe i prostotę konstrukcji. Instalacja elektryczna w Hiluxie jest solidna, ale przy większych przebiegach, modyfikacjach (dodatkowe światła, winch, lodówka) lub po wyprawach off-road często pojawiają się problemy z bezpiecznikami.

W tym profesjonalnym artykule znajdziesz szczegółowe schematy bezpieczników dla wszystkich lat od 2004 roku – z podziałem na 7. generację (2004–2015, Vigo, AN10/AN20/AN30) oraz 8. generację (2015–2026, Revo, AN120/AN130). Opisujemy dokładne lokalizacje skrzynek, przypisanie obwodów, różnice między wersjami (benzyna/diesel, single/extra/double cab, LHD/RHD) oraz najczęstsze usterki. Dane pochodzą z oficjalnych instrukcji serwisowych Toyoty i potwierdzonych schematów.

Uwaga ważna: Schematy mogą się nieznacznie różnić w zależności od rocznika, silnika (2.5 D-4D, 3.0 D-4D, 2.4 GD, 2.8 GD, benzyna 2.7/4.0), poziomu wyposażenia oraz rynku. Zawsze sprawdzaj naklejkę na wewnętrznej stronie pokrywy skrzynki w swoim aucie – to najdokładniejsze źródło.

Lokalizacja skrzynek bezpieczników w Hiluxie

We wszystkich generacjach od 2004 roku bezpieczniki są rozmieszczone w dwóch głównych miejscach:

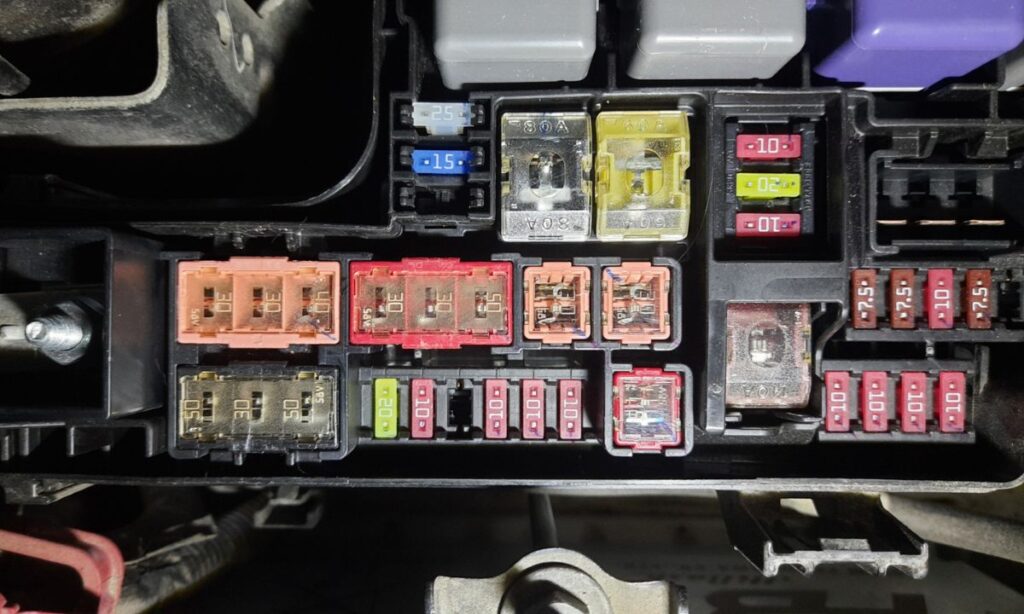

  • Skrzynka w komorze silnika (Engine Compartment Fuse Box) – największa, zawiera bezpieczniki mocy (alternator, światła, ABS, żarzenie, ogrzewanie). Zazwyczaj po lewej stronie komory (dla LHD).
  • Skrzynka w kabinie (Instrument Panel Fuse Box) – pod deską rozdzielczą po stronie kierowcy (za osłoną). W 8. generacji często występuje kilka paneli (główny + tylny + po stronie pasażera + dodatkowe relay box).

Dodatkowo w nowszych modelach mogą być przekaźniki i moduły elektroniczne chroniące zaawansowane systemy (Toyota Safety Sense, multimedia, kamera 360°).

Bezpieczniki Hilux 2004–2015 (7. generacja – Vigo, AN10/AN20/AN30)

Ta generacja była produkowana przez ponad 10 lat i pozostaje bardzo popularna jako używka. Schematy są stosunkowo spójne, z drobnymi zmianami po faceliftingu w 2011 roku.

Skrzynka w komorze silnika – wybrane kluczowe bezpieczniki:

  • SPARE (25A / 15A / 10A) – zapasowe
  • FOG (7.5A) – przednie światła przeciwmgielne
  • HORN (10A) – klakson
  • EFI (25A) – układ wtrysku paliwa
  • PTC NO.1 / NO.2 (50A) – ogrzewanie dodatkowe (PTC)
  • H-LP CLN (40A) – spryskiwacze reflektorów
  • FR HTR (50A) – ogrzewanie kabiny
  • ABS NO.1 (40A) / ABS NO.2 (30A) – układ ABS / TRC / VSC
  • ALT (100A lub 120A) – alternator i ładowanie
  • GLOW (80A) – świece żarowe (wersje diesla)
  • MAIN (40A) – główne światła mijania/drogowe
  • H-LP RH / LH (15A) – reflektory prawe/lewe
  • TURN-HAZ (15A) – kierunkowskazy i światła awaryjne
  • RAD (15A) – radio
  • DOME (7.5A) – oświetlenie wnętrza
  • ECU-B (10A) – komputer pokładowy

Skrzynka w kabinie (po stronie kierowcy) – najważniejsze obwody:

  • PWR OUT (15A) – gniazdo zasilania (power outlet)
  • CIG (15A) – zapalniczka
  • TAIL (10A) – światła pozycyjne i tablicy rejestracyjnej
  • STOP (10A) – światła stop
  • OBD (7.5A) – diagnostyka
  • INJ (15A) – wtryskiwacze
  • ECU-IG & GAUGE (10A) – komputer, zegary, klimatyzacja
  • WIP (20A) – wycieraczki
  • IGN (7.5A) – zapłon i poduszki powietrzne
  • ACC (7.5A) – radio i akcesoria
  • DOOR (25A) – zamki centralne i szyby elektryczne
  • DEF (20A) – tylna szyba ogrzewana
  • MIR-HTR (15A) – ogrzewanie lusterek
  • 4WD (20A) – napęd 4×4 i blokada dyferencjału
  • S-HTR (15A) – ogrzewanie siedzeń

Najczęściej używane w codziennej eksploatacji:
CIG + PWR OUT (zapalniczka i gniazda), H-LP (reflektory), WIP (wycieraczki), RAD (radio).

Bezpieczniki Hilux 2015–2026 (8. generacja – Revo, AN120/AN130)

Ósma generacja (Revo) wprowadziła nową platformę, nowocześniejsze silniki GD (2.4 i 2.8), więcej elektroniki, system Toyota Safety Sense oraz lepsze multimedia. Instalacja jest bardziej rozbudowana – w bogatszych wersjach (Double Cab) może być nawet 4–5 paneli bezpieczników w kabinie. Schematy ewoluowały przez lata (faceliftingi 2017, 2020, 2024), szczególnie w zakresie ochrony gniazd, invertera i systemów wspomagania.

Lokalizacja w 8. generacji:

  • Skrzynka w komorze silnika – po lewej stronie (LHD), zawiera bezpieczniki mocy i przekaźniki.
  • Główna skrzynka w kabinie – pod deską po stronie kierowcy.
  • Dodatkowe panele: tylny panel po stronie kierowcy, panel po stronie pasażera (za schowkiem), Relay Box No.1 / No.6.

Skrzynka w komorze silnika – kluczowe bezpieczniki (wersje diesla GD 2015–2026):

  • INV (20A) – inverter / gniazdo 220V (w wersjach z opcją)
  • STOP (10A) – światła stop, ABS, VSC, wtrysk
  • EFI NO.1 / NO.2 – układ wtrysku (nowe silniki GD)
  • GLOW / PTC – żarzenie lub ogrzewanie dodatkowe
  • H-LP (15–20A) – reflektory (w tym LED)
  • ALT (120–150A) – alternator (większy niż w poprzedniej generacji)
  • ABS / VSC NO.1 (40–50A) i NO.2 (30–40A) – hamulce i stabilizacja
  • FR HTR (50A) – ogrzewanie kabiny
  • BATT P/I (50A) – podstawowe obwody mocy
  • DCC (30A) – ochrona ECU-B, DOME, RAD

Skrzynka w kabinie (główny panel + dodatkowe) – wybrane obwody:

  • P/OUTLET NO.1 (15–20A) – główne gniazdo zasilania / zapalniczka (najczęściej używane)
  • CIG (15A) – zapalniczka
  • TAIL (10A) – światła pozycyjne
  • STOP (10A) – światła stop
  • OBD (7.5A) – diagnostyka
  • ECU-IG & GAUGE (10A) – komputer, zegary, klimatyzacja
  • WIP (20–25A) – wycieraczki
  • IGN (7.5A) – zapłon, poduszki, immobiliser
  • ACC (7.5A) – radio, lusterka, gniazda
  • DOOR NO.1 / NO.2 (25–30A) – zamki i szyby elektryczne (często rozdzielone na drzwi)
  • DEF (20A) – tylna szyba ogrzewana
  • MIR-HTR (15A) – ogrzewanie lusterek
  • 4WD (20A) – napęd 4×4 i blokady
  • S-HTR (15A) – ogrzewanie siedzeń
  • RADIO / MULTIMEDIA (15A) – radio, ekran dotykowy, nawigacja
  • A/C (10A) – klimatyzacja
  • METER (5–7.5A) – zegary

Dodatkowe w nowszych modelach (2020–2026):

  • Bezpieczniki dedykowane Toyota Safety Sense (kamera, radar, asystent pasa ruchu).
  • Oddzielne obwody dla kamer 360°, gniazd USB i invertera 220V.
  • Większa ochrona elektroniki (ECU-B No.2, ECU-IG2, system AdBlue w niektórych wersjach).

Porównanie 7. vs 8. generacji – co się zmieniło?

  • Liczba bezpieczników — 7. generacja: prostsza, mniej obwodów. 8. generacja: znacznie więcej (nawet 40–50) ze względu na zaawansowaną elektronikę.
  • Gniazda zasilania — W 8. generacji lepiej chronione i często rozdzielone (przednie + tylne + inverter).
  • Oświetlenie — Nowe LED-y i automatyczne światła wymagają stabilniejszego zasilania.
  • Napęd terenowy — W 8. generacji 4WD i blokady są bardziej zintegrowane z elektroniką.
  • Trwałość — Obie generacje są solidne, ale 8. ma lepszą ochronę przed przeciążeniem, choć więcej elementów elektronicznych oznacza potencjalnie więcej punktów awarii przy modyfikacjach.

Najczęstsze problemy z bezpiecznikami w Hiluxie (2004–2026)

  • Przepalanie gniazda zapalniczki / P/OUTLET przy podłączaniu kompresora, lodówki turystycznej lub większych urządzeń.
  • Problemy z oświetleniem (wilgoć + off-road) – szczególnie światła mijania i pozycyjne.
  • Usterki 4WD / Diff Lock po jeździe w błocie lub głębokiej wodzie.
  • W dieslach – bezpiecznik GLOW przy zimnych startach i zużytych świecach żarowych.
  • Po montażu dodatkowego sprzętu (LED bar, winch, radio) – problemy z obwodami ACC, RAD lub MULTIMEDIA.

Praktyczne wskazówki na co dzień:

  • Zawsze woź komplet zapasowych bezpieczników (5A, 7.5A, 10A, 15A, 20A, 25A, 30A, 40A, 50A).
  • Po każdej wyprawie terenowej sprawdź skrzynkę w komorze silnika – wilgoć lubi się tam zbierać.
  • Przy montażu dodatkowego wyposażenia używaj dedykowanych przekaźników i bezpieczników, nie „na pająka”.
  • W razie awarii elektroniki najpierw sprawdź bezpieczniki ACC, IG1, ECU-IG i P/OUTLET.
  • Diagnostyka OBD pomaga szybko zlokalizować uszkodzony obwód.

Hilux słynie z niezawodnej elektryki, ale regularne sprawdzanie i wymiana bezpieczników (szczególnie po modyfikacjach lub off-roadzie) pozwala uniknąć nieprzyjemnych niespodzianek w trasie lub na bezdrożach.
