Bezpieczniki Toyota Camry – pełne schematy skrzynek od XV30 do XV80

PrzezSergiusz Kułakowicz

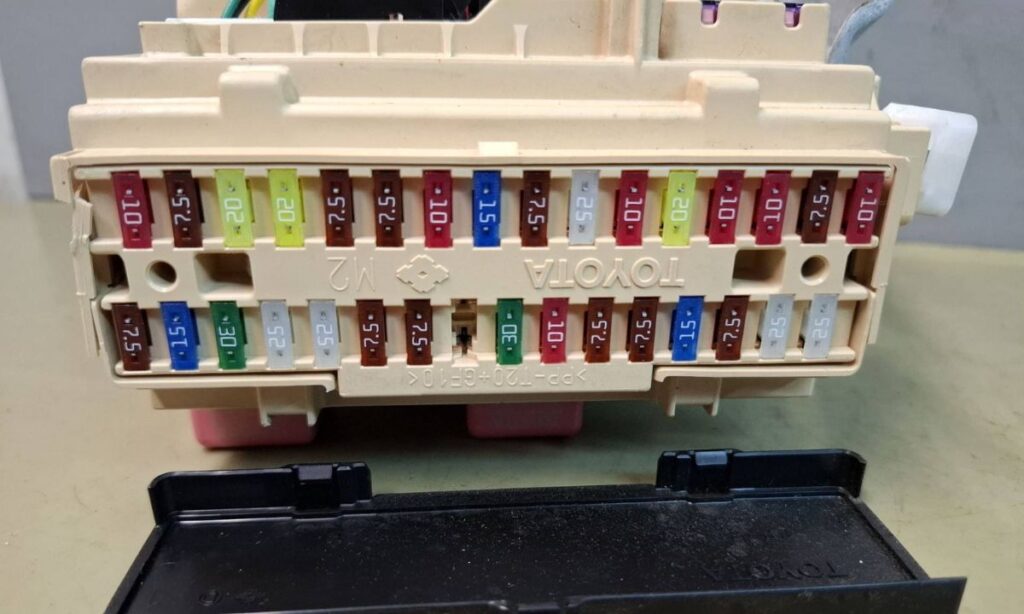

W Toyota Camry przez ponad 20 lat zmieniały się generacje, a wraz z nimi układ elektryczny i rozmieszczenie bezpieczników. Wiedza o tym, który bezpiecznik za co odpowiada, jest bardzo przydatna przy wymianie przepalonych elementów, diagnostyce usterek świateł, gniazd 12 V, radia, wycieraczek czy szyb elektrycznych. Poniżej znajdziesz kompletne, szczegółowe schematy skrzynek bezpieczników dla wszystkich generacji Camry – od XV30 aż po najnowszą XV80.

Camry XV30 (2002–2006)

Skrzynka w kabinie (lewa strona deski):

  • 25 A – tylna prawa szyba elektryczna
  • 25 A – tylna lewa szyba elektryczna
  • 7,5 A – klapa wlewu paliwa
  • 15 A – przednie światła przeciwmgielne
  • 7,5 A – gniazdo diagnostyczne OBD
  • 7,5 A – moduł elektroniczny ECU-B No.2
  • 10 A – światła stopu
  • 30 A – regulacja kierownicy (tilt & telescopic)
  • 7,5 A – system wtrysku AM1
  • 7,5 A – klimatyzacja
  • 25 A – szyby elektryczne przednie
  • 25 A – centralny zamek
  • 15 A – zapalniczka
  • 7,5 A – moduł komfortu ECU-B No.1
  • 15 A – radio
  • 10 A – zegary i wskaźniki
  • 15 A – spryskiwacze
  • 25 A – wycieraczki
  • 10 A – moduły elektroniczne ECU-IG
  • 10 A – kierunkowskazy
  • 10 A – światła pozycyjne
  • 20 A – podświetlenie deski rozdzielczej
  • 15 A – ogrzewanie siedzeń
  • 30 A – ogrzewanie tylnej szyby

Skrzynka pod maską (lewa strona):

  • 120 A / 140 A – alternator
  • 30 A – zapłon AM2
  • 20 A – system wtrysku EFI
  • 10 A – klakson
  • 15 A – lewy reflektor
  • 15 A – prawy reflektor
  • 15 A – światła dzienne DRL
  • 40 A – pompa ABS
  • 30 A – zawory ABS

Camry XV40 (2007–2011)

Skrzynka w kabinie (lewa strona deski rozdzielczej):

  • 15 A – zapalniczka + gniazdo 12 V
  • 10 A – moduły VSC i EPS
  • 10 A – audio i system smart key
  • 10 A – podświetlenie deski
  • 15 A – światła pozycyjne
  • 20 A – lewa przednia szyba elektryczna
  • 20 A – prawa przednia szyba elektryczna
  • 20 A – lewa tylna szyba elektryczna
  • 20 A – prawa tylna szyba elektryczna
  • 25 A – wycieraczki
  • 7,5 A – światła stopu
  • 7,5 A – klimatyzacja
  • 15 A – radio
  • 30 A – ogrzewanie tylnej szyby

Skrzynka pod maską (lewa strona przy akumulatorze):

  • 120 A / 150 A – alternator
  • 30 A – główny bezpiecznik EFI
  • 10 A – klakson
  • 15 A – lewy reflektor mijania
  • 15 A – prawy reflektor mijania
  • 10 A – elektroniczna przepustnica ETCS

Camry XV50 (2012–2017)

Skrzynka w kabinie (lewa strona deski rozdzielczej):

  • 10 A – moduły VSC i EPS
  • 10 A – ogrzewanie siedzeń i smart key
  • 10 A – podświetlenie deski
  • 15 A – światła pozycyjne
  • 20 A – lewa przednia szyba
  • 20 A – prawa przednia szyba
  • 20 A – lewa tylna szyba
  • 20 A – prawa tylna szyba
  • 15 A – zapalniczka + gniazdo 12 V
  • 25 A – wycieraczki
  • 7,5 A – światła stopu
  • 7,5 A – moduł komfortu ECU-B
  • 15 A – radio i nawigacja
  • 30 A – ogrzewanie tylnej szyby

Skrzynka pod maską (lewa strona przy akumulatorze):

  • 150 A – alternator
  • 30 A – główny bezpiecznik EFI
  • 10 A – klakson
  • 20 A – reflektory mijania
  • 10 A – elektroniczna przepustnica

Camry XV70 (2018–2024)

Skrzynka w kabinie (lewa strona deski rozdzielczej):

  • 10 A – moduły VSC i EPS
  • 7,5 A – system smart key i audio
  • 10 A – podświetlenie deski
  • 15 A – światła pozycyjne
  • 20 A – lewa przednia szyba elektryczna
  • 20 A – prawa przednia szyba elektryczna
  • 20 A – lewa tylna szyba elektryczna
  • 20 A – prawa tylna szyba elektryczna
  • 15 A – zapalniczka + gniazdo 12 V
  • 7,5 A – gniazda USB
  • 15 A – system infotainment
  • 25 A – wycieraczki
  • 7,5 A – światła stopu
  • 30 A – ogrzewanie tylnej szyby

Skrzynka pod maską (lewa strona przy akumulatorze):

  • 150–180 A – alternator
  • 30 A – główny bezpiecznik EFI
  • 10 A – klakson
  • 20 A – reflektory mijania
  • 10 A – elektroniczna przepustnica ETCS

Camry XV80 (2025–obecnie)

Skrzynka w kabinie (lewa strona deski rozdzielczej):

  • 10 A – moduły VSC i EPS
  • 7,5 A – system smart key
  • 10 A – podświetlenie deski
  • 15 A – światła pozycyjne
  • 20 A – lewa przednia szyba elektryczna
  • 20 A – prawa przednia szyba elektryczna
  • 20 A – lewa tylna szyba elektryczna
  • 20 A – prawa tylna szyba elektryczna
  • 20 A – gniazda 12 V
  • 7,5 A – gniazda USB-C
  • 15 A – system multimedialny
  • 25 A – wycieraczki
  • 7,5 A – światła stopu
  • 30 A – ogrzewanie tylnej szyby

Skrzynka pod maską (lewa strona przy akumulatorze):

  • 180 A – alternator
  • 30 A – główny bezpiecznik EFI
  • 10 A – klakson
  • 20 A – reflektory mijania

Znając dokładne rozmieszczenie i wartości bezpieczników w swojej Camry, możesz szybko zlokalizować i wymienić uszkodzony element bez wizyty w serwisie. Pamiętaj, aby zawsze używać bezpieczników o takiej samej wartości amperowej oraz sprawdzać naklejkę na pokrywie skrzynki – jest ona najpewniejszym źródłem dla Twojego konkretnego egzemplarza.
