Bezpieczniki Toyota Corolla E170 2012-2019 – kompletny przewodnik

PrzezSergiusz Kułakowicz

Toyota Corolla E170 to jedenasta generacja jednego z najpopularniejszych samochodów na świecie, produkowana w latach 2012–2019. Układ bezpieczników w tym modelu składa się z dwóch głównych skrzynek – jednej w komorze silnika i jednej we wnętrzu kabiny. Znajomość lokalizacji i funkcji poszczególnych bezpieczników jest kluczowa podczas diagnostyki awarii elektrycznych, wymiany uszkodzonych elementów lub modyfikacji instalacji. Poniższy przewodnik zawiera kompletne dane dla wszystkich wariantów nadwoziowych E170, w tym sedana, hatchbacka i kombi (Touring Sports).

Skrzynka bezpieczników w komorze silnika

Główna skrzynka bezpieczników znajduje się w komorze silnika po stronie lewej (patrząc od przodu pojazdu), bezpośrednio przy akumulatorze. Zawiera bezpieczniki wysokoprądowe chroniące kluczowe układy pojazdu.

  • 1 – 120A – główny bezpiecznik zasilania (AM1)
  • 2 – 80A – skrzynka bezpieczników silnika (AM2)
  • 3 – 60A – alternator (ALT)
  • 4 – 40A – elektrowentylator chłodnicy (FAN)
  • 5 – 30A – ABS/VSC (ABS)
  • 6 – 30A – układ kierowniczy ze wspomaganiem elektrycznym EPS
  • 7 – 30A – podgrzewanie tylnej szyby (HTR)
  • 8 – 20A – skrzynka bezpieczników w kabinie (CABIN)
  • 9 – 15A – układ wtryskowy/sterownik silnika ECU-IG
  • 10 – 10A – sterownik silnika ECU-B
  • 11 – 15A – pompa paliwa (FP)
  • 12 – 20A – wentylator klimatyzacji (BLOWER)
  • 13 – 30A – centralny zamek i szyby elektryczne (DOOR)
  • 14 – 40A – skrzynka rozdzielcza AM-CAN
  • 15 – 7,5A – kamera cofania i czujniki parkowania
  • 16 – 10A – instalacja audio i nawigacja

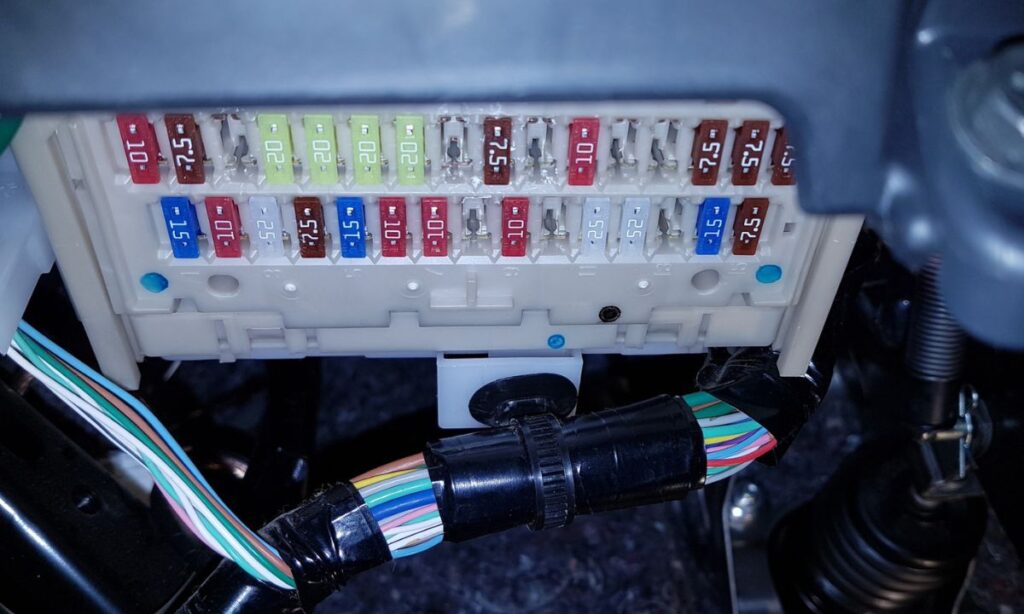

Skrzynka bezpieczników w kabinie pasażerskiej

Wewnętrzna skrzynka bezpieczników zlokalizowana jest po lewej stronie deski rozdzielczej, za plastikową pokrywą przy kolumnie kierownicy. Dostęp uzyskuje się po otwarciu drzwi kierowcy i delikatnym odciągnięciu osłony. Skrzynka zawiera bezpieczniki niskiego napięcia dla wyposażenia kabiny.

  • 1 – 10A – poduszki powietrzne SRS (AIRBAG)
  • 2 – 10A – tablica wskaźników i zegary (METER)
  • 3 – 15A – zapalniczka / gniazdo 12V przednie (CIG)
  • 4 – 20A – gniazdo 12V tylne (ACC)
  • 5 – 10A – radio, odtwarzacz CD/DVD (RADIO)
  • 6 – 15A – wycieraczki (WIPER)
  • 7 – 20A – przednie szyby elektryczne strona kierowcy (P/W DR)
  • 8 – 20A – przednie szyby elektryczne strona pasażera (P/W PASS)
  • 9 – 20A – tylne szyby elektryczne (P/W RR)
  • 10 – 10A – lusterka boczne elektryczne i podgrzewane (MIRROR)
  • 11 – 15A – oświetlenie wnętrza i lampki do czytania (ROOM)
  • 12 – 10A – system immobilizera i alarm (IMMO)
  • 13 – 10A – układ kontroli trakcji TRC/VSC (ESP)
  • 14 – 10A – światła postojowe tylne (TAIL RR)
  • 15 – 15A – oświetlenie przednie (HEAD LH)
  • 16 – 15A – oświetlenie przednie (HEAD RH)
  • 17 – 10A – światła przeciwmgłowe przednie (FOG FR)
  • 18 – 10A – światła przeciwmgłowe tylne (FOG RR)
  • 19 – 10A – klakson (HORN)
  • 20 – 10A – sterowanie skrzynią automatyczną CVT/AT (ECT)
  • 21 – 5A – zegar i podtrzymanie pamięci radia (CLOCK)
  • 22 – 10A – podgrzewanie foteli (SEAT HTR)
  • 23 – 15A – ogrzewanie i klimatyzacja HVAC (A/C)
  • 24 – 10A – kamera cofania i monit parkowania tylnego (BACK)
  • 25 – 10A – port USB i Bluetooth (USB)
  • 26 – 10A – tylne lampy stop i kierunkowskazy (STOP)
  • 27 – 10A – centralny zamek (DOOR LOCK)
  • 28 – 15A – otwieranie tylnej klapy (TRUNK)

Jak zlokalizować i wymienić bezpiecznik w Toyota Corolla E170

Przed wymianą bezpiecznika należy wyłączyć zapłon i odłączyć kluczyk. W zestawie narzędzi w komorze silnika Toyota Corolla E170 standardowo znajduje się plastikowa pinceta do wyjmowania bezpieczników – przechowywana wewnątrz pokrywy skrzynki bezpieczników. Każdy bezpiecznik ma wyraźnie oznaczony kolor odpowiadający jego amperażowi: szary 2A, fioletowy 3A, różowy 4A, jasnobrązowy 5A, brązowy 7,5A, czerwony 10A, niebieski 15A, żółty 20A, bezbarwny/biały 25A, zielony 30A. Stosowanie bezpiecznika o wyższym amperażu niż oryginalny jest bezwzględnie zabronione – grozi trwałym uszkodzeniem instalacji lub pożarem.

Najczęstsze problemy elektryczne i powiązane bezpieczniki

  • Brak działania szyb elektrycznych – sprawdź bezpieczniki 7, 8, 9 w skrzynce kabinowej (P/W DR, P/W PASS, P/W RR)
  • Niedziałające radio lub USB – bezpieczniki 5 i 25 (RADIO, USB)
  • Zgaszone światła cofania – bezpiecznik 24 (BACK) oraz obwód tylnych lamp
  • Brak działania klimatyzacji – bezpiecznik 23 (A/C) i bezpiecznik 4 w skrzynce silnikowej (FAN)
  • Wyłączony centralny zamek – bezpieczniki 13 w skrzynce silnikowej i 27 w kabinie
  • Ostrzeżenie ABS/VSC na desce rozdzielczej – bezpiecznik 5 w skrzynce silnikowej (ABS)

Przekaźniki

Obok bezpieczników skrzynka silnikowa zawiera również przekaźniki sterujące obwodami wysokoprądowymi. Najważniejsze z nich to: przekaźnik główny EFI odpowiadający za zasilanie układu wtryskowego, przekaźnik rozrusznika, przekaźnik wentylatora chłodnicy oraz przekaźnik klimatyzacji. Przekaźniki w E170 mają standardowy kształt typu mini-relay i są wzajemnie wymienne jeśli mają identyczny numer katalogowy Toyota 90987-02028 lub odpowiedni zamiennik. W razie podejrzenia uszkodzonego przekaźnika można go zamienić miejscami z innym przekaźnikiem o tym samym typie i sprawdzić czy problem się przemieścił.
