Bezpieczniki Toyota Avensis – pełne schematy wszystkich generacji (2003–2018)

PrzezSergiusz Kułakowicz

Toyota Avensis to solidny samochód klasy średniej. Często zdarzają się drobne usterki elektryczne – na przykład nie działa zapalniczka, radio, światła lub wycieraczki. W większości przypadków wystarczy wymienić bezpiecznik.

Avensis miał trzy generacje w Europie:

  • T25 (T250) – 2003–2009 (druga generacja)
  • T27 (T270) – 2009–2018 (trzecia generacja)

Poniżej znajdziesz pełne listy bezpieczników (bez pustych slotów) wraz z lokalizacją skrzynek i opisem funkcji. Zawsze sprawdzaj naklejkę na pokrywie skrzynki w swoim aucie – to najdokładniejsze źródło dla Twojego egzemplarza.

Ważne wskazówki przed wymianą
Wyłącz zapłon przed wymianą bezpiecznika.
Używaj tylko bezpiecznika o dokładnie takiej samej wartości amperowej.
Jeśli bezpiecznik spala się ponownie – szukaj przyczyny (zwarcie lub uszkodzony element).
Do montażu kamery lub dodatkowego sprzętu używaj adaptera add-a-circuit.

1. Toyota Avensis T25 (2003–2009)

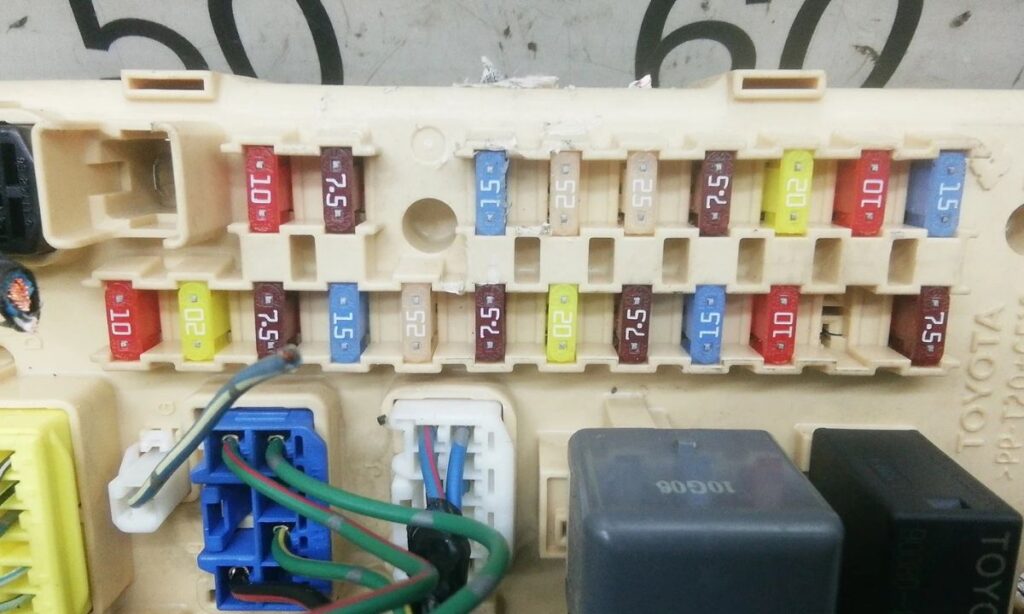

Skrzynka w kabinie (LHD – kierownica po lewej, przy pedałach / pod deską)

  • CIG (15A) — zapalniczka i gniazdo 12V
  • PWR OUTLET (15A) — dodatkowe gniazdo zasilające
  • AM1 (7,5A) — zapłon i systemy startowe
  • ECU-IG (10A) — komputer silnika i wskaźniki
  • WIPER (25A) — wycieraczki przednie
  • HTR (10A) — ogrzewanie tylnej szyby
  • GAUGE (10A) — zegary i wskaźniki
  • STOP (15A) — światła stopu
  • TAIL (15A) — światła pozycyjne
  • PANEL (7,5A) — podświetlenie deski rozdzielczej
  • TURN (7,5A) — kierunkowskazy
  • DEF I/UP (10A) — dodatkowe ogrzewanie tylnej szyby
  • A/C (10A) — klimatyzacja
  • RAD NO.1 (15A) — radio i audio
  • ECU-B (10A) — komputer poduszek powietrznych i pamięć
  • P/SEAT (30A) — elektryczne fotele
  • PWR (25A) — szyby elektryczne

Skrzynka w komorze silnika (prawa strona, przy akumulatorze)

  • ALT (140A / 100A) — alternator
  • ETCS (10A) — elektroniczny pedał gazu
  • H-LP LH (15A) — lewy reflektor mijania
  • H-LP RH (15A) — prawy reflektor mijania
  • EFI (20A / 25A) — wtrysk paliwa
  • FAN (40A) — wentylator chłodnicy
  • ABS (40A / 50A) — układ ABS
  • MAIN (50A) — główny bezpiecznik zasilania
  • DRL (15A) — światła dzienne
  • HAZ (15A) — światła awaryjne
  • HORN (10A) — klakson
  • EFI NO.2 (10A) — dodatkowe obwody wtrysku
  • FOG (15A) — światła przeciwmgielne (w niektórych wersjach)

Uwaga: W wersjach diesla (2.0 D-4D, 2.2 D-4D) schemat w komorze silnika ma drobne różnice w amperażu niektórych bezpieczników (np. glow plug heater).

2. Toyota Avensis T27 (T270, 2009–2018)

Skrzynka w kabinie (pod deską rozdzielczą, strona kierowcy)

  • ACC SOCK NO.1 (15A) — gniazdo 12V z przodu
  • ACC SOCK NO.2 (15A) — gniazdo 12V z tyłu
  • CIG (15A) — zapalniczka
  • PWR (25A) — szyby elektryczne
  • P/SEAT (30A) — elektryczne fotele
  • RAD NO.1 (15A) — radio i system audio
  • ECU-IG NO.1 (10A) — komputer pokładowy
  • MIR HTR (10A) — podgrzewane lusterka
  • S/HEAT (15A / 20A) — podgrzewane siedzenia
  • WIPER (25A) — wycieraczki
  • STOP (15A) — światła stopu
  • TAIL (15A) — światła pozycyjne
  • PANEL (10A) — podświetlenie deski
  • ECU-ACC (10A) — komputer z zapłonem ACC
  • GAUGE (7,5A) — wskaźniki
  • ECU-IG2 (7,5A) — dodatkowe obwody komputera
  • DOOR (20A) — zamki drzwi

Skrzynka w komorze silnika (główna skrzynka po prawej stronie)

  • H-LP CLN (30A) — spryskiwacze reflektorów
  • RDI FAN (40A) — wentylator chłodnicy
  • ALT (140A / 180A) — alternator
  • EPS (80A) — elektryczne wspomaganie kierownicy
  • ABS NO.1 (50A) — układ ABS / VSC
  • MAIN (50A / 60A) — główny zasilacz
  • H-LP LH (15A) — lewy reflektor mijania
  • H-LP RH (15A) — prawy reflektor mijania
  • EFI NO.1 (25A) — wtrysk paliwa
  • FAN (40A / 50A) — wentylator chłodnicy
  • IG2 (30A) — zapłon główny
  • DC/DC (120A) — przetwornica (w hybrydach – rzadko w Avensis)
  • A/F (15A) — czujnik mieszanki paliwowej
  • FOG FR (10A) — przednie światła przeciwmgielne
  • DRL (15A) — światła dzienne

Dodatkowa skrzynka w komorze silnika (w niektórych wersjach diesla i benzynowych z wyższym wyposażeniem):

  • GLOW (80A) — świeca żarowe (wersje diesel)
  • EFI MAIN (30A) — główny bezpiecznik silnika
  • IGCT-MAIN (30A) — zapłon

Najczęściej palące się bezpieczniki w Avensis

  • Zapalniczka i gniazda 12V (CIG / ACC SOCK / PWR OUTLET)
  • Światła mijania (H-LP LH / RH)
  • Wycieraczki (WIPER)
  • Radio i multimedia (RAD NO.1)
  • Podgrzewane siedzenia i lusterka (S/HEAT, MIR HTR)
  • Światła stopu (STOP)

Praktyczne porady

  • Zapalniczka znajduje się zwykle w skrzynce kabiny (numer 9 w T25 lub 24 w T27).
  • Do montażu rejestratora lub kamery wybieraj bezpieczniki z zasilaniem ACC lub BAT.
  • W wersjach z xenonem i spryskiwaczami reflektorów sprawdź bezpiecznik H-LP CLN.
  • Po wymianie zawsze sprawdź działanie obwodu.
  • W dieslach z filtrem DPF i systemem AdBlue dodatkowe bezpieczniki chronią te układy – nie wymieniaj ich na własną rękę przy błędach.

Toyota Avensis ma bardzo solidną instalację elektryczną. Znajomość pełnych schematów pozwala szybko rozwiązać większość problemów bez wizyty w warsztacie.
