Bezpieczniki Dacia Duster 3 (2024+) – pełny schemat skrzynki

PrzezSergiusz Kułakowicz

Dacia Duster III (kod P1310, od stycznia 2024) to zupełnie nowa generacja na platformie CMF-B z rozbudowaną elektroniką – systemem Google, kamerą 360 stopni, systemami ADAS i układem hybrydowym Hybrid 140 i Hybrid 155. Skrzynka bezpieczników jest bardziej rozbudowana niż w poprzednich generacjach, a schemat kabinowy pochodzi bezpośrednio z oficjalnej instrukcji obsługi Dacia (user-manual.dacia.com, wersja 13/01/2024–14/09/2025). Bezpiecznik zapalniczki i gniazda 12V to pozycja 26 w skrzynce kabinowej.

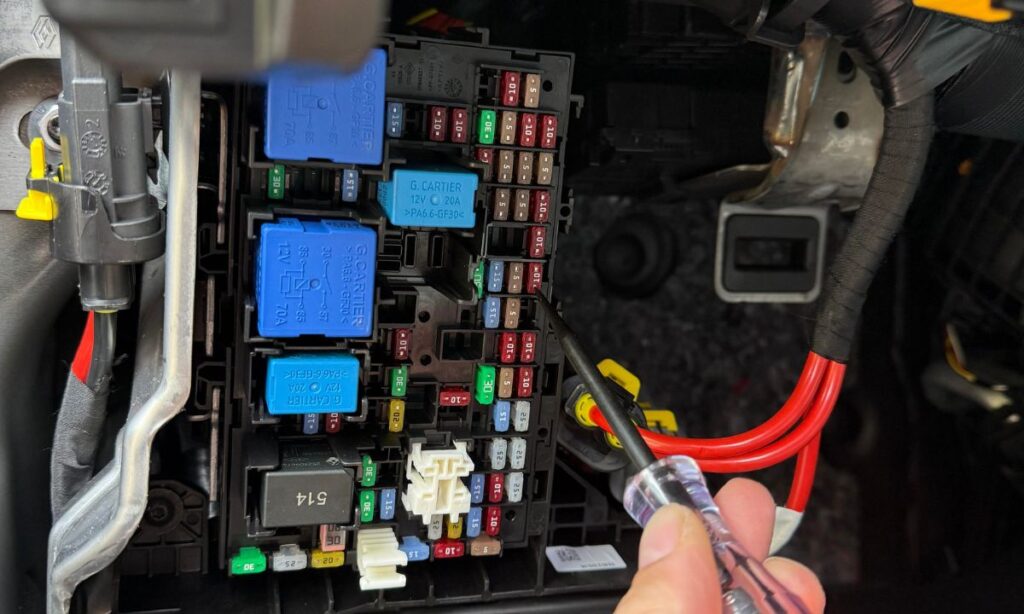

Lokalizacja skrzynek bezpieczników

Duster III ma dwie skrzynki bezpieczników:

  • Skrzynka kabinowa (klapka A lub B) – po lewej stronie deski rozdzielczej, za panelem odchylanym po otwarciu drzwi kierowcy. Klapka A odczepiania jest przez wycięcie 1, klapka B przez wycięcie 2 – w zależności od wersji wyposażenia. Pinceta do bezpieczników umieszczona jest na odwrocie klapki A lub B
  • Skrzynka w komorze silnika (jednostki A i B) – w pobliżu akumulatora. Ze względu na ograniczony dostęp Dacia zaleca ich wymianę przez Autoryzowanego Partnera marki

Skrzynka bezpieczników kabiny – pełny schemat

Źródło: oficjalna instrukcja obsługi Dacia Duster III, user-manual.dacia.com

Obecność poszczególnych bezpieczników zależy od poziomu wyposażenia pojazdu.

  • 1 – podgrzewane lusterka wsteczne
  • 2 – podgrzewane fotele kierowcy i pasażera
  • 3 – holowanie przyczepy
  • 4 – tylna wycieraczka i tylne światła przeciwmgielne
  • 5 – światła awaryjne bez MCB
  • 6 – światła stopu bez MCB
  • 7 – radioodtwarzacz / system audio
  • 8 – usuwanie szronu z tylnej szyby (ogrzewanie)
  • 9 – przycisk 4×4, klimatyzacja sterowana ręcznie, radioodtwarzacz, moduł Gateway, lusterko w kabinie, pas bezpieczeństwa, podgrzewana szyba przednia
  • 10 – USB
  • 11 – gniazdo akcesoriów bagażnika, hak holowniczy
  • 12 – podgrzewane siedzenia (w zależności od wersji)
  • 13 – światła awaryjne z MCB
  • 14 – światła stopu z MCB
  • 15 – podnośniki szyb sterowane impulsowo – fotel pasażera przód
  • 16 – USB (drugi port)
  • 17 – sterowanie lusterkiem wstecznym
  • 18 – podnośniki szyb sterowane impulsowo – tylny prawy fotel
  • 19 – podnośniki szyb z impulsowym trybem działania
  • 20 – podnośniki szyb sterowane impulsowo – tylny lewy fotel
  • 21 – zewnętrzny i wewnętrzny dźwięk powitalny
  • 22 – lampka sufitowa
  • 23 – przycisk wspomagania parkowania
  • 24 – przygotowanie dla akcesoriów (rezerwa)
  • 25 – przygotowanie dla akcesoriów (rezerwa)
  • 26 – gniazdo 12V / zapalniczka
  • 27 – podgrzewana kierownica
  • 28 – przełącznik pompy płynu do spryskiwaczy szyb

Skrzynka bezpieczników w komorze silnika

Oficjalna instrukcja obsługi Dacia Duster III nie podaje pełnego schematu skrzynki w komorze silnika — ze względu na ograniczony dostęp do tych bezpieczników Dacia zaleca ich wymianę przez Autoryzowanego Partnera marki.

Elementy potwierdzone przez instrukcję:

  • Bezpiecznik LPG (skrzynka A) – odcięcie obwodu LPG przy wersji ECO-G. Bezpiecznik 1 w skrzynce A to bezpiecznik odcinający obwód gazowy. Przy problemach z układem LPG (auto nie przełącza się na gaz) sprawdź ten bezpiecznik
  • Skrzynka A i B zawierają bezpieczniki wysokoprądowe chroniące główne obwody silnika, ABS, układu chłodzenia i wspomagania kierownicy

Bezpiecznik LPG i wersje napędowe Dustera III

Duster III dostępny jest w Polsce z silnikami:

  • 1.0 ECO-G TCe 100 – benzynowy z możliwością jazdy na LPG, bezpiecznik LPG w skrzynce A komory silnika
  • 1.2 TCe 130 mild-hybrid – benzynowy bez LPG
  • Hybrid 140 – układ hybrydowy 1.6 + silnik elektryczny, bez LPG
  • Hybrid 155 4×4 – układ hybrydowy z napędem AWD, bez LPG

W wersji ECO-G przy awarii układu gazowego (auto jeździ tylko na benzynie, nie przełącza się na LPG) sprawdź bezpiecznik LPG w skrzynce A przed diagnozą instalacji gazowej.

Bezpieczniki hybrydowe

W wersjach Hybrid 140 i Hybrid 155 4×4 układ elektryczny zawiera dodatkowe moduły sterujące silnikiem elektrycznym i akumulatorem 1,2 kWh. Bezpieczniki obwodu hybrydowego zlokalizowane są w skrzynce komory silnika i nie są dostępne do samodzielnej wymiany – wyłącznie przez ASO Dacia.

Kolory bezpieczników i amperaże

Duster III stosuje bezpieczniki MINI i MICRO – mniejsze niż w poprzednich generacjach:

  • Brązowy – 7,5A
  • Czerwony – 10A
  • Niebieski – 15A
  • Żółty – 20A
  • Biały – 25A
  • Zielony – 30A
  • Pomarańczowy – 40A

Jak wymienić bezpiecznik w Dusterze III

  1. Wyłącz zapłon i wyjmij kluczyk lub kartę dostępu ze stacyjki
  2. Otwórz drzwi kierowcy i odczep klapkę A przez wycięcie 1 lub klapkę B przez wycięcie 2 – w zależności od wersji
  3. Wyjmij pincetę z odwrocia klapki A lub B
  4. Zidentyfikuj numer bezpiecznika na schemacie na odwrocie pokrywy lub na powyższej liście
  5. Wyjmij bezpiecznik pincetą – aby wyjąć go z pincety, wysuń w bok
  6. Sprawdź czy metalowa ścieżka wewnątrz jest przerwana
  7. Wymień na bezpiecznik o identycznej amperaturze – nigdy nie stosuj bezpiecznika o wyższym amperażu

Nie korzystaj z wolnych miejsc w skrzynce bezpieczników. Jeżeli ten sam bezpiecznik przepala się ponownie, przyczyną jest zwarcie w danym obwodzie – konieczna jest diagnostyka przez elektryka samochodowego lub ASO Dacia.
