Bezpieczniki Volkswagen Multivan – pełne schematy skrzynek dla wszystkich generacji

PrzezSergiusz Kułakowicz

Volkswagen Multivan ma bardzo rozbudowaną instalację elektryczną. Schematy różnią się między generacjami, a nawet w ramach jednej generacji – zależnie od roku, silnika, rynku i wyposażenia (Webasto, hak, DSG, kamery, gniazda 230 V).

Poniżej znajdziesz najdokładniejsze i najbardziej kompletne listy na podstawie oficjalnych danych VW (ELSAWin, ETKA) oraz sprawdzonych źródeł serwisowych.

Ważne wskazówki:

  • Zawsze sprawdzaj naklejkę na pokrywie skrzynki – to najpewniejsze źródło dla Twojego VIN.
  • Przed wymianą wyłącz zapłon i odczekaj 5–10 minut.
  • Używaj wyłącznie bezpieczników o identycznej wartości.
  • W T6.1 i T7 po wymianie może być potrzebna adaptacja VCDS/OBDeleven.

Generacja T5 (2003–2009) i T5.1 (2010–2015)

Gdzie znajdują się skrzynki:

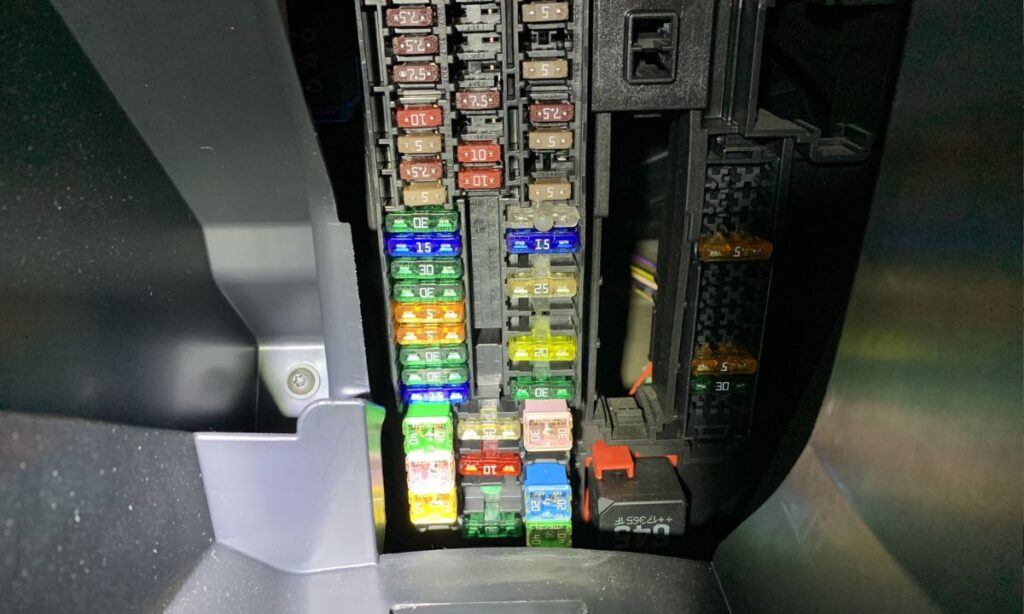

  • Skrzynka w kabinie (SB + SC) – pod deską rozdzielczą (lewa strona + centralna część).
  • Dodatkowa skrzynka SF – pod lewym siedzeniem kierowcy.
  • Skrzynka silnikowa (SA + SB/SD) – w komorze silnika, po lewej stronie przy akumulatorze (pod czarną pokrywą).

Skrzynka w kabinie – górna część (SB):

  • SB1: 25–30 A – przekaźnik dmuchawy świeżego powietrza / tylna dmuchawa
  • SB2: 5 A – nadajnik kąta skrętu / ESP
  • SB3: 10 A – jednostka sterująca zasilaniem pokładowym
  • SB4: 10 A – regulator zasięgu świateł / silniki reflektorów
  • SB5: 15 A – lewy reflektor (mijania + drogowe)
  • SB6: 15 A – lewy reflektor (drogowe)
  • SB7: 15 A – oświetlenie wewnętrzne
  • SB8: 5 A – złącze diagnostyczne OBD
  • SB9: 10–15 A – włącznik świateł stopu
  • SB10: 5–10 A – wycieraczki / tylna wycieraczka
  • SB11: 5 A – oświetlenie tablicy rejestracyjnej / podświetlenie przełączników
  • SB12: 15–20 A – zapalniczka / gniazdo 12 V przód (najczęściej psujący się)
  • SB13: 5 A – poduszki powietrzne (SRS)
  • SB14: 30 A – ogrzewanie postojowe / Webasto / klimatyzacja
  • SB15: 7,5 A – zawór sprężarki klimatyzacji
  • SB16: 5 A – jednostka sterująca zasilaniem pokładowym
  • SB17: 5 A – tylne światło przeciwmgielne / gniazdo przyczepy
  • SB18: 5 A – zestaw wskaźników
  • SB19: 5 A – radio / nawigacja
  • SB20: 5 A – lewe światła pozycyjne + tylne
  • SB21: 5 A – prawe światła pozycyjne + tylne
  • SB22: 7,5–10 A – zestaw wskaźników / diagnostyka
  • SB23: 25–30 A – rozrusznik
  • SB24: 5 A – nadajnik kąta skrętu
  • SB25: 5–7,5 A – przełącznik dmuchawy / Climatronic
  • SB26: 30 A – przełącznik świateł
  • SB27: 15 A – prawy reflektor (mijania)
  • SB28: 15 A – prawy reflektor (drogowe)
  • SB29: 10 A – klakson
  • SB30: 10 A – tylna wycieraczka / podgrzew dysz spryskiwaczy
  • SB31: 30 A – klakson
  • SB32: 25–30 A – wycieraczki przednie
  • SB33: 15 A – radio / nawigacja
  • SB34: 25 A – automatyczna skrzynia / ECU silnika
  • SB35: 5 A – podświetlenie wskaźników
  • SB36: 25 A – kierunkowskazy

Skrzynka w kabinie – dolna część (SC):

  • SC1: 15–25 A – gniazdo przyczepy / dodatkowe gniazdo 12 V
  • SC2: 5 A – alarm / moduł monitoringu wnętrza
  • SC3: 5–30 A – dodatkowe dmuchawy / ogrzewanie tylnej szyby
  • SC4: 10–15 A – napęd 4Motion / blokada dyferencjału
  • SC5: 10 A – lodówka / gniazdo 6-pin
  • SC6: 5 A – czujnik oleju silnikowego
  • SC7: 10–15 A – wentylator dachowy / gniazdo 12 V tylne
  • SC8: 5 A – czujniki parkowania
  • SC9: 5 A – wielofunkcyjna kierownica
  • SC10: 30 A – wzmacniacz audio
  • SC11: 15–20 A – drzwi przesuwne / klapa tylna
  • SC12: 5 A – przekaźnik świateł stopu
  • SC13: 5 A – tempomat / poduszki powietrzne
  • SC14: 5 A – telefon / elektronika dodatkowa
  • SC15: 5 A – wskaźnik biegów
  • SC16: 5 A – radio / telefon
  • SC17: 5–7,5 A – oświetlenie wewnętrzne
  • SC18: 5 A – tylny Climatronic
  • SC19: 5 A – lustro samościemniające
  • SC20: 10 A – jednostka sterująca zasilaniem pokładowym

Dodatkowa skrzynka SF (pod lewym siedzeniem kierowcy):

  • SF1: 15 A – dodatkowe gniazda 12 V / 230 V
  • SF2: 30 A – ogrzewanie siedzeń / Webasto
  • SF7: 30 A – gniazdo 12 V tylne
  • SF9: 25 A – tylny wentylator
  • SF10: 30 A – przekaźnik ogrzewania postojowego

Skrzynka silnikowa (SA + SB/SD):

  • SA1: 500 A – główny akumulator
  • SA2: 80–125 A – alternator / wspomaganie kierownicy
  • SA4: 40–50 A – ABS
  • SA5: 40 A – ogrzewanie postojowe
  • SB1: 30 A – pompa ABS
  • SB2: 30–40 A – zawory ABS
  • SB5: 20–30 A – klakson
  • SB6: 5–10 A – ECU silnika
  • SB7: 15–20 A – cewki zapłonowe / wtryskiwacze
  • SB14: 15 A – pompa wysokiego ciśnienia (TDI)
  • SB16: 30 A – rozrusznik
  • SB24: 40 A – wentylator chłodnicy duży
  • SB28: 40 A – wentylator chłodnicy mały

Generacja T6 (2015–2019)

Gdzie znajdują się skrzynki:

  • Skrzynka w kabinie (SC) – pod schowkiem na rękawiczki (lub centralna deska).
  • Skrzynka silnikowa (SA + SB) – w komorze silnika, po lewej stronie przy akumulatorze.

Skrzynka silnikowa – wysokoprądowa (SA):

  • SA1: 225 A – alternator
  • SA2: 125 A – skrzynka w kabinie
  • SA3: 50–100 A – akumulator dodatkowy / drzwi przesuwne
  • SA5: 60–80 A – ABS
  • SA6: 100 A – nagrzewnica
  • SA7: 100 A – wentylator chłodnicy

Skrzynka silnikowa – panel bezpieczników silnikowych (SB):

  • SB1: 5 A – wentylator chłodnicy
  • SB2: 5 A – pompa obiegu płynu chłodzącego
  • SB4: 30 A – stabilizator napięcia / radio
  • SB5: 15 A – dźwignia DSG / mechatronika
  • SB6: 30 A – ABS
  • SB8: 30 A – nagrzewnica szyby
  • SB9: 5–15 A – ECU silnika
  • SB12: 10 A – zawór ciśnienia paliwa
  • SB13: 10 A – AdBlue
  • SB14: 5–30 A – pompa paliwa
  • SB16: 5 A – włącznik świateł stopu
  • SB30: 20 A – pompa paliwa
  • SB32: 30 A – ECU silnika + cewki zapłonowe
  • SB36: 30 A – rozrusznik

Skrzynka w kabinie (SC):

  • SC12 / SC15: 15–20 A – zapalniczka / gniazda 12 V
  • SC27 / SC30: 20–30 A – radio / infotainment
  • SC43: 30 A – szyby elektryczne
  • SC53: 30 A – ogrzewanie tylnej szyby

Generacja T6.1 (2019–2022)

Gdzie znajdują się skrzynki:

  • Skrzynka w kabinie (SC) – pod schowkiem na rękawiczki + dodatkowa pod kierownicą (wersje LHD).
  • Skrzynka silnikowa (SA + SB) – przy akumulatorze (lewa strona komory silnika).
  • Dodatkowa skrzynka H – pod siedzeniem kierowcy (w niektórych wersjach).

Skrzynka silnikowa – wysokoprądowa (SA):

  • SA1: 225 A – alternator
  • SA2: 125 A – terminal 15
  • SA5: 60 A – ABS
  • SA6: 125 A – wspomaganie kierownicy
  • SA7: 100 A – wentylator chłodnicy

Skrzynka silnikowa – panel bezpieczników silnikowych (SB):

  • SB2: 30 A – ABS
  • SB5: 10 A – mechatronika DSG
  • SB8: 30 A – nagrzewnica szyby
  • SB9: 5–15 A – ECU silnika
  • SB14: 5–30 A – pompa paliwa
  • SB16: 5 A – włącznik świateł stopu
  • SB30: 20 A – pompa paliwa
  • SB36: 30 A – rozrusznik

Skrzynka w kabinie (SC):

  • SC12 / SC15: 15–20 A – gniazda 12 V / USB
  • SC27 / SC30: 20–30 A – radio / ekran
  • SC33: 30 A – infotainment (często psujący się)
  • SC43: 30 A – szyby / centralny zamek

Generacja T7 (Multivan 2022–2026, platforma MQB)

Gdzie znajdują się skrzynki:

  • Skrzynka w kabinie (SC) – lewa strona deski rozdzielczej (za osłoną).
  • Skrzynka silnikowa (SA + SB) – w komorze silnika, po lewej stronie przy akumulatorze.
  • Dodatkowe skrzynki SH (pod siedzeniem) i SR5 (przekaźniki).

Skrzynka silnikowa – wysokoprądowa (SA):

  • SA1: 80 A – skrzynka K
  • SA2: 125 A – skrzynka w kabinie (C)

Skrzynka silnikowa – panel bezpieczników silnikowych (SB):

  • SB1: 5–10 A – wentylator chłodnicy
  • SB2: 30 A – ABS
  • SB16: 30 A – rozrusznik

Skrzynka w kabinie (SC):

  • F9: 15 A – oświetlenie wewnętrzne
  • F10: 30 A – szyby / centralny zamek
  • F11: 7,5 A – diagnostyka / moduły
  • F12: 15 A – infotainment / ekran MIB3
  • F13: 25 A – dodatkowe gniazda / ładowanie indukcyjne
  • F14: 20 A – USB-C / gniazda tylne
  • F15: 40 A – wentylator dmuchawy kabiny
  • F16: 40 A – ogrzewanie postojowe / PTC

Najczęstsze awarie we wszystkich generacjach:

  • Zapalniczka / gniazda 12 V – SB12 (T5) lub SC12/SC15 (T6+) – 15–20 A
  • Radio / ekran – SC27/SC30 lub F12
  • ABS/ESP – SB1/SB2 + SC1/SC2
  • Klakson – SB5 (20–30 A)
  • Szyby / drzwi przesuwne – obwody 30–40 A
  • Wentylator dmuchawy – 37–40 A (T5) lub F15 (T7)
