Bezpieczniki Volkswagen ID.7 – pełne schematy skrzynek bezpieczników

Volkswagen ID.7 to nowoczesny elektryczny liftback zbudowany na platformie MEB, który charakteryzuje się bardzo rozbudowanym układem elektrycznym i elektronicznym. Ze względu na wysokie napięcie 400 V, liczne systemy asystujące, infotainment oraz zaawansowany układ termiczny, znajomość lokalizacji i przypisania bezpieczników jest niezbędna dla każdego właściciela. W tym artykule znajdziesz pełne schematy wszystkich trzech głównych skrzynek bezpieczników: w kabinie pasażerskiej, w bagażniku oraz w przedziale przednim.

W modelu ID.7 bezpieczniki są rozmieszczone w trzech głównych strefach. Dzięki temu układ jest czytelny, ale wymaga znajomości konkretnych lokalizacji podczas diagnozowania usterek.

Pełny schemat bezpieczników w kabinie pasażerskiej (deska rozdzielcza)

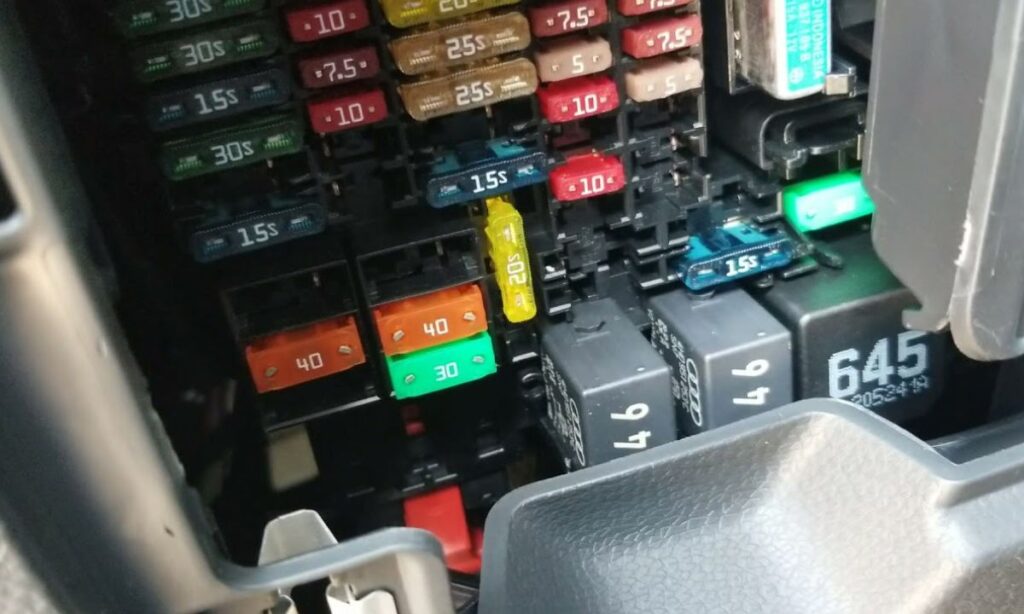

Skrzynka bezpieczników znajduje się po lewej stronie deski rozdzielczej, od strony kierowcy, za plastikową osłoną w dolnej części.

Pełne przypisanie bezpieczników w desce rozdzielczej:

• F1 — 10 A — Oświetlenie zewnętrzne lewe
• F2 — 10 A — Oświetlenie zewnętrzne prawe
• F5 — 25 A — Pełne oświetlenie zewnętrzne lewe
• F6 — 30 A — Oświetlenie wewnętrzne, ambient, podświetlenie deski
• F7 — 30 A — Ogrzewanie siedzeń przednich
• F8 — 10 A — Dach panoramiczny / szyberdach
• F9 — 15 A — Klakson
• F10 — 30 A — Wycieraczki przednie + spryskiwacze
• F11 — 7,5 A — System klimatyzacji / pompa ciepła
• F13 — 40 A — Centralne zamki drzwi + szyby elektryczne
• F15 — 7,5 A — Moduły komfortu (BCM)
• F19 — 7,5 A — Moduł kierownicy (przyciski multifunkcyjne)
• F20 — 7,5–10 A — System infotainment (ekran główny, nawigacja)
• F21 — 7,5 A — Gateway / moduł łączności
• F22 — 15 A — Gniazdo 12 V i USB z przodu
• F23 — 30 A — Fotel elektryczny kierowcy (regulacja + pamięć)
• F24 — 30 A — Fotel elektryczny pasażera
• F25 — 25 A — Komponenty infotainment (procesor)
• F30 — 25 A — Infotainment – ekran + head-up display
• F32 — 25 A — Wzmacniacz audio
• F35 — 7,5 A — Moduły łączności, online services, eSIM

Pełny schemat bezpieczników w bagażniku

Skrzynka bezpieczników w bagażniku znajduje się po prawej stronie komory bagażnika (strona pasażera), za boczną osłoną tapicerki.

Pełne przypisanie bezpieczników w bagażniku:

• F50 — 15 A — Tylne światła pozycyjne / stop (prawa strona)
• F51 — 15 A — Tylne światła pozycyjne / stop (lewa strona)
• F52 — 20–30 A — Gniazdo 12 V w bagażniku (możliwość przełączenia na stały plus)
• F53 — 20–30 A — Elektryczne otwieranie klapy bagażnika / siłownik
• F54 — 10 A — Oświetlenie bagażnika
• F55 — 7,5–10 A — Kamery tylna i system kamer 360°
• F56 — 15 A — Czujniki parkowania tylne + asystent cofania
• F57 — 30 A — Ogrzewanie szyby tylnej (szczególnie w ID.7 Tourer)
• F58 — 20–30 A — Moduły elektroniki tylnej osi (napęd tylny / GTX)
• F59 — 7,5 A — Asystenci tylni (Rear Traffic Alert, Exit Assist)
• F60 — 25–30 A — Ładowarka pokładowa AC 11 kW (główny obwód ładowania)
• F61 — 15 A — Gniazda USB w bagażniku
• F62 — 10 A — Moduł haka holowniczego (jeśli zamontowany)
• F63 — 20 A — Pompa układu termicznego tylna
• F64 — 7,5 A — Moduły komfortu tylne
• F65 — 15 A — Dodatkowe oświetlenie bagażnika / listwa LED

Pełny schemat bezpieczników w przedziale przednim (przy akumulatorze 12 V)

Akumulator 12 V oraz listwa bezpieczników wysokoprądowych znajdują się w przedziale przednim pod klapą maski. Stosowane są tu bezpieczniki typu MAXI i MEGA.

Pełne przypisanie bezpieczników wysokoprądowych:

• SA1 — 150–200 A — Przetwornica DC/DC (zasilanie 12 V z wysokiego napięcia)
• SA2 — 80–100 A — Elektryczne wspomaganie kierownicy (EPS)
• SA3 — 50–80 A — Układ termiczny / pompa ciepła / wentylator
• SA5 — 80–100 A — Główne zasilanie skrzynki w kabinie (terminal 30)
• SA6 — 40–60 A — Pompa hamulcowa
• SB1 — 40 A — Moduł ABS / ESP
• SB3 — 30–40 A — Główny obwód ładowarki pokładowej

Zalecenia przy pracy z bezpiecznikami w Volkswagen ID.7

Zawsze wymieniaj bezpiecznik wyłącznie na element o identycznym amperażu i typie. Jeżeli bezpiecznik przepala się ponownie, należy niezwłocznie sprawdzić obwód pod kątem zwarcia – bardzo często winne są dodatkowe urządzenia (wideorejestrator, dashcam, ładowarka). Przed wymianą bezpieczników wysokoprądowych w przedziale przednim zalecane jest odłączenie minusowej klemny akumulatora 12 V. W przypadku jakichkolwiek prac przy układzie wysokiego napięcia 400 V nie wolno ingerować samodzielnie – wymaga to autoryzowanego serwisu Volkswagen. Regularne sprawdzanie stanu bezpieczników pozwala szybko rozwiązywać drobne usterki elektryczne i zapobiegać poważniejszym awariom.
