Bezpieczniki Volkswagen Amarok – pełne schematy skrzynek we wszystkich generacjach

PrzezSergiusz Kułakowicz

Volkswagen Amarok to pickup, który przeszedł dwie główne generacje (trzecia to facelift lub kontynuacja drugiej). Schematy skrzynek bezpieczników różnią się znacząco między pierwszą generacją (2010–2022, kod 2H) a drugą (od 2022, kod S1 / Tera / Ranger-based). Poniżej znajdziesz szczegółowe opisy lokalizacji i przyporządkowania bezpieczników dla obu generacji. Dane pochodzą z oficjalnych źródeł serwisowych i manuali VW (stan na 2026 rok).

Generacja 1 (2010–2022) – Amarok 2H

Lokalizacja skrzynek bezpieczników:

  • Komora silnika – po lewej stronie (strona kierowcy), obok akumulatora, pod dużą prostokątną pokrywą.
    Składa się z trzech uchwytów: SA (A), SB (B) – duże bezpieczniki wysokoprądowe i SC (C) – główna skrzynka w kabinie, ale część jest w silniku.

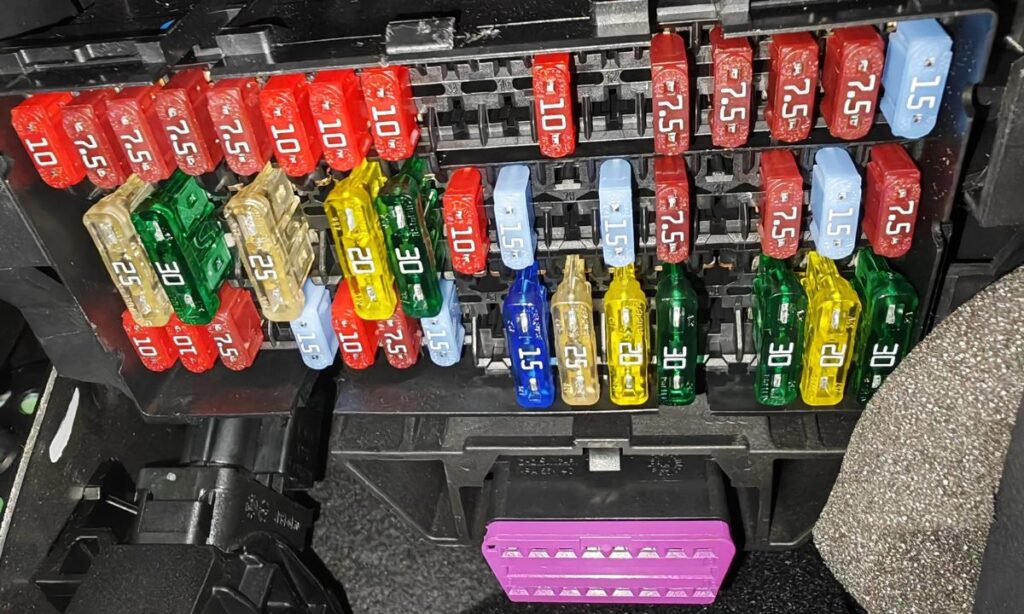

  • Kabina pasażerska – pod deską rozdzielczą po lewej stronie (za schowkiem lub panelem z lewej strony kierownicy). Najczęściej oznaczona jako uchwyt C (-SC-).

Bezpieczniki w komorze silnika – uchwyty A i B (wysokoprądowe, SA/SB)

  • SA1 → 175 A – Alternator
  • SA2 → 175 A – Zasilanie skrzynki C (bezpieczniki SC4, SC8, SC11, SC15, SC19–SC24, SC43–SC51, SC62–SC64, SC66–SC67)
  • SA3 → 40–80 A – Interfejs do użytku zewnętrznego / dodatkowe odbiorniki
  • SA4 → 80/110 A – Wentylator chłodnicy
  • SA5 → 50 A – Jednostka sterująca świec żarowych (J179) – diesel
  • SA6 → 40–60 A – ABS / ESP pompa
  • SA7 → 40–60 A – ABS / ESP zawory
  • Inne wysokie: często 30–80 A na wentylatory, rozrusznik, ogrzewanie postojowe itp.

Główna skrzynka w kabinie – uchwyt C (SC) – przykładowe najpopularniejsze bezpieczniki (pełna lista liczy ~60–70 pozycji, zależy od roku i wyposażenia):

  • SC1 – 10 A – ABS, ESP
  • SC4 – 30 A – ABS pompa
  • SC8 – 7.5 A – Czujnik hamulca, czujnik kąta skrętu
  • SC11 – 15 A – Sterownik silnika
  • SC15 – 5–10 A – Czujniki silnika
  • SC16 – 5 A – Czujnik poziomu paliwa / pompa paliwa
  • SC38 – 20–30 A – Gniazdo 12 V
  • SC52 – 20 A – Gniazdo 12 V konsola
  • SC54 – 15–20 A – Zapalniczka / gniazdo 12 V
  • SC59 – 15–20 A – Gniazdo 12 V bagażnik / tył
  • SC16 – 30 A – Wycieraczki
  • SC27 – 15 A – Reflektory / ksenon / LED
  • SC53 – 30 A – Szyba tylna ogrzewana
  • SC12 – 7.5 A – Czujnik deszczu / panel świateł
  • SC30 – 20 A – Radio / nawigacja
  • SC42 – 15 A – Central locking / alarm
  • SC45 – 15 A – Oświetlenie wewnętrzne

Uwagi do generacji 1:

  • Zapalniczka najczęściej SC54 (15–20 A).
  • Problemy z rozruchem → sprawdź SA1/SA2 i SC11/SC15.
  • Diesel 2.0 TDI / 3.0 TDI – dużo bezpieczników na świece żarowe i EGR/DPF.
  • Facelift 2016+ – drobne zmiany w numeracji, ale układ podobny.

Generacja 2 (od 2022) – Amarok II (współpraca z Fordem Ranger)

Lokalizacja skrzynek:

  • Kabina pasażerska – główna skrzynka pod deską rozdzielczą po lewej stronie kierowcy (pod panelem lub za schowkiem). Oznaczona jako -SC- / -SX2-.
  • Komora silnika – po lewej stronie, obok akumulatora, duża skrzynka z wysokoprądowymi bezpiecznikami i przekaźnikami.
  • Czasem dodatkowa skrzynka w bagażniku / pod siedzeniem (rzadziej).

Przykładowe przyporządkowanie bezpieczników w kabinie (2022–2025/2026, schemat -SC- / -SX2-):

  • 1 → 10 A – Jednostka zasilania pokładowego
  • 3 → 7.5 A – Jednostka zasilania pokładowego
  • 4 → 7.5 A – Pompa paliwa / bezpiecznik 120 w silniku
  • 10 A → Sterownik silnika
  • 7.5 A → Przełącznik świateł / moduł awaryjnego połączenia eCall
  • 15 A → Czujniki / moduły komfortu
  • 30 A → ABS / ESP
  • 20 A → Pompa ABS
  • 20–30 A → Gniazda 12 V / USB
  • 30 A → Ogrzewanie postojowe / Webasto
  • 20 A → Radio / system multimedialny
  • 15 A → Czujnik deszczu / kamera cofania
  • 10 A → Moduł świateł / adaptacyjne LED Matrix
  • 7.5 A → Czujnik hamulca postojowego
  • 20 A → Szyby elektryczne
  • 30 A → Fotele ogrzewane / wentylowane
  • 15 A → Tylna klapa / roleta
  • 10 A → Czujniki parkowania / kamera 360°

Bezpieczniki wysokoprądowe w komorze silnika (2022+):

  • Wysokie amperaż: 175–200 A na alternator i główne zasilanie
  • 80–150 A na wentylatory, ogrzewanie, rozrusznik
  • 50–100 A na moduły hybrydowe/mild-hybrid (jeśli obecne w dieslu V6)
  • Specyficzne dla 3.0 V6 TDI / 2.0 BiTDI – bezpieczniki na turbiny, wtryskiwacze common rail, AdBlue.

Uwagi do generacji 2:

  • Platforma Ford Ranger → wiele elementów wspólnych z Rangerem 2022+.
  • Zapalniczka / gniazda 12 V → zazwyczaj 20–30 A w grupie gniazd.
  • Nowoczesne systemy (eCall, 360°, Matrix LED) → osobne bezpieczniki 5–15 A.
  • Wersje z 2025/2026 – drobne aktualizacje w mild-hybrid i elektronice, ale schemat bazowy ten sam.

Ogólne porady eksploatacyjne dla wszystkich Amaroków

  • Zawsze sprawdzaj bezpieczniki przy wyłączonym zapłonie i odłączonym akumulatorze.
  • Używaj oryginalnych bezpieczników mini / maxi / J-case o właściwym amperażu – przekroczenie grozi pożarem.
  • Najczęstsze awarie: zapalniczka (SC54 w gen.1), gniazda 12 V, ABS, sterownik silnika, ogrzewanie tylnej szyby.
  • Przy problemach z elektroniką (brak prądu w desce, radio, światła) – zaczynaj od SA1/SA2 i głównego SC4/SC8.
  • W nowszych modelach (2022+) diagnozuj VCDS / OBD – wiele bezpieczników sterowanych przez BCM / moduł zasilania pokładowego.

Schematy mogą się minimalnie różnić w zależności od rynku (EU vs. USA/AUS), silnika (2.0 TDI / 3.0 V6 TDI) i wyposażenia (Trendline, Highline, Aventura, PanAmericana). Najdokładniejsze dane znajdziesz w manualu serwisowym ELSAWin lub w instrukcji pojazdu dla konkretnego VIN.

Jeśli masz dokładny rok produkcji, silnik i kod skrzynki – mogę sprecyzować dalej.
