Bezpieczniki Volkswagen Passat – pełne schematy wszystkich pokoleń

Bezpieczniki w samochodach Volkswagen Passat pełnią kluczową rolę w ochronie układów elektrycznych przed przeciążeniami, zapobiegając awariom i pożarom. W każdej generacji tego modelu skrzynki bezpiecznikowe ewoluowały wraz z rozwojem elektroniki, od prostych układów w starszych wersjach po zaawansowane moduły w nowszych, integrujące sterowniki i przekaźniki. Lokalizacja zazwyczaj obejmuje deskę rozdzielczą po stronie kierowcy, komorę silnika lub bagażnik, co ułatwia dostęp podczas diagnostyki. Zrozumienie schematów pozwala na szybką identyfikację problemów, takich jak brak oświetlenia, awaria wycieraczek czy usterki audio. W starszych modelach bezpieczniki są ceramiczne lub szklane, w nowszych – nożowe z kolorowymi oznaczeniami amperażu. Poniżej przedstawiamy szczegółowe schematy dla wszystkich pokoleń Passata, z opisami lokalizacji, numeracją, amperażem i funkcjami, aby ułatwić samodzielną weryfikację i naprawę.

Generacja B5 (1996-2005)

W B5 skrzynki w kabinie po stronie kierowcy, obok kierownicy i w komorze silnika. Schemat bardziej złożony przez elektronikę.

Skrzynka kabiny:

1: Podgrzewane spryskiwacze
2: Kierunkowskazy
3: Oświetlenie schowka, klimatyzacja, dźwignia biegów
4: Oświetlenie tablicy rejestracyjnej
5: 5A – Zespół wskaźników, ogrzewanie siedzenia, klimatyzacja
6: Sterownik komfortu
7: ABS
8: Automatyczna regulacja świateł przednich
9: Ogrzewanie lusterka, pamięć siedzenia lub czujnik parkowania
10: Zmieniarka CD
11: Tempomat (automat)
12: Diagnostyka pokładowa
13: Światła hamowania
14: Sterownik komfortu: lusterka, szyby, centralny zamek
15: Zespół wskaźników, automatyczna skrzynia
16: ABS
17: Nawigacja
18: Światło drogowe prawe
19: Światło drogowe lewe
20: Światło mijania prawe
21: Światło mijania lewe
22: Światło tylne i pozycyjne prawe
23: Światło tylne i pozycyjne lewe
24: Wycieraczka, pompa spryskiwaczy
25: Dmuchawa, układ obiegu powietrza, klimatyzacja
26: Ogrzewanie szyby tylnej i lusterka
27: Wycieraczka tylnej szyby
28: Pompa paliwa
29: Sterowanie silnikiem
30: Szyberdach
31: Światło cofania, tempomat, automatyczna skrzynia
32: Sterowanie silnikiem
33: Zapalniczka
34: Sterowanie silnikiem, wtryskiwacze
35: Gniazdo przyczepy
36: Światła przeciwmgielne
37: Radio, nawigacja
38: Sterownik regulacji lusterek, odblokowywanie wlewu, szyby, centralny zamek
39: Światła awaryjne
40: Sygnał dźwiękowy
41: ABS
42: ABS
43: Sterowanie silnikiem
44: Ogrzewanie foteli

Skrzynka obok kierownicy (przekaźniki):

1: Przekaźnik wentylatora chłodnicy
2: Przekaźnik odblokowywania tylnej pokrywy
3: Przekaźnik sprzęgła elektromagnetycznego
4: Przekaźnik klimatyzatora
5: Przekaźnik dodatkowej pompy oleju, wyłączanie świateł dziennych lub światła drogowe
6: Przekaźnik oświetlenia dźwigni lub sygnalizacja taxi
7: Przekaźnik wycieraczek reflektorów
8: Przekaźnik świec żarowych lub wielofunkcyjny koła kierownicy
9: Przekaźnik wielofunkcyjny koła kierownicy
10: Przekaźnik reflektorów przeciwmgielnych lub dodatkowej pompy oleju
11: Przekaźnik przełączania głośnika na radio lub telefon
12: Przekaźnik rozrusznika
13: Przekaźnik blokady rozrusznika
1a: Przekaźnik sygnału akustycznego
2b: Przekaźnik odciążający styku X
3c: Przekaźnik częstotliwości wycieraczek
4d: Przekaźnik pompy paliwa lub świec żarowych
V: Przekaźnik wycieraczki i czujników deszczu
VI: Przekaźnik wycieraczki i czujników deszczu
A: Bezpiecznik gniazdka I w bagażniku
B: Bezpiecznik gniazdka II w bagażniku
C: Bezpiecznik dla taxi

Dodatkowy panel za płytą:

3: Przekaźnik wentylatora chłodnicy
5: Przekaźnik wentylatora chłodnicy
6: Przekaźnik dodatkowej pracy wentylatora chłodnicy
7: Przekaźnik ABS i ESP
8: Przekaźnik wentylatora chłodnicy
30A: Pompa hydrauliczna ABS
30A: Szyba
30A/50A/40A/60A/5A: Wentylator chłodziwa
30A/50A: Pompa hydrauliczna ABS
30A: Wyłącznik automatyczny fotel pasażera
30A: Wyłącznik automatyczny fotel kierowcy
30A: System alarmowy
15A: System alarmowy

Komora silnika:

B: Wtryskiwacz
B: Pompa pomocnicza chłodziwa
D: Pompa powietrza wtórnego
E: Zacisk cewki zapłonowej
F: Moduł sterowania silnikiem
G: Elektronika silnikowa
1: Zasilanie ECU Motronic
2: Pompa powietrza wtórnego
3: Zasilanie ECU Motronic / pomocnicza pompa chłodziwa

Generacja B6 (2005-2010)

W B6 skrzynki w kabinie i komorze silnika, z wersjami w zależności od roku. Schemat uwzględnia ESP, Haldex i klimatyzację.

Przedział pasażerski (2005-2008):

1: 10A – Złącze diagnostyczne
2: 5A – Wyłącznik ESP/ASR
3: 5A – Sterownik wspomagania kierownicy
4: 5A – Włącznik świateł stopu
5: 10A – Silniki regulacji wysokości reflektorów
6: 5A – Sterownik złącza przyczepy
7: 5A – Sterownik zegarów
8: 5A – Sterownik rolety bagażnika, przyciemnianie lusterka
9: 10A – Sterownik Haldexa
10: 5A – Sterownik silnika
11: 5A – Tachograf
12: 10A – Tylne prawe drzwi, sterownik drzwi kierowcy
13: 10A – Włącznik świateł
14: 5A – Blokada kolumny kierowniczej
15: 5A – Oświetlenie wnętrza
16: 10A – Immobilizer
17: 10A – Czujniki alarmowe
22: 10A/5A – Przepływomierz, przekaźnik pompy paliwa
23: 10A – N79
24: 20A/5A – Sterownik automatycznej skrzyni, światła cofania
25: 10A – Układ wtryskujący
26: 10A – Sterownik rolety bagażnika
27: 5A – Dmuchawa, klimatronik
28: 20A – Sterownik złącza przyczepy
29: 20A – Sterownik złącza przyczepy lewa (pozycyjne, stop, kierunki)
30: 15A – Sterownik złącza przyczepy lewa (pozycyjne, stop, przeciwmgłowe)
31: 25A/15A – Sterownik złącza przyczepy, pompy paliwa
32: 30A – Ogrzewanie tylnej szyby
33: 20A – Sterownik szyberdachu
34: 15A – Pompa paliwa
35: 30A/25A – Układ spryskiwaczy reflektorów
36: 20A – Ogrzewanie postojowe webasto
37: 25A – Ogrzewanie siedzeń przednich
38: 15A – Zapalniczka przód i tył, sterownik przyczepy
39: 40A – Dmuchawa, klimatronik
40: 5A – Włącznik świateł
41: 40A/15A – Dmuchawa, zapalniczka
42: 15A – Układ spryskiwaczy szyb, wycieraczki
43: 20A – Sterownik ogrzewania webasto
44: 20A – Przekaźnik ogrzewania webasto
45: 25A – Gniazdo zapalniczki
46: 5A – Tachograf, radio
47: 15A – Taksometr
48: 20A – Urządzenie do ładowania

Przedział pasażerski (2008-2010, wersja druga):

1: 10A – Sterownik rolety bagażnika
2: 5A – Wyłącznik ESP/ASR, ABS, hamulec ręczny
3: 5A – Włącznik świateł, świateł hamowania, wspomaganie, tmp. oleju
4: 5A – Sterownik złącza przyczepy, DCC, zasięg reflektorów
5: 10A – Silniki regulacji wysokości, sterownik zasięgu lewego reflektora
6: 10A – Sterownik Haldexa
7: 5A – Sterownik zegarów
8: 10A – Sterownik zasięgu prawego reflektora
9: 10A – Sterownik zajętości siedzenia, airbag
10: 10A – Przepływomierze, sterownik pompy paliwa
11: 5A – Tachograf
12: 10A – Tylne prawe drzwi, drzwi kierowcy
13: 10A – Włącznik świateł, tiptronik
14: 10A – Układ alarmowy (syrena)
15: 5A – Oświetlenie wnętrza
16: 10A – Immobilizer
17: 5A – Sterownik ABS, hamulec ręczny
18: 10A – -N79
19: 7,5A – Sterownik parktronik, lane assist
20: 5A – Pilot garażowy
21: 10A – Dmuchawa, klimatronik, ogrzewanie siedzeń, lusterko, czujniki
22: 20A – Sterownik hamulca ręcznego
23: 15A – Sterownik gniazda przyczepy
24: 20A – Sterownik hamulca ręcznego
25: 20A – Sterownik gniazda przyczepy
26: 15A – Sterownik DCC
27: 15A/20A – Przekaźniki pompy paliwa
28: 10A – Sterownik modułu komfortu tylnych drzwi
29: 25A – Sterownik ogrzewania siedzeń tylnych
30: 20A – Sterownik szyberdach
31: 30A – Gniazdko 12V
32: 30A – Ogrzewanie tylnej szyby
33: 30A – Układ spryskiwaczy reflektorów
34: 25A – Ogrzewanie przednich siedzeń
35: 30A – Sterownik modułu komfortu tylnej drzwi
36: 15A – Silniki regulacji fotela kierowcy
37: 10A – Sterowniki i czujniki klimatronik, kamera cofania, deszcz, światła
38: 40A – Dmuchawa, klimatronik
39: 15A/5A – Włącznik świateł cofania, przełącznik automatycznej skrzyni
40: 15A – Silnik spryskiwaczy i wycieraczki tylnej szyby
41: 20A – Zapalniczka
42: 15A – Gniazdko 12V
43: 20A – Sterownik ogrzewania webasto
44: 30A – Moduł komfortu drzwi przód
45: 20A – Sterownik ogrzewania webasto
47: 10A – Obsługa telefonu
48: 5A – Licznik

Przedział pasażerski (2008-2010, wersja trzecia):

1: 5A – Czujnik kompasu
2: 5A – Sterownik ABS
3: 5A – Czujnik kompasu i parkowania
4: 5A – Sterownik front assist
5: 10A – Sterownik xenon prawa
6: 5A – Włącznik tiptronik
7: 5A – Sterownik zasięgu reflektorów
8: 5A – Czujniki oleju
9: 10A – Sterownik zajętości siedzenia, airbag
10: 5A – Sterownik pompa paliwa
12: 10A – Moduł komfortu drzwi prawa
13: 10A – Sterownik parktronik
14: 5A – Sterownik park assist (kamera)
15: 5A – Sterowniki klimatronika
16: 5A – Włącznik tiptronik
17: 5A – Sterownik ABS, hamulec ręczny
22: 30A – Gniazdo 12V
23: 30A – Moduł komfortu drzwi tył
24: 30A – Sterownik domykania drzwi tył lewe
25: 30A – Sterownik domykania drzwi tył prawe
27: 25A – Ogrzewanie siedzeń tylnych
28: 15A – Pompa paliwa
29: 30A – Sterownik drzwi prawa (moduł komfortu)
30: 20A – Moduł komfortu, hamulec ręczny
31: 20A/15A – Pompa paliwa, hamulec ręczny
33: 20A – Gniazdo 12V
34: 15A – Pompa paliwa
35: 20A – Zapalniczka przód i tył
38: 15A – Gniazdo 12V
39: 10A – Ogrzewanie foteli przód, sterowniki klimatronika, dysze spryskiwaczy
40: 5A – Rejestrator kolizji
41: 15A – Taksometr
42: 20A – Schowek
43: 5A – Alarm
44: 10A – Sterowniki (policja)

Komora silnika (wersja pierwsza):

F1: 5A – Sterownik skrzyni automatycznej
F2: 30A – Sterownik ABS
F3: 20A – Sterownik modułu komfortu
F4: 5A – Sterownik instalacji elektrycznej
F5: 20A – Sygnał dźwiękowy
F16: 10A – Sterownik kolumny kierowniczej
F17: 5A – Licznik
F18: 30A – Wzmacniacz
F19: 15A – Sterownik radio, nawigacja, tv
F20: 5A – Sterownik telefonu, anteny
F23: 10A – Sterownik silnika
F24: 10A – Złącze diagnostyczne
F26: 10A – Przekaźnik zasilania na zacisku
F27: 20A/10A – Sterownik cewki zapłonowe, przekaźnik pompy paliwa, ogrzewanie świec
F28: 25A/30A – Sterownik silnika
F29: 15A/10A – EGR, zawór doładowania, sonda lambda

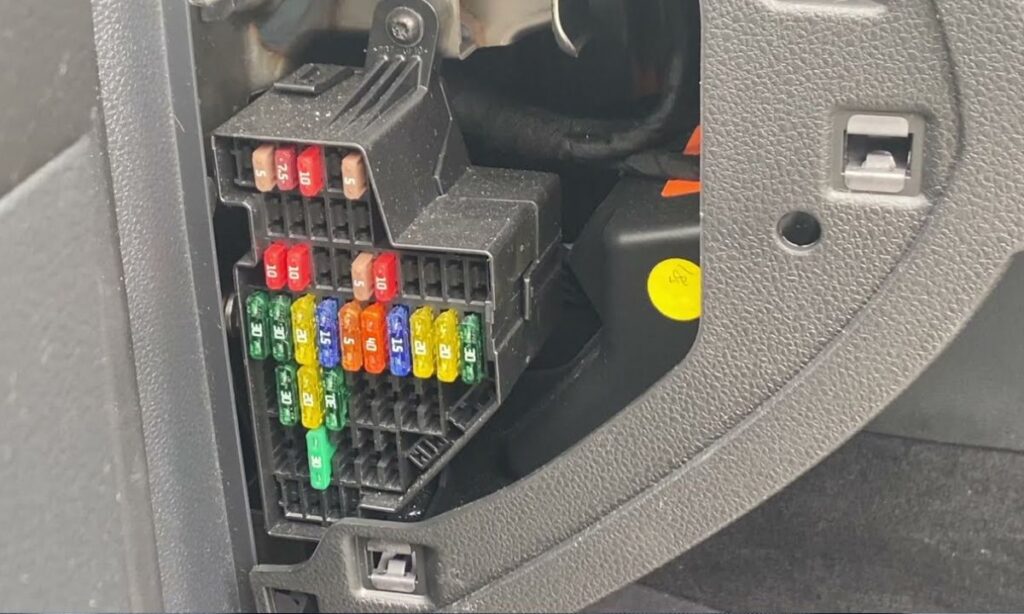

Generacja B7 (2010-2014)

Skrzynki w desce lewej, kabinie, bagażniku lewym i komorze silnika. Schemat z nożowymi bezpiecznikami, kolorami.

1: 5A jasnobrązowy – Zegar, pamięć radia, centralny zamek
2: 10A czerwony – Światła pozycyjne przód, podświetlenie licznika
3: 10A czerwony – Oświetlenie wnętrza, lampki drzwi
4: 15A niebieski – Kierunkowskazy, sygnalizacja na wskaźnikach
5: 15A niebieski – Wycieraczki przednie i tylne
6: 20A żółty – Elektryczne szyby przednie
7: 20A żółty – Elektryczne szyby tylne, blokada dziecięca
8: 15A niebieski – Panel klimatyzacji, dmuchawa niski bieg
9: 15A niebieski – Gniazda 12V w tunelu środkowym
10: 10A czerwony – Gniazdo 12V w bagażniku
11: 15A niebieski – Moduł haka holowniczego, zasilanie przyczepy
12: 15A niebieski – Pompka spryskiwacza tylnej szyby
13: 30A zielony – Wentylatory chłodnicy
14: 30A zielony – Pompa paliwa, zasilanie listwy wtryskowej
15: 40A pomarańczowy – System ABS i ESP
16: 50A czerwony – Zasilanie sterownika silnika, przekaźniki główne
17: 60A żółty – Główna linia zasilania instalacji kabiny

Generacja B8 (2014-2023)

Skrzynki w przedziale pasażerskim pod deską i w komorze silnika. Zaawansowany schemat z modułami.

Przedział pasażerski:

1: 30A – Jednostka sterująca podgrzewaczem czynnika redukującego
2: 10A – Sterownik kolumny kierownicy
4: 7,5A/10A – Klakson alarmowy
5: 5A/7,5A – Interfejs diagnostyczny
6: 5A/7,5A – Dźwignia zmiany biegów
7: 10A – Elementy sterujące nagrzewnicy, klimatyzacji, odbiornik zdalnego, przekaźnik tylnej szyby, zegar, monitor ciśnienia opon
8: 7,5A/10A – Włącznik światła, przycisk hamulca postojowego, czujnik deszczu, diagnostyka, alarm, podświetlenie, oświetlenie obrysu drzwi
9: 5A/7,5A – Sterownik kolumny kierownicy
10: 7,5A/10A – Wyświetlacz informacyjny, wyświetlacz przezierny
11: 40A – Pokładowa jednostka zasilania
12: 20A – Jednostka elektroniki informacyjnej, nawigacji
13: 25A – Pas bezpieczeństwa lewy
14: 40A – Jednostka dmuchawy świeżego powietrza
15: 10A – Jednostka blokady kolumny kierownicy
16: 7,5A – Wzmacniacz sygnału dwukierunkowego, gniazdo ładowania USB, schowek z interfejsem telefonu, koncentrator USB
17: 7,5A – Wkładka deski, jednostka modułu połączeń alarmowych
18: 7,5A – Jednostka górnej kamery, uchwyt tylnej pokrywy, tylna kamera
19: 7,5A – Interfejs systemu wejścia i uruchomienia
20: 7,5A/10A/15A – Przekaźnik dozowania środka redukującego, pompy próżniowej
21: 15A – Sterownik napędu na wszystkie koła
22: 15A – Jednostka detektora przyczepy
23: 20A/30A – Sterownik regulacji szyberdachu
24: 40A – Pokładowa jednostka zasilania
25: 30A – Sterownik drzwi kierowcy, tylnych po stronie kierowcy
26: 30A – Pokładowa jednostka zasilania
27: 30A – Pokładowa jednostka zasilania
28: 25A – Jednostka detektora przyczepy
29: 5A – Przekaźnik zdalnego uruchamiania
30: 10A – Przekaźnik zdalnego uruchamiania
31: 30A – Sterownik tylnej pokrywy
32: 10A – Kamera przednia, tempomat adaptacyjny, wspomaganie parkowania, asystent zmiany pasa
33: 5A/7,5A – Jednostka poduszki powietrznej
34: 7,5A – Lusterko wewnętrzne, przekaźnik gniazd, przełącznik świateł cofania, czujnik ciśnienia czynnika chłodniczego, jakości powietrza, moduł przełącznika centralnego, konsoli, sterująca dźwiękiem materiałowym, przycisk hamulca postojowego
35: 7,5A/10A – Połączenie diagnostyczne
36: 5A/7,5A – Reflektor prawy
37: 5A/7,5A – Reflektor lewy
38: 25A – Jednostka detektora przyczepy
39: 30A – Sterownik drzwi pasażera, tylnych pasażera
40: 20A – Gniazda 12V
41: 25A – Pas bezpieczeństwa prawy
42: 40A – Pokładowa jednostka zasilania
43: 40A – Jednostka cyfrowego pakietu dźwiękowego
44: 15A – Jednostka detektora przyczepy
45: 15A – Sterownik regulacji siedzenia kierowcy, wentylatory poduszki i oparcia lewego
46: 30A – Przetwornica DC/AC z gniazdem 12V-230V
49: 5A/7,5A – Nadajnik pozycji sprzęgła, przekaźniki rozrusznika
50: 40A – Sterownik tylnej pokrywy
51: 25A – Panel obsługi tylnej klimatyzacji
52: 15A – Elektronicznie sterowana jednostka tłumienia
53: 30A – Podgrzewany przekaźnik tylnej szyby

Dodatkowe:

A: 15A – Panel regulacji prawego siedzenia, wentylatory poduszki i oparcia prawego
B: 5A – Przekaźnik zdalnego uruchamiania
C: 7,5A – Gniazdo ładowania USB

Przekaźniki: R1 – Dozowanie środka redukującego, R4 – Zasilanie zacisku 15, R5 – Podgrzewana tylna szyba, R6 – Gniazda zasilające.

Komora silnika:

1: 25A – ABS
2: 40A/60A – Sterownik ABS, pompa hydrauliczna ABS
3: 15A/30A – Jednostka silnika
4: 5A/7,5A/10A – Wentylator chłodnicy, przekaźniki mocy cieplnej, zawory regulacji oleju, klapy kolektora, czujnik poziomu oleju, zawór przełączający turbiny, przekaźnik komponentów silnika
5: 10A – Zawór regulacji ciśnienia paliwa, dozujący paliwo, przekaźnik komponentów silnika, zawór turbiny
6: 5A/7,5A – Włącznik świateł hamowania
7: 7,5A/10A/15A – Pompa chłodzenia doładowującego, zawór chłodziwa skrzyni, odcinający chłodziwa, pomocnicza ogrzewania, głowicy cylindrów, regulacji ciśnienia oleju, sterownik wykrywania nieszczelności zbiornika
8: 15A – Sonda lambda przed i za katalizatorem, sterownik czujnika NOx
9: 5A/10A – Sterownik klapy wydechowej

Generacja B9 (od 2023)

W najnowszej generacji skrzynki w kabinie i komorze silnika, zintegrowane z hybrydowymi systemami. Schemat podobny do B8, ale z dodatkowymi dla elektryfikacji.

Skrzynka kabiny (przybliżony schemat na podstawie dostępnych danych):

1: 30A – Podgrzewacz czynnika redukującego
2: 10A – Kolumna kierownicy
4: 10A – Klakson alarmowy
5: 7,5A – Diagnostyka magistrali danych
6: 7,5A – Dźwignia zmiany biegów
7: 10A – Sterujące nagrzewnicy, klimatyzacji, zdalne ogrzewanie, przekaźnik tylnej szyby, monitor opon
8: 10A – Włącznik światła, hamulec postojowy, czujnik deszczu, diagnostyka, alarm, podświetlenie, obrys drzwi
9: 7,5A – Kolumna kierownicy
10: 10A – Wyświetlacz informacyjny, przezierny
11: 40A – Pokładowe zasilanie
12: 20A – Elektronika informacyjna, nawigacja
13: 25A – Pas bezpieczeństwa lewy
14: 40A – Dmuchawa świeżego powietrza
15: 10A – Blokada kolumny kierownicy
16: 7,5A – Wzmacniacz sygnału, USB, interfejs telefonu
17: 7,5A – Wkładka deski, moduł połączeń alarmowych
18: 7,5A – Górna kamera, uchwyt tylnej pokrywy, kamera tylna
19: 7,5A – Interfejs wejścia i uruchomienia
20: 15A – Przekaźnik dozowania redukującego, pompy próżniowej
21: 15A – Napęd na wszystkie koła
22: 15A – Detektor przyczepy
23: 30A – Regulacja szyberdachu
24: 40A – Pokładowe zasilanie
25: 30A – Drzwi kierowcy, tylne kierowcy
26: 30A – Pokładowe zasilanie
27: 30A – Pokładowe zasilanie
28: 25A – Detektor przyczepy
31: 30A – Tylna pokrywa
32: 10A – Kamera przednia, tempomat, parkowanie, asystent pasa
33: 7,5A – Poduszka powietrzna
34: 7,5A – Lusterko wewnętrzne, przekaźnik gniazd, światła cofania, czujniki czynnika, powietrza, moduły przełączników, dźwięk materiałowy, hamulec postojowy
35: 10A – Diagnostyka
36: 7,5A – Reflektor prawy
37: 7,5A – Reflektor lewy
38: 25A – Detektor przyczepy
39: 30A – Drzwi pasażera, tylne pasażera
40: 20A – Gniazda 12V
41: 25A – Pas bezpieczeństwa prawy
42: 40A – Pokładowe zasilanie
43: 40A – Cyfrowy pakiet dźwiękowy
44: 15A – Detektor przyczepy
45: 15A – Regulacja siedzenia kierowcy, wentylatory
46: 30A – Przetwornica DC/AC
50: 40A – Tylna pokrywa
51: 25A – Tylna klimatyzacja
52: 15A – Tłumienie elektroniczne
53: 30A – Podgrzewana tylna szyba

Komora silnika podobna do B8, z dodatkowymi dla hybryd.

Te schematy pozwalają na efektywną diagnostykę, podkreślając ewolucję Passata od prostoty do zaawansowanej integracji systemów. Regularne sprawdzanie bezpieczników zapobiega większym awariom, utrzymując niezawodność modelu.
