Bezpieczniki w Volkswagen Caddy – pełne schematy wszystkich generacji

PrzezSergiusz Kułakowicz

Volkswagen Caddy od ponad 20 lat jest jednym z najpopularniejszych kompaktowych vanów i kombivanów na rynku. Za sprawne działanie oświetlenia, multimediów, systemów asystujących, napędu 4Motion, klimatyzacji, elektrycznych szyb, podgrzewanych foteli, szyberdachu, haka holowniczego oraz wszystkich układów komfortu i bezpieczeństwa odpowiada rozbudowana instalacja elektryczna chroniona przez kilka skrzynek bezpieczników. Znajomość dokładnej lokalizacji i pełnego przypisania każdego bezpiecznika pozwala na szybką diagnostykę usterki, samodzielną wymianę oraz bezpieczny montaż dodatkowego wyposażenia (kamery cofania, rejestratora, instalacji audio, dodatkowego oświetlenia czy haka). W tym kompleksowym przewodniku znajdziesz **bardzo szczegółowe, pełne schematy** dla wszystkich głównych generacji Caddy: Caddy 2K (2003–2015), Caddy SA (2015–2020) oraz Caddy SB (od 2020 – piąta generacja na platformie MQB).

Lokalizacja skrzynek bezpieczników w Volkswagen Caddy

W każdym Caddy zastosowano typową dla grupy VW architekturę:

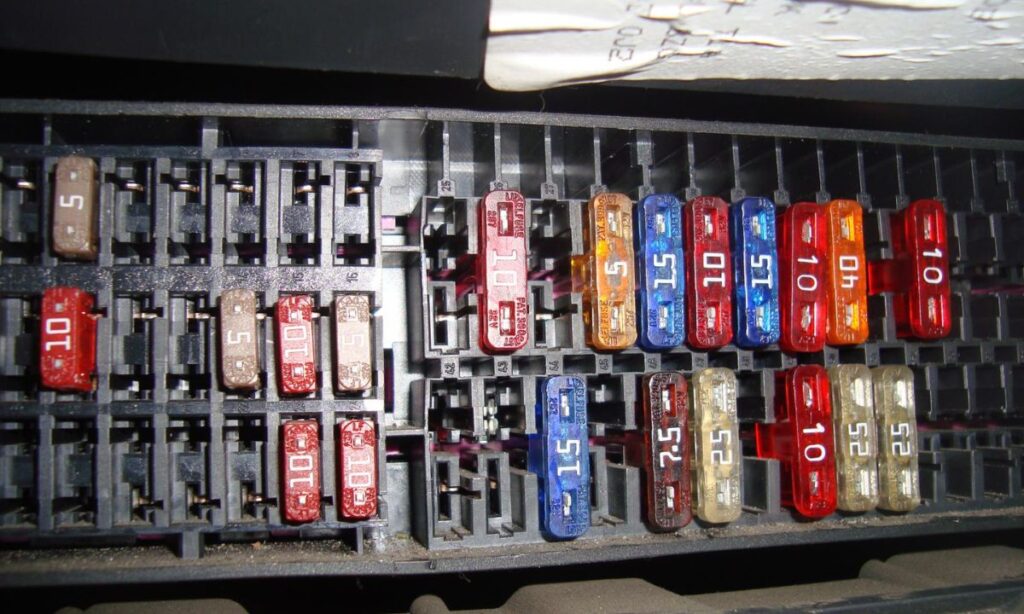

  • Skrzynka główna w kabinie (uchwyt C – SC) – po lewej stronie deski rozdzielczej (pod kierownicą, za osłoną). Otwórz osłonę – na wewnętrznej stronie znajduje się naklejka ze schematem.
  • Skrzynka w komorze silnika (uchwyt B – SB + uchwyt A – SA) – po lewej stronie komory silnika przy akumulatorze lub na skrzynce elektroniki.
  • Moduły dodatkowe – w bagażniku (przy akumulatorze w wersjach z hakiem lub bogatym audio) oraz skrzynki przyłączeniowe SX1 i SX2 w najnowszej generacji.

Zawsze przed jakąkolwiek pracą wyłącz zapłon i odłącz akumulator (w wersjach z systemem start-stop dodatkowo odłącz zacisk masy). Wymieniaj wyłącznie bezpieczniki o identycznym amperażu i typie (mini, low-profile, maxi, ATO). Jeśli bezpiecznik spala się ponownie – szukaj zwarcia, nie zwiększaj wartości.

Caddy 2K (2003–2015) – pełny schemat (w tym facelift 2011–2015)

Najpopularniejsza generacja. Główna skrzynka w desce rozdzielczej (SC), komora silnika (SB + SA). Poniżej kompletne listy na podstawie oficjalnych danych technicznych VW.

Skrzynka w desce rozdzielczej (uchwyt C – SC) – pełna lista

  • 1–8 – rezerwowe lub specjalne wyposażenie
  • 9 – 10 A: specjalne pojazdy (interfejs taksówki)
  • 10 – 5 A: przekaźnik pompy paliwa, przekaźnik główny, interfejs magistrali danych
  • 11 – 5 A: moduł parkowania, asystent parkowania
  • 12 – 5/10/20 A: taksometr, radio, interfejs specjalny
  • 13 – 7,5 A: włącznik świateł stopu, regulator zasięgu świateł, ESP, ABS
  • 14 – 10 A: włącznik świateł cofania, czujnik masy powietrza, przekaźnik nagrzewnicy dodatkowej
  • 15 – 5 A: poduszka powietrzna, lampka dezaktywacji poduszki pasażera
  • 16 – 5 A: przełącznik ogrzewania, czujnik jakości powietrza, czujnik poziomu oleju
  • 20 – 20 A: zapalniczka (po 2012)
  • 21 – 10 A: przełącznik świateł, czujnik deszczu i światła, Climatronic
  • 24 – 5 A: czujnik nachylenia, czujnik monitoringu wnętrza, klakson alarmowy
  • 28 – 20 A: gniazdo 12 V w schowku
  • 29 – 15 A: wycieraczka tylna
  • 33 – 40 A: dmuchawa nawiewu
  • 40–42 – 20 A: detektor przyczepy
  • 43 – 15 A: przekaźnik pompy paliwa
  • 44 – 40 A: dmuchawa nawiewu
  • 45 – 20 A: spryskiwacze reflektorów
  • 47 – 30 A: zapalniczka (do 2012) lub odciążenie X (po 2012)
  • 48 – 30 A: podgrzewanie foteli
  • 50 – 20 A: moduł wycieraczek, pompa spryskiwaczy
  • 52 – 25 A: podgrzewana tylna szyba
  • 53 – 15/20 A: gniazda 12 V w bagażniku

Skrzynka w komorze silnika (uchwyt B – SB + A – SA) – kluczowe obwody

  • SB2 – 30 A: skrzynia DSG
  • SB4 – 20 A: ABS
  • SB7 – 40 A: zacisk 15
  • SB10 – 5 A: silnik DME
  • SB13 – 15 A: silnik (benzyna) / 30 A (diesel)
  • SA1 – 150/200 A: alternator
  • SA2 – 80 A: wspomaganie kierownicy
  • SA3 – 50/80 A: wentylator chłodnicy

Caddy SA (2015–2020) – pełny schemat (facelift 2K)

Schematy bardzo zbliżone do lat 2011–2015 z drobnymi zmianami w wersjach z LED i dodatkowym wyposażeniem. Główne różnice to nowe obwody dla świateł LED i systemu start-stop.

Skrzynka w desce rozdzielczej (SC) – najważniejsze zmiany względem starszego 2K

  • 20 – 20 A: zapalniczka (stałe)
  • 47 – 30 A: odciążenie X (Climatronic)
  • 53 – 20 A: gniazda 12 V
  • 57 / 58 – 5 A: telefon, start-stop

Skrzynka w komorze silnika – bez zmian zasadniczych

Caddy SB (od 2020 – piąta generacja) – pełny schemat

Nowa platforma MQB Evo – trzy główne skrzynki: komora silnika (SB + SX1/SX2) i deska rozdzielcza (SC). Schematy są bardziej zintegrowane przez moduły BDC.

Skrzynka w desce rozdzielczej (uchwyt C – SC) – pełna lista

  • F2 – 30 A: tylna dmuchawa
  • F3 – 25 A: detektor przyczepy (lewy)
  • F7 – 30 A: podgrzewanie foteli
  • F9 – 30 A: sterownik drzwi kierowcy (LHD)
  • F12 – 40 A: prawe oświetlenie zewnętrzne
  • F13 – 40 A: centralny zamek
  • F14 – 40 A: gniazda 12 V / 230 V
  • F16 – 7,5 A: poduszka powietrzna
  • F20 – 7,5 A: telefon, USB
  • F24 – 15 A: napęd 4Motion
  • F30 – 20 A: infotainment
  • F35 – 40 A: lewe oświetlenie zewnętrzne
  • F36 – 40 A: dmuchawa nawiewu
  • F52 – 20 A: zapalniczka / gniazda 12 V
  • F66 – 15 A: wycieraczka tylna
  • F67 – 30 A: podgrzewana tylna szyba

Skrzynka w komorze silnika (SB + SX) – kluczowe obwody

  • SB1 – 400 A: wspomaganie kierownicy
  • SB8 – 40 A: serwo hamulca
  • SB13 – 25 A: ABS
  • SB15 – 40 A: ABS
  • SB17 / SB18 – 40 A: dodatkowa nagrzewnica (diesel)
  • SB22 – 30 A: rozrusznik
  • SB28 – 20 A: cewki zapłonowe (benzyna)
  • SB29 – 15/20 A: pompa paliwa

Najczęściej sprawdzane bezpieczniki i praktyczne wskazówki

Na podstawie doświadczeń tysięcy właścicieli Caddy najczęściej problemy dotyczą:

  • gniazda zapalniczki / 12 V – przeciążenie (nr 47 w 2K, F52 w SB)
  • podgrzewana tylna szyba – zimą (nr 52 w 2K, F67 w SB)
  • wycieraczki i spryskiwacze – przy oblodzeniu
  • pompa paliwa – szczególnie w dieslach
  • detektor przyczepy / hak – przy podłączaniu przyczepy
  • dmuchawa nawiewu – nr 33/44 w starszych, F36 w nowych

Zawsze woź ze sobą komplet zapasowych bezpieczników (5 / 7,5 / 10 / 15 / 20 / 25 / 30 / 40 A). Regularna kontrola skrzynek raz w roku podczas przeglądu oraz znajomość schematów gwarantują bezproblemową eksploatację Caddy przez setki tysięcy kilometrów – niezależnie od generacji. W wersjach z hakiem lub dodatkową nagrzewnicą zawsze sprawdzaj dodatkowe moduły w bagażniku.

Dzięki modularnej i bardzo wytrzymałej architekturze bezpieczników Volkswagen Caddy należy do najbardziej niezawodnych elektrycznie vanów w swojej klasie. Pełna znajomość schematów daje spokój i pewność na każdej trasie – czy to w dostawczej pracy, czy w rodzinnym Caddy Life/Maxi.
