Bezpieczniki Volkswagen Fox – Pełne schematy skrzynek

PrzezSergiusz Kułakowicz

Volkswagen Fox (kod modelu 5Z) to miejski hatchback produkowany głównie w latach 2004–2011 (w Brazylii do ~2013/2014). Schematy skrzynek bezpieczników są bardzo zbliżone przez cały okres produkcji, z drobnymi różnicami w zależności od silnika (1.0, 1.2, 1.4, 1.6 benzyna / 1.4 TDI), rynku (EU, Brazylia, Ameryka Łacińska) i wyposażenia (ABS, klimatyzacja, radio z CD, centralny zamek). Poniżej najpełniejsze przyporządkowanie na podstawie danych serwisowych VW (fuse-box.info, schematy24.pl, startmycar.com, ELSAWin).

Lokalizacja skrzynek bezpieczników

  • Komora silnika – główna skrzynka wysokoprądowa (na akumulatorze lub obok) – oznaczenie S / SA / SB (wysokie amperaż).
  • Kabina pasażerska – pod deską rozdzielczą po lewej stronie (strona kierowcy), za panelem lub schowkiem – uchwyt SC (najczęściej używana skrzynka).
  • W niektórych wersjach brazylijskich – dodatkowa skrzynka pod fotelem lub w bagażniku (rzadko).

Bezpiecznik zapalniczki / gniazda 12 V → najczęściej nr 48 (komora silnika) lub SC15/SC38/SC54 w kabinie (zależnie od roku).

Skrzynka w komorze silnika (na akumulatorze / uchwyt S/SA/SB) – wysokoprądowe

  • 1 → 150–200 A – Alternator / główne zasilanie
  • 2 → 80–100 A – Jednostka zasilania pokładowego (J519)
  • 3 → 80 A – Wentylator chłodnicy / sterownik wentylatorów
  • 4 → 50–80 A – ABS / ESP (pompa)
  • 5 → 40–60 A – ABS / ESP (zawory)
  • 6 → 30–50 A – Rozrusznik / przekaźnik rozrusznika
  • 7 → 30 A – Ogrzewanie tylnej szyby (jeśli nie w kabinie)
  • Inne: 30–80 A na wentylatory, dodatkowe ogrzewanie, pompę paliwa (diesel).

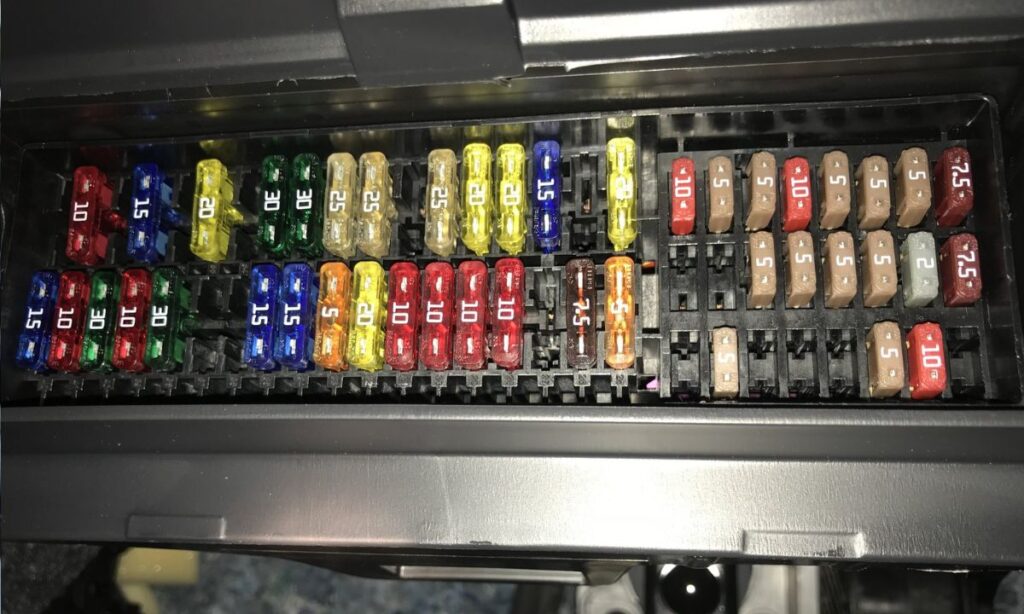

Skrzynka w kabinie – uchwyt SC (pod deską lewa strona) – najpopularniejsze bezpieczniki

Oto kompletna lista (najczęściej spotykana wersja 2005–2009 EU / Brazylia):

  • SC1 → 10 A – ABS / ESP czujniki
  • SC2 → 5 A – Jednostka sterująca komfortu / radio
  • SC3 → 15 A – Światła cofania / czujnik hamulca
  • SC4 → 5–10 A – ABS / ESP
  • SC5 → 20 A – Radio / nawigacja
  • SC6 → 5 A – Oświetlenie wewnętrzne / zegary
  • SC7 → 10 A – Kierunkowskazy / światła awaryjne
  • SC8 → 7.5 A – Czujnik deszczu / panel świateł
  • SC9 → 5 A – Poduszka powietrzna / pasy
  • SC10 → 10 A – Sterownik silnika / ECU
  • SC11 → 5–10 A – Czujniki silnika
  • SC12 → 7.5 A – Czujnik hamulca / ESP
  • SC13 → 10 A – Reflektory / ksenon (jeśli jest)
  • SC14 → 10 A – Centralny zamek / alarm
  • SC15 → 7.5–10 A – Gniazdo diagnostyczne OBD
  • SC16 → 5 A – Czujnik poziomu paliwa / pompa
  • SC17 → 10 A – ABS / ESP
  • SC18 → 10 A – Kierownica / tempomat (jeśli jest)
  • SC19 → 15 A – Wycieraczki / spryskiwacze
  • SC20 → 15 A – Pompa spryskiwaczy
  • SC21 → 15 A – Pompa paliwa (benzyna)
  • SC22 → 5 A – Jednostka sterująca silnika
  • SC23 → 10 A – Czujniki / moduły
  • SC24 → 10 A – Klimatyzacja / dmuchawa
  • SC25 → 25–30 A – Dmuchawa ogrzewania / klimy
  • SC26 → 20 A – Elektryczne szyby (jeśli jest)
  • SC27 → 15 A – Reflektory / światła drogowe
  • SC28 → 10 A – Wskaźniki / zegary
  • SC29 → 15 A – Światła stop
  • SC30 → 20 A – Szyby elektryczne / centralny zamek
  • SC31 → 15 A – Radio / wzmacniacz
  • SC32 → 7.5 A – Czujnik parkowania / kamera (rzadko)
  • SC33 → 20 A – Oświetlenie zewnętrzne
  • SC34 → 15 A – Światła mijania
  • SC35 → 10 A – Światła pozycyjne
  • SC36 → 10 A – Tylne światła / tablica rejestracyjna
  • SC37 → 10 A – Światła cofania
  • SC38 → 20–30 A – Gniazda 12 V / zapalniczka
  • SC39 → 15 A – Ogrzewane fotele (jeśli jest)
  • SC40 → 20 A – Wentylator chłodnicy (dodatkowy)
  • SC41 → 15 A – Pompa paliwa (diesel)
  • SC42 → 15 A – Central locking
  • SC43 → 5 A – Jednostka sterująca
  • SC44 → 15 A – Airbag / pasy
  • SC45 → 7.5 A – Czujnik kąta skrętu
  • SC46 → 30 A – Ogrzewanie tylnej szyby
  • SC47 → 30 A – Rozrusznik / przekaźnik
  • SC48 → 15–20 A – Zapalniczka / gniazdo 12 V (najczęściej)
  • SC49 → 20 A – Spryskiwacze reflektorów
  • SC50 → 30 A – Elektryczne szyby
  • SC51 → 10 A – Radio / CD
  • SC52 → 7.5 A – Czujniki / moduły
  • SC53 → 10 A – ABS / ESP

Dodatkowe uwagi i najczęstsze problemy

  • Zapalniczka / gniazda 12 V → SC48 (komora) lub SC38/SC15 (kabina) – najczęściej 15–20 A.
  • Radio / nawigacja → SC5 / SC31 / SC51 – 15–20 A.
  • Wycieraczki → SC19 / SC20 – 15–25 A.
  • ABS / ESP → SC1, SC4, SC17 – kontrolki ABS często od tych.
  • Rozrusznik / brak prądu → sprawdź główne na akumulatorze (1–3) i SC47.
  • Światła → SC13, SC27, SC34 – często problemy z żarówkami LED retrofit.
  • Wersje brazylijskie (po 2009) → drobne zmiany w numeracji (np. SC26 na szyby).
  • Schematy różnią się minimalnie w zależności od silnika: 1.0/1.2/1.6 benzyna vs 1.4 TDI (więcej na świece żarowe i EGR).

Porady eksploatacyjne

  • Wymieniaj przy wyłączonym zapłonie i odłączonym akumulatorze.
  • Używaj tylko bezpieczników mini/ATO o właściwym amperażu – nie mostkuj drutem.
  • Przy braku prądu w desce → zaczynaj od SC2/SC6/SC28 i główne na akumulatorze.
  • Diagnostyka → VCDS / OBDeleven – moduł J519 steruje wieloma obwodami.
  • Najdokładniejsze dane → manual pojazdu lub schemat dla konkretnego VIN (ELSAWin).
