Bezpieczniki w Volkswagen Caravelle – pełne schematy wszystkich generacji

PrzezSergiusz Kułakowicz

Volkswagen Caravelle (T5, T6, T6.1 i T7) to jeden z najpopularniejszych luksusowych vanów pasażerskich na świecie. Za sprawne działanie oświetlenia LED, multimediów Composition / Discover, Climatronic, elektrycznych drzwi przesuwnych, ogrzewania postojowego, haka holowniczego, napędu 4Motion, kamer 360° oraz wszystkich systemów komfortu i bezpieczeństwa odpowiada rozbudowana instalacja elektryczna chroniona przez kilka skrzynek bezpieczników. Znajomość dokładnej lokalizacji i pełnego przypisania każdego bezpiecznika pozwala na szybką diagnostykę usterki, samodzielną wymianę oraz bezpieczny montaż dodatkowego wyposażenia (dodatkowe gniazda USB, instalacja audio, kamery, hak). W tym kompleksowym przewodniku znajdziesz **bardzo szczegółowe, pełne schematy** dla wszystkich generacji Caravelle: T5 (2003–2015), T6 (2015–2019), T6.1 (2019–2024) oraz T7 (od 2024).

Lokalizacja skrzynek bezpieczników w Volkswagen Caravelle

W każdym Caravelle zastosowano typową dla grupy VW architekturę kilku modułów:

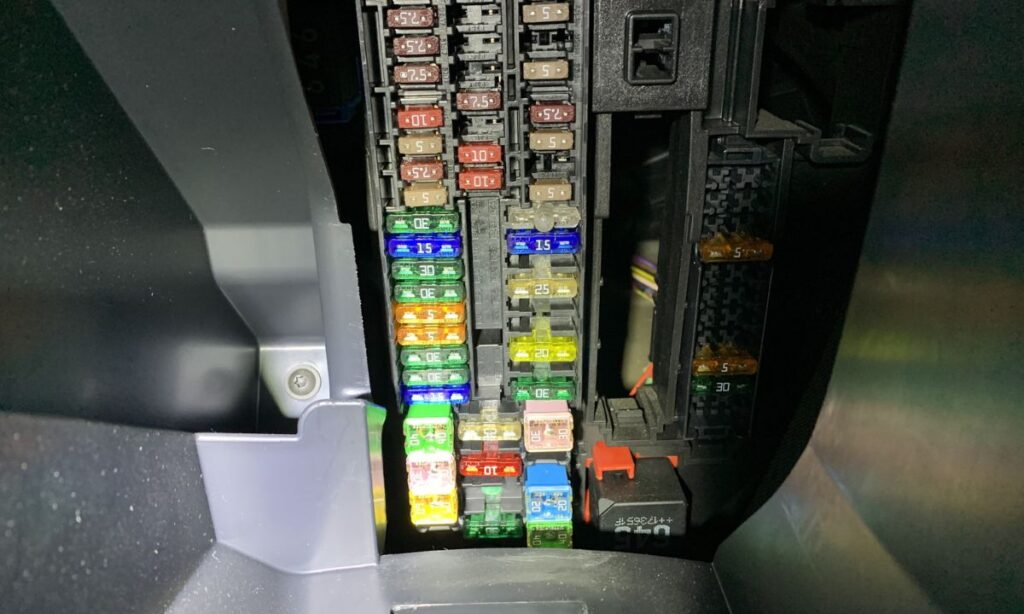

  • Skrzynka główna w desce rozdzielczej (uchwyt C – SC) – po lewej stronie deski rozdzielczej (pod kierownicą, za osłoną). Otwórz osłonę – na wewnętrznej stronie zawsze jest aktualna naklejka ze schematem (warto ją sfotografować zaraz po zakupie).
  • Skrzynka w komorze silnika (uchwyt B – SB + uchwyt A – SA) – po lewej stronie komory silnika przy akumulatorze lub na skrzynce elektroniki.
  • Moduły dodatkowe – w bagażniku / przestrzeni ładunkowej przy akumulatorze (wersje z hakiem, ogrzewaniem postojowym lub bogatym audio), skrzynki SX1 i SX2 w T6.1 i T7 oraz moduły BDC (Body Domain Controller).

Zawsze przed jakąkolwiek pracą wyłącz zapłon i odłącz akumulator (w wersjach z systemem start-stop dodatkowo odłącz zacisk masy). W T7 z napędem hybrydowym lub elektrycznym odłącz serwisowy bezpiecznik wysokiego napięcia. Wymieniaj wyłącznie bezpieczniki o identycznym amperażu i typie (mini, low-profile, maxi). Jeśli bezpiecznik spala się ponownie – szukaj zwarcia, nie zwiększaj wartości.

T5 Caravelle (2003–2015, w tym facelift 2010–2015) – pełny schemat

Najpopularniejsza i najdłużej produkowana generacja. Główna skrzynka SC w desce rozdzielczej, SB i SA w komorze silnika.

Skrzynka w desce rozdzielczej (SC) – pełna lista

  • 1 – 5 A: moduł sterujący świateł
  • 2 – 10 A: moduł Climatronic / ogrzewanie postojowe
  • 3 – 5 A: moduł poduszek powietrznych
  • 4 – 5 A: moduł diagnostyczny OBD
  • 5 – 7,5 A: czujnik deszczu i światła
  • 6 – 5 A: moduł telefonu / Bluetooth
  • 7 – 10 A: moduł nawigacji / radio
  • 8 – 5 A: moduł parkowania (PDC)
  • 9 – 5 A: interfejs taksówki / specjalny
  • 10 – 10 A: przekaźnik pompy paliwa
  • 11 – 5 A: moduł ESP / ABS
  • 12 – 10 A: włącznik świateł stopu
  • 13 – 10 A: czujnik masy powietrza
  • 14 – 5 A: moduł kierownicy wielofunkcyjnej
  • 15 – 5 A: moduł oświetlenia wnętrza
  • 16 – 10 A: moduł świateł xenonowych
  • 17 – 5 A: moduł kamery cofania
  • 18 – 10 A: moduł przyczepy / hak
  • 19 – 15 A: gniazdo 12 V w konsoli środkowej
  • 20 – 20 A: zapalniczka
  • 21 – 10 A: przełącznik świateł
  • 22 – 5 A: moduł monitoringu wnętrza
  • 23 – 10 A: moduł wycieraczek tylnych
  • 24 – 15 A: podgrzewana tylna szyba
  • 25 – 20 A: gniazda 12 V w przestrzeni pasażerskiej
  • 26 – 30 A: dmuchawa nawiewu
  • 27 – 30 A: podgrzewanie foteli
  • 28 – 20 A: spryskiwacze reflektorów
  • 29 – 20 A: moduł elektrycznych drzwi przesuwnych
  • 30 – 30 A: moduł centralny nadwozia (JBE)
  • 31–40 – obwody specjalne (ogrzewanie postojowe, hak, audio premium)
  • 41 – 40 A: dmuchawa nawiewu
  • 42 – 30 A: moduł przyczepy
  • 43 – 15 A: pompa paliwa
  • 44 – 40 A: wentylator chłodnicy
  • 45 – 20 A: moduł ABS
  • 46 – 30 A: rozrusznik
  • 47 – 30 A: odciążenie X
  • 48 – 30 A: podgrzewane fotele
  • 49 – 20 A: moduł wycieraczek
  • 50 – 25 A: podgrzewana tylna szyba
  • 51 – 20 A: gniazda 12 V w bagażniku

Skrzynka w komorze silnika (SB + SA) – kluczowe obwody

  • SB1 – 150/200 A: alternator
  • SB2 – 80 A: wspomaganie kierownicy
  • SB3 – 50/80 A: wentylator chłodnicy
  • SB4 – 30 A: skrzynia DSG
  • SB5 – 20 A: ABS
  • SB10 – 5 A: sterownik silnika
  • SA1 – 150 A: główny bezpiecznik

T6 Caravelle (2015–2019) – pełny schemat

Nowsza platforma z nowymi modułami BDC. Schematy bardzo zbliżone do T5, ale z dodatkowymi obwodami LED i start-stop.

Skrzynka w desce rozdzielczej (SC) – najważniejsze obwody

  • F1–F10 – 5–10 A: moduły świateł, Climatronic, ESP
  • F11 – 20 A: zapalniczka / gniazda 12 V
  • F12 – 30 A: moduł elektrycznych drzwi przesuwnych
  • F13 – 40 A: dmuchawa nawiewu
  • F14 – 30 A: podgrzewanie foteli
  • F15 – 20 A: moduł infotainment
  • F16 – 7,5 A: poduszka powietrzna
  • F17 – 15 A: hak holowniczy
  • F18 – 30 A: ogrzewanie postojowe
  • F19 – 20 A: gniazda USB / 12 V w tylnej części
  • F20 – 5 A: moduł start-stop

T6.1 Caravelle (2019–2024) – pełny schemat

Facelift z nowymi LED Matrix, cyfrowym kokpitem i nowymi modułami. Trzy skrzynki: SC, SB, SX.

Skrzynka w desce rozdzielczej (SC) – pełna lista kluczowych

  • F2 – 30 A: tylna dmuchawa
  • F3 – 25 A: detektor przyczepy
  • F7 – 30 A: podgrzewanie foteli
  • F9 – 30 A: sterownik drzwi kierowcy
  • F12 – 40 A: prawe oświetlenie zewnętrzne (LED Matrix)
  • F13 – 40 A: centralny zamek + drzwi przesuwne
  • F14 – 40 A: gniazda 12 V / 230 V
  • F16 – 7,5 A: poduszka powietrzna
  • F20 – 7,5 A: telefon / USB hub
  • F24 – 15 A: napęd 4Motion
  • F30 – 20 A: Discover Media / Pro
  • F35 – 40 A: lewe oświetlenie zewnętrzne
  • F36 – 40 A: dmuchawa nawiewu
  • F52 – 20 A: zapalniczka
  • F66 – 15 A: wycieraczka tylna
  • F67 – 30 A: podgrzewana tylna szyba

Skrzynka w komorze silnika (SB + SX) – kluczowe obwody

  • SB1 – 400 A: wspomaganie kierownicy
  • SB8 – 40 A: serwo hamulca
  • SB13 – 25 A: ABS
  • SB15 – 40 A: ABS
  • SB17 – 40 A: dodatkowa nagrzewnica
  • SB22 – 30 A: rozrusznik
  • SB28 – 20 A: cewki zapłonowe (benzyna)
  • SB29 – 15/20 A: pompa paliwa

T7 Caravelle (od 2024) – pełny schemat

Nowa generacja na platformie MQB Evo / SSP. Jeszcze bardziej zintegrowane moduły BDC i BCP. Schematy są częściowo nowe, ale lokalizacja skrzynek pozostaje podobna.

Skrzynka w desce rozdzielczej (SC) – wybrane kluczowe obwody

  • F1–F10 – 5–15 A: moduły świateł, asystenci, infotainment MIB4
  • F11 – 30 A: elektryczne drzwi przesuwne
  • F12 – 40 A: oświetlenie LED Matrix
  • F14 – 40 A: gniazda 12 V / USB-C
  • F20 – 20 A: system audio premium
  • F24 – 15 A: 4Motion / mild-hybrid
  • F36 – 40 A: dmuchawa nawiewu 3-strefowa
  • F52 – 20 A: zapalniczka / gniazda
  • F67 – 30 A: podgrzewana tylna szyba + szyberdach

Skrzynka w komorze silnika – nowe obwody

  • SB1 – 400 A: główny moduł mocy
  • SB8 – 40 A: hamulec elektromechaniczny
  • SB15 – 50 A: ABS / ESC
  • SB22 – 30 A: rozrusznik / mild-hybrid

Najczęściej sprawdzane bezpieczniki i praktyczne wskazówki

Na podstawie doświadczeń tysięcy właścicieli Caravelle najczęściej problemy dotyczą:

  • gniazda 12 V / USB – przeciążenie (F11 / F14 / F52)
  • podgrzewana tylna szyba – zimą (F24 / F67)
  • wycieraczki i spryskiwacze – przy oblodzeniu
  • pompa paliwa – szczególnie w dieslach
  • elektryczne drzwi przesuwne – duże obciążenie (F12 / F29)
  • ogrzewanie postojowe – w zimie (F18)
  • hak holowniczy – przy podłączaniu przyczepy

Zawsze woź ze sobą komplet zapasowych bezpieczników (5 / 7,5 / 10 / 15 / 20 / 25 / 30 / 40 A). Regularna kontrola skrzynek raz w roku podczas przeglądu oraz znajomość schematów gwarantują bezproblemową eksploatację Caravelle przez setki tysięcy kilometrów – czy to w wersji pasażerskiej, czy jako bus.

Dzięki modularnej i bardzo wytrzymałej architekturze bezpieczników Volkswagen Caravelle należy do najbardziej niezawodnych elektrycznie vanów w swojej klasie. Pełna znajomość schematów daje spokój i pewność na każdej trasie – od rodzinnych wyjazdów po profesjonalny transport VIP.
