Bezpieczniki Volkswagen Scirocco (2008–2017) – dokładne schematy skrzynki w kabinie i pod maską

PrzezSergiusz Kułakowicz

Volkswagen Scirocco trzeciej generacji (Typ 13, produkowany w latach 2008–2017) ma dwie główne skrzynki bezpieczników: jedną w kabinie pasażerskiej (po lewej stronie deski rozdzielczej, za plastikową osłoną) oraz drugą w komorze silnika (po lewej stronie akumulatora, pod plastikową pokrywą). Dodatkowo w niektórych wersjach występuje trzecia, mała skrzynka przy akumulatorze (bezpieczniki wysokoprądowe SA/SB – tzw. MIDI lub M-case).

Rozmieszczenie i wartości amperowe mogą się nieznacznie różnić w zależności od roku produkcji, silnika (benzyna 1.4 TSI, 2.0 TSI, diesel 2.0 TDI), rynku (EU vs. inne) oraz wyposażenia (np. xenon, audio premium, DCC, DSG). Zawsze sprawdzaj naklejkę na odwrocie pokrywy skrzynki – to najpewniejsze źródło dla Twojego egzemplarza.

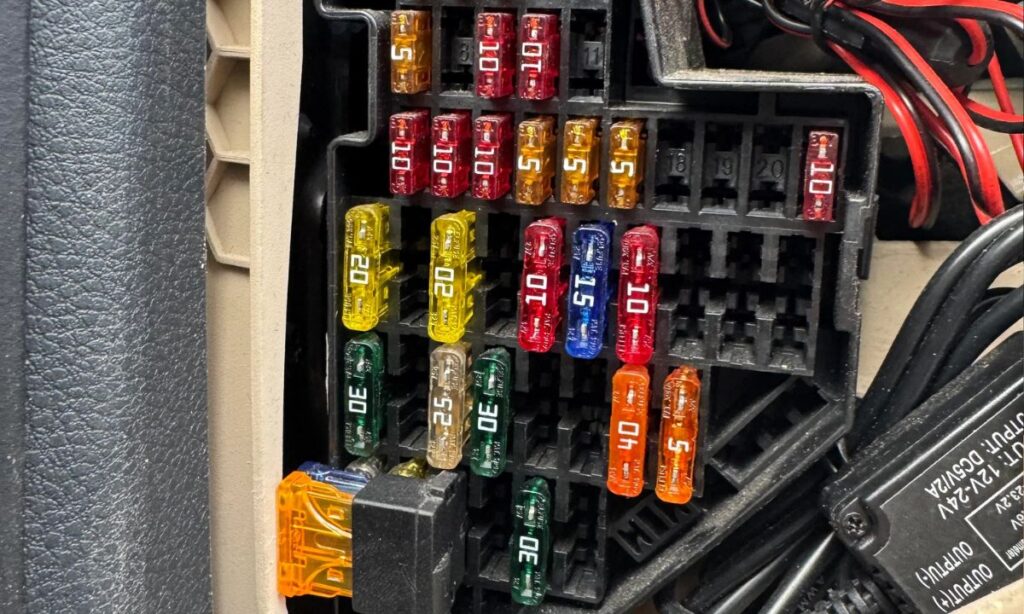

1. Skrzynka bezpieczników w kabinie pasażerskiej (SB/SC – lewa strona deski, za osłoną)

Otwierasz osłonę pociągając za uchwyt lub wciskając klips. Bezpieczniki są ponumerowane od 1 do ~53 (w zależności od wersji). Najczęściej używane:

  • F1 – 10 A – ABS, ESP, włącznik świateł stopu
  • F2 – 10 A – ABS
  • F3 – 5 A – Poduszki powietrzne
  • F5 – 7.5/10 A – Wewnętrzne oświetlenie, lusterka, diagnostyka
  • F7 – 10 A – Ogrzewanie tylnej szyby (w niektórych wersjach)
  • F12 – 10 A – Czujnik deszczu, moduł świateł
  • F13 – 10 A – Radio / nawigacja / wyświetlacz MFD
  • F16 – 5/7.5 A – Moduł komfortu (centralny zamek, szyby)
  • F20 – 15 A – Pompa paliwa (benzyna) lub przekaźnik pompy (TDI)
  • F27 – 20 A – Gniazdo 12 V (zapalniczka / gniazdo w konsoli)
  • F30 – 20 A – Radio / wzmacniacz / subwoofer
  • F32 – 7.5/10 A – Czujnik deszczu, moduł świateł
  • F34 – 15 A – Spryskiwacze reflektorów (jeśli wyposażone)
  • F39 – 15/20 A – Oświetlenie zewnętrzne (lewe)
  • F40 – 15/20 A – Oświetlenie zewnętrzne (prawe)
  • F42 – 5 A – ECU silnika / moduły
  • F43 – 30 A – Szyby elektryczne (przednie)
  • F53 – 30 A – Tylna szyba grzewcza (w niektórych wersjach)

Uwaga: Gniazdo zapalniczki to zazwyczaj F27 (20 A) lub F40/F30 w zależności od roku. Często mylone z F30 (audio).

2. Skrzynka bezpieczników w komorze silnika (SA/SB – lewa strona, przy akumulatorze)

Duża skrzynka pod czarną pokrywą. Zawiera zarówno zwykłe bezpieczniki (F1–Fxx), jak i wysokoprądowe (SA1–SA7 lub podobne).

Zwykłe bezpieczniki (SB – dolna część):

  • F1 – 30 A – ABS / ESP pompa
  • F2 – 30/40 A – ABS / ESP zawory
  • F3 – 5/10 A – Moduł silnika / wentylator
  • F4 – 5 A – Czujniki silnika, lambda
  • F5 – 20/30 A – Klakson
  • F6 – 5/7.5 A – Sterownik silnika (ECU)
  • F7 – 15/20 A – Cewki zapłonowe / wtryskiwacze (benzyna)
  • F9 – 5/10 A – Czujnik przepływu powietrza, EGR
  • F10 – 5/10 A – Sterownik automatycznej skrzyni / mechatronika DSG
  • F14 – 15 A – Pompa paliwa (wysokociśnieniowa – TDI)
  • F16 – 30 A – Rozrusznik
  • F18 – 5/7.5 A – Czujnik hamulca, przekaźniki
  • F24 – 40 A – Wentylator chłodnicy (duży)
  • F28 – 40 A – Wentylator chłodnicy (mały)

Bezpieczniki wysokoprądowe (SA – górna część, duże MIDI/M-case):

  • SA1 – 500 A – Główny bezpiecznik akumulatora (nie wymieniany samodzielnie)
  • SA2 – 80 A – Wspomaganie kierownicy (elektromechaniczne)
  • SA3 – 50/60 A – Wentylator chłodnicy / PTC
  • SA4 – 40/50 A – ABS / ESP
  • SA5 – 40 A – Ogrzewanie postojowe / Webasto (jeśli jest)
  • SA6 – 40 A – Wentylator chłodnicy
  • SA7 – 60 A – Alternator / akumulator

Najczęstsze problemy i wskazówki

  • Brak działania zapalniczki / gniazda 12 V → F27 (kabina) 20 A
  • Nie działa klakson → F5 (silnik) 20–30 A lub F18
  • Problemy z ABS/ESP → F1/F2 w komorze + F1/F2 w kabinie
  • Światła stopu / ESP nie działa → F1 (kabina)
  • Szyby elektryczne nie działają → F43 (30 A) + bezpiecznik w drzwiach kierowcy
  • Radio / nawigacja nie działa → F13 / F30 / F27
  • Wentylator chłodnicy cały czas na max → F24 / F28 lub uszkodzony czujnik temperatury

Przed wymianą zawsze wyłącz zapłon i odczekaj 5–10 minut (kondensatory w ECU). Używaj wyłącznie bezpieczników o takiej samej wartości – nigdy grubszych! Jeśli bezpiecznik spala się ponownie – szukaj zwarcia (najczęściej przetarte przewody w drzwiach, spryskiwacze, DSG, audio).

Schematy pochodzą z oficjalnych materiałów serwisowych VW oraz sprawdzonych źródeł (fuse-box.info, startmycar.com, fuseandrelay.com). W razie wątpliwości porównaj z naklejką na pokrywie lub ELSAWin/ETKA dla Twojego VIN.
