Bezpieczniki Volkswagen ID.3 – pełny schemat skrzynek, lokalizacje i numery

PrzezSergiusz Kułakowicz

Volkswagen ID.3 to pierwszy w pełni elektryczny kompaktowy model Volkswagena na platformie MEB. Ma kilka skrzynek bezpieczników i przekaźników, które są rozmieszczone w trzech głównych miejscach. Schematy różnią się w zależności od roku produkcji, wersji (Pro, Pro S, GTX, Pure, Life, Style, Max, Tour) i rynku (Europa vs Chiny vs USA), ale poniżej znajdziesz najbardziej kompletne i aktualne schematy dla europejskich ID.3 (2020–2025).

Lokalizacje skrzynek bezpieczników w ID.3

  1. Skrzynka główna w kabinie (po lewej stronie deski rozdzielczej)
  • Miejsce: pod plastikową osłoną przy lewej nodze kierowcy (obok pedałów)
  • Aby otworzyć: pociągnij dolną osłonę w dół lub podważ delikatnie plastikową klapkę
  1. Skrzynka w komorze silnika / przednim bagażniku (frunk)
  • Miejsce: po prawej stronie akumulatora wysokonapięciowego (patrząc od przodu auta), pod czarną plastikową pokrywą
  1. Skrzynka w bagażniku / tylna skrzynka wysokonapięciowa
  • Miejsce: po lewej stronie bagażnika, pod podłogą lub za panelem bocznym (często zawiera bezpieczniki 12 V i wysokonapięciowe)

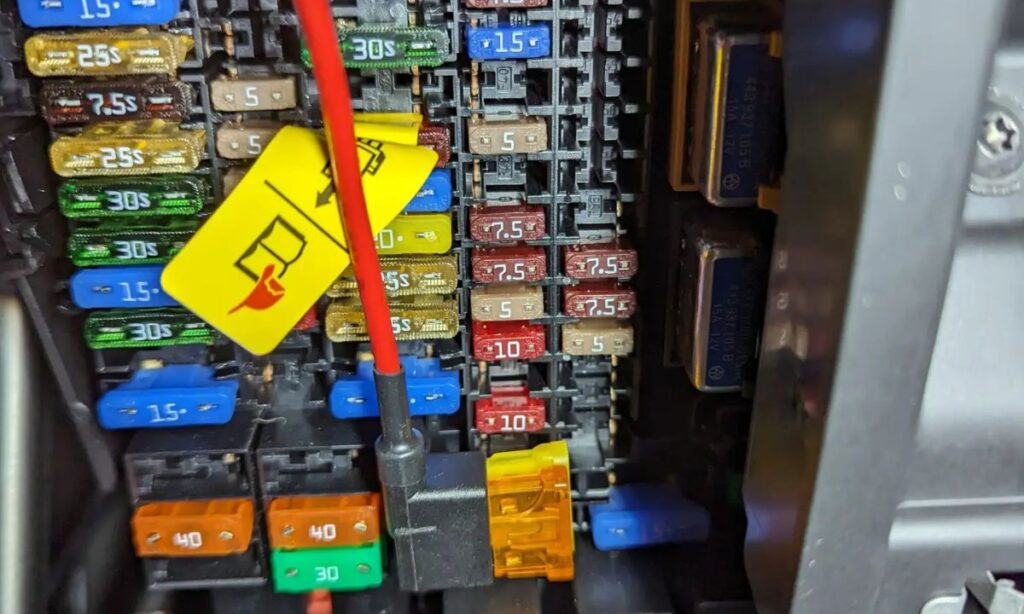

1. Skrzynka w kabinie – SC (najczęściej używana)

To główna skrzynka 12 V w ID.3. W większości egzemplarzy ma ok. 30–35 slotów, z czego zajętych jest zazwyczaj 22–28 (w zależności od wyposażenia: panoramiczny dach, matrycowe LED-y, pompę ciepła, podgrzewaną przednią szybę, audio Harman Kardon, DCC itp.).

Pełna lista zajętych bezpieczników w najbogatszej wersji (2023–2025):

  • SC1 40 A zielony Dmuchawa nawiewu / wentylator HVAC
  • SC2 10 A czerwony Sterownik silnika / ECU niskonapięciowy
  • SC3 7,5 A brązowy Czujnik kąta skrętu / ESP
  • SC4 15 A niebieski Matrycowe reflektory IQ.Light / IQ.Light LED
  • SC5 7,5 A brązowy Ekran infotainment / Discover Pro / Pro Max
  • SC6 5 A brązowy Czujnik deszczu / świateł
  • SC7 10 A czerwony ABS / ESP / systemy stabilizacji
  • SC8 7,5 A brązowy Oświetlenie wewnętrzne / ambient lighting
  • SC9 10 A czerwony Czujniki parkowania PDC / kamera cofania
  • SC10 5 A brązowy Czujnik deszczu / świateł (redundancja)
  • SC11 15 A niebieski Centralny zamek / Kessy / keyless entry
  • SC12 20 A żółty Gniazdo 12 V przednie / zapalniczka
  • SC13 10 A czerwony Oświetlenie tablicy rejestracyjnej / tylne pozycyjne
  • SC14 10 A czerwony Kierunkowskazy / światła awaryjne
  • SC15 10 A czerwony Poduszki powietrzne / SRS
  • SC16 7,5 A brązowy Centralny zamek / keyless / alarm
  • SC17 10 A czerwony Oświetlenie schowka / ambient
  • SC18 30 A zielony Pompa ciepła / ogrzewanie PTC (wersje z pompą ciepła)
  • SC19 7,5 A brązowy Czujnik hamulca / pedał
  • SC20 15 A niebieski Ładowarka pokładowa 12 V / elektronika
  • SC21 10 A czerwony Sterownik ładowania / BMS niskonapięciowy
  • SC22 20 A żółty Gniazdo 12 V tylne / USB-C w konsoli tylnej
  • SC23 10 A czerwony Multimedia tylne / ładowanie indukcyjne
  • SC24 10 A czerwony Kierunkowskazy / awaryjne (drugi obwód)
  • SC25 7,5 A brązowy Kamera 360° / Area View
  • SC26 5 A brązowy Systemy ADAS / Travel Assist / IQ.Drive
  • SC27 25 A żółty Ogrzewana tylna szyba
  • SC28 15 A niebieski Podgrzewane fotele przednie
  • SC29 10 A czerwony Ambient lighting / oświetlenie nastrojowe
  • SC30 30 A zielony ABS / ESP pompa hydrauliczna
  • SC31 10 A czerwony Elektryczna klapa bagażnika
  • SC32 7,5 A brązowy Sterownik elektrycznej klapy bagażnika
  • SC36 30 A zielony Sterownik sieci pokładowej / BCM / główna elektronika

Pozostałe sloty (SC33–SC35, SC37–SC40+) – puste / rezerwa.

2. Skrzynka w komorze silnika / przednim bagażniku (frunk – SA/SB)

Lokalizacja: po prawej stronie akumulatora wysokonapięciowego (pod czarną pokrywą w przednim bagażniku).

Zajętych zazwyczaj 10–14 slotów (wysokie prądy).

  • SA1 200–300 A Główna szyna wysokonapięciowa / akumulator HV
  • SA2 80–125 A Wentylator chłodnicy / chłodzenie baterii
  • SA3 50–80 A Pompa chłodziwa baterii / pompa ciepła
  • SA4 40–60 A Ładowarka pokładowa AC / DC-DC converter
  • SA5 30 A Rozrusznik niskonapięciowy / elektronika
  • SB1 5–10 A Sterownik ładowania / BMS
  • SB2 30 A ABS / ESP (drugi obwód)
  • SB3 10 A Wentylator chłodnicy (niski bieg)
  • SB4 15 A Pompa chłodziwa dodatkowa
  • SB5 5 A Czujnik temperatury baterii / elektronika HV
  • SB6 30 A Opcjonalnie – ogrzewanie postojowe / PTC

Pozostałe sloty – puste / rezerwa.

3. Skrzynka w bagażniku (tylna, niskonapięciowa)

Lokalizacja: po lewej stronie bagażnika, pod podłogą lub za panelem bocznym.

Zajętych zazwyczaj 5–10 slotów.

  • 20–30 A Subwoofer / audio Harman Kardon
  • 15–20 A Gniazdo 12 V w bagażniku
  • 10 A Oświetlenie bagażnika / klapa
  • 5–10 A Czujniki parkowania tylne / kamera cofania
  • 30 A Elektryczna klapa bagażnika (w wersjach z elektryką)

Najczęściej przepalające się bezpieczniki w ID.3

  • SC12 / SC22 – gniazda 12 V / USB-C (najczęściej – ładowarki, kompresory)
  • SC27 – ogrzewana tylna szyba
  • SC18 – pompa ciepła / PTC (w zimie)
  • SC30 – ABS / ESP
  • SA2 – wentylator chłodzenia baterii
  • SC5 – ekran / infotainment (rzadziej, ale po zwarciu)

Porady praktyczne

  • Naklejka na pokrywie skrzynki w kabinie i frunku – to zawsze najdokładniejszy schemat dla Twojego egzemplarza.
  • Nie wkładaj bezpiecznika o wyższym amperażu – grozi pożar lub uszkodzenie elektroniki.
  • Przy wymianie wyłącz zapłon i odczekaj 5–10 minut (kondensatory).
  • Jeśli bezpiecznik spala się ponownie – szukaj zwarcia (najczęściej kabel w drzwiach lub ładowarka w gnieździe).
  • Do diagnostyki podłącz OBD2 – ID.3 pokazuje bardzo dokładne kody błędów (np. niskie napięcie 12 V, awaria dmuchawy, problem z pompą ciepła).
