Bezpieczniki Volkswagen Crafter – Pełne schematy skrzynek dla wszystkich generacji

PrzezSergiusz Kułakowicz

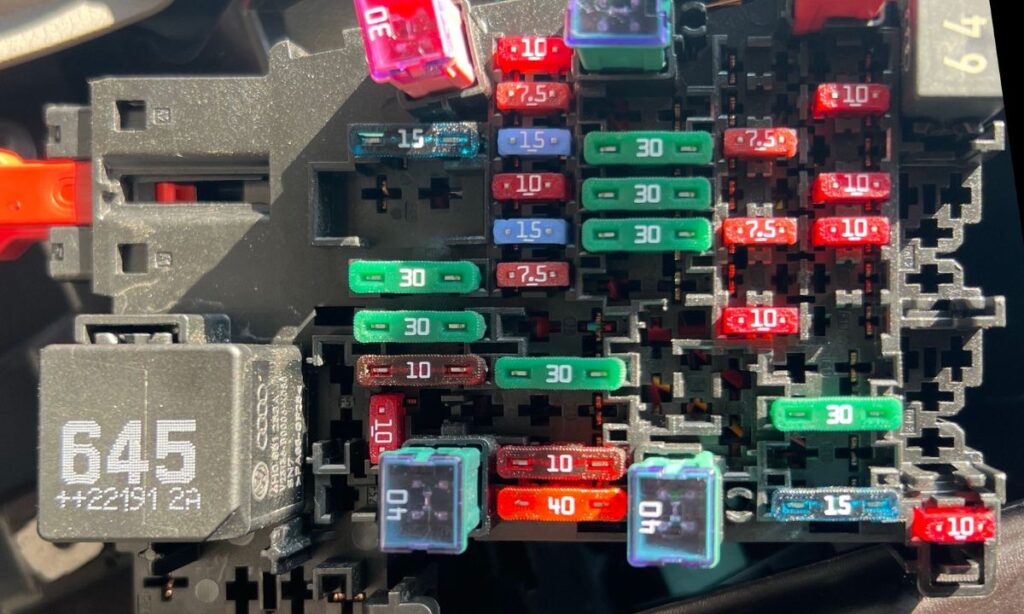

Volkswagen Crafter to jeden z najpopularniejszych dużych vanów dostawczych. Produkowany w dwóch głównych generacjach:

  • Generacja 1 (Typ 2E/2F, 2006–2016/2017) – klasyczny układ z wieloma uchwytami (A, B, C, D).
  • Generacja 2 (Typ SY/SZ, od 2016/2017 do teraz, w tym 2026) – nowsza architektura, główna skrzynka pod fotelem kierowcy, kompatybilna z MAN TGE.

Schematy mogą się różnić w zależności od silnika (2.0 TDI, 2.5 TDI, 3.0 TDI V6, e-Crafter), rynku (EU vs. inne), roku produkcji, wyposażenia (AdBlue, Webasto, A/C, drugi akumulator) i wersji nadwozia (kombi, furgon, podwozie). Poniżej najbardziej kompletne przyporządkowania na podstawie oficjalnych źródeł serwisowych VW (fuse-box.info, ELSAWin, manuale). Stan na 2026 rok.

Generacja 1 – Crafter 2E/2F (2006–2017)

Lokalizacje skrzynek:

  • Na akumulatorze / komora silnika – główne wysokoprądowe (SA/S).
  • Lewy słupek A (pod deską po stronie kierowcy) – uchwyty B (SB) i C (SC).
  • Pod fotelem kierowcy – główna skrzynka D (SD) – do 60+ pozycji.
  • Pojedyncze bezpieczniki pod siedzeniem lub w komorze silnika (np. S190, S204).

Bezpieczniki na akumulatorze (główne):

  • 1 → 80 A – Automatyczna jednostka świec żarowych (J179) – diesel
  • 2 → 40/60/80 A – Sterownik wentylatorów chłodnicy (J293), wentylator V7 / V35 (z A/C)
  • 3 → 80 A – Jednostka zasilania pokładowego (J519), zasila SC2, SC3, SC8–SC10, SC16
  • 4 → 150 A – Dodatkowa bateria, mechanizm wywrotu (S186/S204/S205), SD23–SD25/SD28
  • 5 → 150 A – Przekaźnik napięcia 15 (J329), klakson (J413), J519, J681, S349 (Start-Stop)
  • 6 → 150 A – Dodatkowe ogrzewanie (Z35), przekaźniki ulgi napięcia 15
  • 7 → 150 A – Główne zasilanie modułów

Uchwyt B – lewy słupek A (SB):

  • SB1 → 25 A – Sterownik drzwi kierowcy (J386)
  • SB2 → 10 A – Gniazdo diagnostyczne (U31)
  • SB3 → 25 A – Sterownik ABS (J104)
  • SB4 → 40 A – Sterownik ABS (J104)
  • SB6 → 7.5 A – NOx / AdBlue (różne wersje od 2008–2013)
  • SB7 → 30 A – Pompa spryskiwaczy reflektorów (V11)
  • SB8 → 15 A – System świateł obrotowych / syrena alarmowa
  • SB9 → 10 A – Przekaźnik kierunkowskazów dachowych
  • SB10 → 15 A – Radio / nawigacja (R / J503)
  • SB11 → 7.5 A – Telefon / tachograf
  • SB12 → 30 A – Przełącznik ogrzewania / dmuchawa (E16 / J13)

Uchwyt C – lewy słupek A (SC):

  • SC4–SC7 → 30–40 A – ABS / ESP
  • SC11–SC15 → 10–15 A – Sterownik silnika / czujniki
  • SC16 → 5–10 A – Czujniki silnika
  • SC27 → 15 A – Reflektory / ksenon
  • SC38 → 20–30 A – Gniazda 12 V
  • SC54 → 15–20 A – Zapalniczka / gniazdo 12 V
  • SC59 → 15–20 A – Gniazda tylne

Uchwyt D – pod fotelem kierowcy (SD) – najpełniejsza lista (po maju 2011):

  • SD1–SD10 → 5–30 A – Moduły komfortu, centralny zamek, alarm
  • SD12 → 10 A – Poduszka powietrzna (J234)
  • SD17 → 10 A – Czujniki / ECU
  • SD23–SD25 → 30–40 A – Ogrzewanie postojowe / Webasto
  • SD28 → 30 A – Drugi akumulator / konfiguracje specjalne
  • SD42 → 30 A – Ogrzewanie tylnej szyby
  • Inne popularne: 20–30 A – wycieraczki, światła stop, kierunkowskazy, tachograf

Generacja 2 – Crafter SY/SZ (2017–2026, w tym MAN TGE)

Lokalizacje skrzynek:

  • Komora silnika / na akumulatorze – uchwyt A (SA) – wysokoprądowe.
  • Pod fotelem kierowcy – główna skrzynka (uchwyty B, D, F, H) – większość bezpieczników.
  • Lewy słupek A / deska – uchwyt C (SC) – mniejsza skrzynka kabinowa.
  • W e-Crafter – dodatkowe dla wysokiego napięcia (nie 12 V).

Bezpieczniki na akumulatorze / komora silnika (SA):

  • SA1 → – nie przypisany
  • SA2 → 125 A – Zasila SB1, SB17, SB38, SB54
  • SA3 → 150 A – Dodatkowe ogrzewanie (Z35)
  • SA4 → 100 A – Przekaźnik napięcia 15, zasila SB24, SB28, SB29, SB37
  • SA5 → 100 A – Zasila SC1, SC3, SC16, SC20, SC23, SC28, SC43, SC45, SC52
  • SA6 → 125 A – Zasila SC2, SC4, SC14, SC31, SC38, SC42, SC46, SC50, SC52, SC53 + ogrzewanie tylnej szyby

Uchwyt B – pod fotelem (SB):

  • SB1 → 40 A – Dodatkowa dmuchawa A/C
  • SB2 → 40/60 A – Dmuchawa świeżego powietrza / konwerter DC/AC 230 V
  • SB3 → 40 A – Dodatkowa dmuchawa 2 A/C
  • SB4 → 50 A – Ogrzewanie przedniej szyby
  • SB5 → 15 A – Sterownik klimy / ogrzewania
  • SB6 → 20 A – Gniazda 12 V (różne numery)
  • SB7 → 15 A – Punkt połączeniowy 3 – drzwi tylne
  • SB8 → 30 A – Jednostka pojazdów specjalnych
  • SB9 → 20 A – Ładowarka 230/110 V / gniazda 12 V
  • SB10 → 20/30 A – Dodatkowe ogrzewanie / masujące fotele
  • SB11 → 30 A – Punkt 3 – wywrotka 3-stronny
  • SB12 → 15 A – Przekaźnik wentylatora dachowego
  • SB13 → 20 A – Masujący fotel lewy
  • SB14 → 10 A – TPMS
  • SB15 → 10 A – Czujniki dźwigni biegów
  • SB16 → 10 A – Przekaźnik AdBlue
  • SB17 → 10 A – Pompa cyrkulacyjna
  • SB18 → 10 A – Sterownik silnika
  • SB21 → 15 A – Wycieraczka lewych drzwi tylnych
  • SB24 → 10 A – Regulacja zasięgu świateł / tachograf / diagnostyka
  • SB25 → 15 A – Wycieraczka prawych drzwi tylnych
  • SB26 → 20 A – Punkt połączeniowy 3 – drzwi / wywrotka
  • SB27 → 10 A – ACC / Blind Spot / kamera kierowcy

Uchwyt C – deska / słupek (SC):

  • SC1–SC5 → 5–15 A – Moduły komfortu, wskaźniki, eCall
  • SC10 → 10 A – Sterownik silnika
  • SC14 → 20 A – Audio / infotainment
  • SC20 → 10–15 A – Czujniki / LED Matrix
  • SC28 → 20 A – Gniazda / USB

Uchwyty F i H – pod fotelem (dodatkowe):

  • Często 30–40 A – specjalne wyposażenie (ogrzewanie postojowe, dodatkowe oświetlenie, kamery 360°)

Porady ogólne dla Craftera

  • Zawsze odłącz akumulator przed pracą przy wysokich amperach.
  • Używaj tylko bezpieczników o właściwym amperażu – mostkowanie grozi pożarem.
  • Najczęstsze problemy: gniazda 12 V / zapalniczka (SB6/SC), ABS/ESP, radio, Webasto, AdBlue, rozrusznik, sterownik silnika.
  • Przy braku prądu → SA2–SA6 + główne pod fotelem.
  • Diagnostyka → VCDS / ODIS – wiele obwodów sterowanych J519.
  • e-Crafter → osobne moduły wysokonapięciowe.
