Bezpieczniki w Volkswagen T-Cross: Lokalizacje i schematy

Volkswagen T-Cross, kompaktowy crossover, który łączy miejską zwinność z terenowymi aspiracjami, wyposażony jest w zaawansowany system elektryczny. Bezpieczniki pełnią w nim rolę strażników, chroniąc obwody przed przeciążeniami i awariami. Zrozumienie ich rozmieszczenia i funkcji pozwala nie tylko na szybką diagnostykę problemów, ale także na świadome użytkowanie pojazdu. W tym artykule zagłębimy się w pełne schematy bezpieczników, analizując ich lokalizacje, przypisania oraz specyfikę w zależności od wersji silnikowej i roku produkcji. To nie tylko sucha lista – to przewodnik po elektrycznym sercu T-Crossa, który pomoże uniknąć niespodziewanych usterek na drodze.

System bezpieczników w T-Crossie ewoluował wraz z modelem, wprowadzając zmiany w układach od 2019 roku. Na przykład, w wersjach benzynowych i dieslowskich różnią się amperażami dla elementów związanych z silnikiem, co odzwierciedla specyfikę paliwową. Bezpieczniki chronią wszystko: od świateł po systemy wspomagające kierowcę, takie jak adaptacyjny tempomat czy kamerę cofania. Ich awaria może objawiać się brakiem reakcji na pedał gazu, zgaśnięciem świateł czy problemami z ogrzewaniem – dlatego warto znać schematy, by samodzielnie zlokalizować problem.

Lokalizacje skrzynek bezpieczników

T-Cross posiada trzy główne skrzynki: w komorze silnika, w kabinie pasażerskiej i na akumulatorze. Każda z nich ma unikalną rolę.

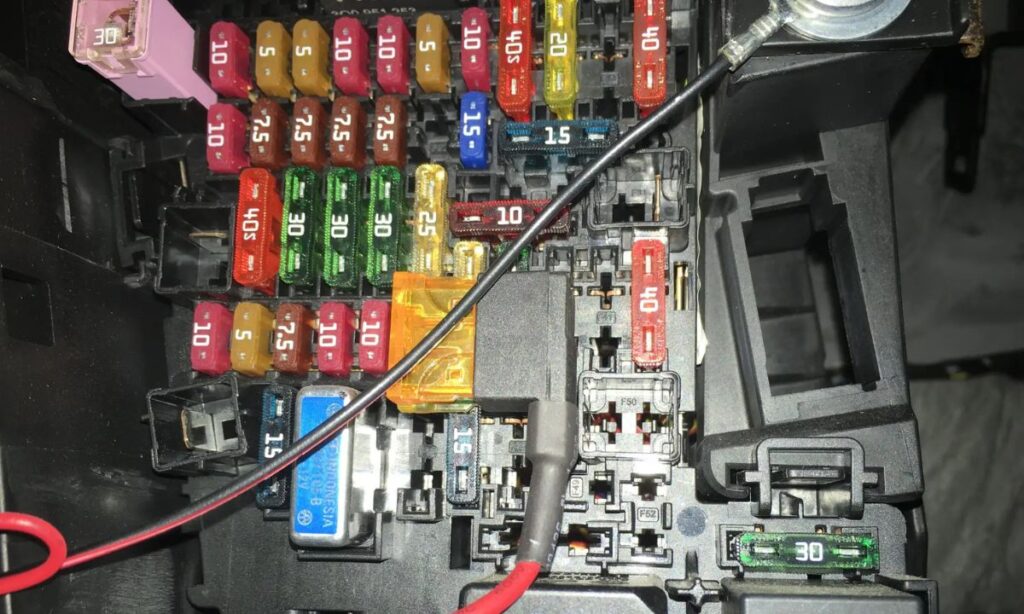

• Skrzynka w komorze silnika znajduje się po lewej stronie, obok akumulatora. Aby do niej dotrzeć, wystarczy zdjąć osłonę. Tutaj skupiają się elementy związane z napędem, jak sterowanie silnikiem czy wentylator chłodnicy.
• Skrzynka w kabinie jest ukryta pod kierownicą, za ochronną klapką. Obsługuje funkcje komfortu, takie jak ogrzewanie siedzeń czy system infotainment.
• Blok mocy na akumulatorze to miejsce dla wysokoprądowych bezpieczników, chroniących główne obwody zasilania.

Różnice w układach pojawiają się w zależności od daty produkcji – na przykład modele po grudniu 2023 mają zmodyfikowane panele silnikowe, dostosowane do nowszych norm emisji spalin.

Schemat skrzynki w komorze silnika (Panel SB)

Ta skrzynka obsługuje kluczowe komponenty napędowe. W wersjach benzynowych dominują elementy jak cewki zapłonowe, podczas gdy diesle mają więcej bezpieczników dla systemów redukcji emisji. Oto szczegółowe przypisania, z amperażami i opisami:

• F1: 15A (benzyna) lub 30A (diesel) – Sterownik silnika; w dieslu wyższy amperaż ze względu na większe obciążenie.
• F2: 7.5A – Zawór regulacji ciśnienia oleju, pompa chłodzenia powietrza doładowanego, zawór chłodzący głowicę cylindrów; w dieslu obejmuje też przekaźnik systemu redukcji emisji.
• F3: 15A – Sonda lambda po i przed katalizatorem; kluczowa dla optymalizacji spalania.
• F4: 15A – Sterownik pompy paliwa; awaria może unieruchomić pojazd.
• F5: 20A – Czujnik poziomu i temperatury oleju, zawór sterowania ciśnieniem doładowania (diesel), zawór filtra węglowego (benzyna), wentylator chłodnicy; w benzynie 1.5 l obejmuje regulację wałków rozrządu.
• F6: 7.5A (diesel) lub 20A (benzyna) – Ogrzewanie wentylacji skrzyni korbowej (diesel), cewki zapłonowe 1-3 (benzyna); różnica amperażu odzwierciedla technologię zapłonu.
• F7: 15A – Pompa próżniowa układu hamulcowego (benzyna); niezbędna dla wspomagania hamulców.
• F8: 10A – Zawór dozowania paliwa (diesel); reguluje wtrysk.
• F9: 7.5A – Wyłącznik świateł stop; integruje się z systemem ABS.
• F10: 7.5A – Sterownik monitorowania akumulatora; zapobiega rozładowaniu.
• F12: 10A – Przekaźnik sprzęgła magnetycznego; w normach Euro 6.
• F14: 7.5A – Sterownik ABS, przekaźnik główny (benzyna) lub zasilania terminala 30 (diesel), sterownik silnika.
• F15: 30A – Jednostka mechatroniczna skrzyni DSG; dla automatycznych przekładni.
• F17: 7.5A – Sterownik silnika; dodatkowa ochrona.
• F18: 30A – Rozrusznik; kluczowy dla uruchamiania.
• F20: 40A lub 60A – Sterownik ABS; wyższy amperaż w wersjach z zaawansowanym hamowaniem.
• F21: 25A – Sterownik ABS; obsługuje pompy.
• F26: 50A – Wentylator chłodnicy; zapobiega przegrzaniu.
• F25, F27, F28: 40A każdy – Elementy grzewcze silnika (diesel); dla rozruchu w niskich temperaturach.

Przekaźniki w tej skrzynce to m.in. R1 (przekaźnik pompy paliwa), R6 (główny dla benzyny lub terminal 30 dla diesla) i R9 (sterownik świec żarowych w dieslu). W modelach po 2023 F5 może mieć 10A lub 15A w zależności od silnika.

Schemat skrzynki w kabinie pasażerskiej (Panel SC)

Tu koncentrują się funkcje codziennego użytku. Schematy różnią się dla kierownic lewo- i prawostronnych, co wpływa na przypisania pasów bezpieczeństwa.

• SC1: 20A – Sterownik rozpoznawania przyczepy.
• SC3: 30A – Sterownik pakietu audio cyfrowego; dla systemów dźwiękowych.
• SC6: 40A – Sterownik sieci pokładowej; centralny węzeł zasilania.
• SC8: 30A – Sterownik dmuchawy powietrza świeżego; klimatyzacja.
• SC10: 20A – Sterownik rozpoznawania przyczepy.
• SC12: 15A – Pas bezpieczeństwa przedni lewy (lewa kierownica) lub prawy (prawa kierownica).
• SC13: 7.5A – Przełącznik świateł obrotowych, czujnik deszczu i światła, sterownik elektroniki kolumny kierowniczej, złącze diagnostyczne.
• SC14: 10A – Sterownik elektroniki kolumny kierowniczej.
• SC15: 7.5A – Sterownik modułu połączeń alarmowych, wkładka deski rozdzielczej.
• SC16: 40A – Sterownik sieci pokładowej.
• SC17: 30A – Sterownik drzwi kierowcy (prawa kierownica) lub pasażera (lewa), tylne drzwi po stronie kierowcy lub pasażera.
• SC18: 30A – Sterownik sieci pokładowej.
• SC19: 25A – Sterownik elektroniki informacyjnej 1; infotainment.
• SC20: 30A – Sterownik sieci pokładowej.
• SC21: 30A – Sterownik ogrzewania reduktora; system AdBlue w dieslu.
• SC23: 7.5A – Kamera cofania; ułatwia parkowanie.
• SC24: 5A – Wyświetlacz przedniego panelu, uchwyt telefonu, sterownik stabilizacji transmisji.
• SC25: 7.5A – Sterownik elektroniki kolumny kierowniczej.
• SC26: 7.5A – Interfejs diagnostyczny magistrali danych.
• SC28: 7.5A – Czujnik alarmu antykradzieżowego.
• SC29: 7.5A – Klakson alarmu antykradzieżowego.
• SC30: 15A – Pas bezpieczeństwa przedni prawy (lewa kierownica) lub lewy (prawa kierownica).
• SC31: 15A – Sterownik ogrzewania i klimatyzacji; w wersjach Climatronic wyższy amperaż.
• SC32: 7.5A – Wyłącznik zapłonu/startera.
• SC33: 30A – Sterownik drzwi pasażera (prawa kierownica) lub kierowcy (lewa), tylne drzwi po stronie pasażera lub kierowcy.
• SC35: 40A – Sterownik sieci pokładowej.
• SC36: 20A – Sterownik sieci pokładowej.
• SC37: 30A – Sterownik ogrzewania siedzeń.
• SC38: 30A – Sterownik sieci pokładowej.
• SC39: 10A – Sterownik adaptacyjnego tempomatu, asystent parkowania, monitor martwego pola, kamera przednia.
• SC40: 7.5A – Regulator zasięgu reflektorów, przełącznik świateł, moduł przełączników konsoli, przełącznik cofania, lusterko wewnętrzne antyoślepiające.
• SC41: 7.5A – Regulator lusterek zewnętrznych.
• SC42: 7.5A – Czujnik pozycji sprzęgła, czujnik ciśnienia czynnika chłodniczego, przekaźniki startera.
• SC43: 15A – Przekaźnik pompy spryskiwaczy, silnik wycieraczki tylnej, elementy grzewcze dysz spryskiwaczy.
• SC44: 7.5A – Moduł przełączników konsoli, sterownik poduszek powietrznych.
• SC48: 7.5A – Sterownik blokady kolumny kierowniczej, interfejs systemu wejścia i startu.
• SC49: 7.5A – Przekaźnik systemu dozowania reduktora.
• SC51: 7.5A – Gniazda ładowania USB 1 i 2.
• SC52: 15A – Reflektor przedni prawy (LED).
• SC53: 7.5A – Mechanizm selektora, elektromagnes blokady kluczyka.
• SC54: 15A – Reflektor przedni lewy (LED).
• SC55: 20A – Zapalniczka; popularny punkt awarii od nadmiernego obciążenia.
• SC56: 30A – Sterownik ogrzewania i klimatyzacji.
• SC58: 7.5A – Pompa spryskiwaczy szyb przedniej i tylnej.
• SC59: 10A – Sterownik sieci pokładowej.
• SC60: 30A – Sterownik rozpoznawania przyczepy.
• SC61: 30A – Sterownik rozpoznawania przyczepy.

Przekaźniki obejmują R1 (zawór gazowy w benzynie lub reduktor w dieslu), R2 (pompa spryskiwaczy) i R3 (zasilanie terminala 15).

Schemat bloku mocy na akumulatorze (SA)

To wysokoprądowe bezpieczniki chroniące główne obwody.

• SA1: 350A – Rozrusznik, alternator z regulatorem napięcia.
• SA3: 150A – Ochrona wybranych bezpieczników w komorze silnika, przekaźniki główne.
• SA4: 80A – Ochrona wybranych bezpieczników w kabinie.
• SA5: 125A – Ochrona kolejnych bezpieczników w kabinie, przekaźniki zasilania.
• SA6: 80A – Wspomaganie kierownicy.

Różnice i porady Praktyczne

W modelach z 2019-2022 schematy są stabilne, ale od 2023 wprowadzono zmiany, jak rozdzielenie paneli na „do listopada” i „od grudnia”, dostosowując do norm Euro 6. Benzynowe 1.5 l mają dodatkowe bezpieczniki dla pompy próżniowej, a diesle – dla AdBlue. Typowe problemy? Przepalone SC55 od ładowarek czy F20 w ABS od wilgoci. Zawsze sprawdzaj bezpieczniki multimetrem, wymieniaj na identyczne amperażem – unikniesz pożaru. Regularna inspekcja, zwłaszcza po off-roadowych przygodach, przedłuża życie elektryki T-Crossa.

Znajomość tych schematów czyni T-Crossa nie tylko pojazdem, ale partnerem w codziennych wyzwaniach drogowych.
