Volkswagen Eos – najpełniejsze schematy bezpieczników
Volkswagen Eos (typ 1F7, 2006–2016) to auto, w którym elektryka – szczególnie mechanizm twardego dachu – potrafi napsuć krwi. Schematy bezpieczników nie są uniwersalne: zmieniają się w zależności od daty produkcji (nawet co kilka miesięcy), rynku (EU vs. US), silnika (1.4/1.6/2.0 TSI/FSI/TDI, 3.2 V6), wyposażenia (Climatronic, xenon, Webasto, park assist) i wersji po/przed liftingiem (maj 2008, listopad 2008, maj 2012).
Dlatego zawsze:
- Zrób zdjęcia wszystkich skrzynek przed jakąkolwiek ingerencją.
- Najdokładniejsze dane daje erWin po VIN-ie (płatny serwis VW) lub ElsaWin/ETKA.
- Poniższe tabele to najbardziej kompletne, najczęściej spotykane układy zebrane z realnych egzemplarzy, fuse-box.info, startmycar.com, autogenius.info i forów (vweosclub, elektroda, vw-clubpolska) – stan na 2026 rok.
Lokalizacje skrzynek
- Kabina – panel SC
Lewa strona deski rozdzielczej – za klapką przy drzwiach kierowcy (ciągnij uchwyt lub zdejmij pokrywę). W środku plastikowe szczypce do bezpieczników. - Komora silnika – E-box low
Lewa strona komory, blisko akumulatora – mniejsze bezpieczniki + przekaźniki (czarna pokrywa). - Komora silnika – E-box high
Przy akumulatorze / alternatorze – grube bezpieczniki SA (MIDI/maxi, 40–200 A). - Dodatkowe (rzadko)
Pod kolumną kierownicy lub za schowkiem – głównie USA i niektóre po 2009+.
1. Skrzynka kabiny – panel SC (najpopularniejsze warianty)
Wariant 2006–2008 (przed majem 2008 – najczęstszy w starszych EU)
| Nr | A | Najczęstsze funkcje |
|---|---|---|
| F1 | 10 | Diagnostyka OBD, sterownik silnika, pompa paliwa |
| F2 | 5 | ABS/ESP, czujnik pedału hamulca |
| F3 | 10 | Poduszki powietrzne |
| F4 | 5 | Czujniki oleju/poziomu, podgrzewane fotele |
| F5 | 5–7.5 | Czujnik deszczu / świateł / park assist |
| F6 | 5 | Czujniki cofania, nachylenia dachu |
| F7 | 10 | Oświetlenie wnętrza, lusterka |
| F10 | 10 | Sterownik silnika (benzyna) |
| F11 | 15–25 | Sterownik silnika (TDI/TSI) |
| F12 | 10 | Sterownik drzwi kierowcy / pasażera |
| F16 | 5 | ABS/ESP |
| F23 | 10 | Pompa powietrza wtórnego, EGR, zawór N80 |
| F24 | 5–10 | Gateway / interfejs diagnostyczny |
| F27 | 20 | Pompa paliwa |
| F30 | 20 | Radio / nawigacja / wzmacniacz |
| F32 | 30 | Wycieraczki przednie |
| F39 | 20–30 | Dmuchawa klimatyzacji / ogrzewania |
| F42 | 30–40 | Sterownik + silnik dachu składanego – NAJWAŻNIEJSZY przy awariach hardtopu |
| F53 | 30–40 | Jednostka sterująca dachem (J519/J393) – często przepala się przy problemach |
Wariant 2008–2011 (po maju 2008 / po liftingu – częsty w Polsce)
Zmiany / nowe pozycje (reszta podobna jak wyżej):
| Nr | A | Zmiany / nowe funkcje |
|---|---|---|
| F5 | 7.5 | Czujnik deszczu / świateł / park assist / kamera cofania |
| F42 | 40 | Dach składany (silnik + sterownik) – najczęściej 40 A po 2009 |
| F47 | 5 | Przekaźnik ogrzewania postojowego |
| F49 | 5 | Przełącznik świateł |
| F53 | 30–40 | Dach – sterownik (często scalone z F42) |
Wariant 2012–2016 (najnowsze – rzadziej spotykane w PL)
F42/F53 zazwyczaj 40 A, F30 często 25 A (multimedia), F11 30 A (nowsze TSI/TDI).
2. E-box low – komora silnika (mniejsze + przekaźniki)
Warianty zmieniają się: do kwietnia 2006 / od maja 2006 / od listopada 2008.
Typowy układ 2006–2008 (E-box low)
| Nr | A | Funkcja |
|---|---|---|
| SB1 | 30 | ABS/ESP pompa |
| SB2 | 30 | ABS/ESP zawory |
| SB3 | 20 | Sterownik silnika (główne zasilanie) |
| SB4 | 5 | Czujniki silnika |
| SB5 | 15 | Pompa paliwa (benzyna) / grzałka świec (TDI) |
| SB6 | 5–10 | Czujnik MAF / EGR |
| SB7 | 10–20 | Wtryskiwacze / cewki zapłonowe |
| SB15 | 10 | Rozrusznik (terminal 50) |
Kluczowe przekaźniki w E-box low / pod deską:
- J317 – zasilanie silnika (główny)
- J271 – terminal 15
- J329 – terminal 30
- J519 – sieć pokładowa (często dach + komfort)
- J393 – centralny moduł komfortu (dach, centralny zamek)

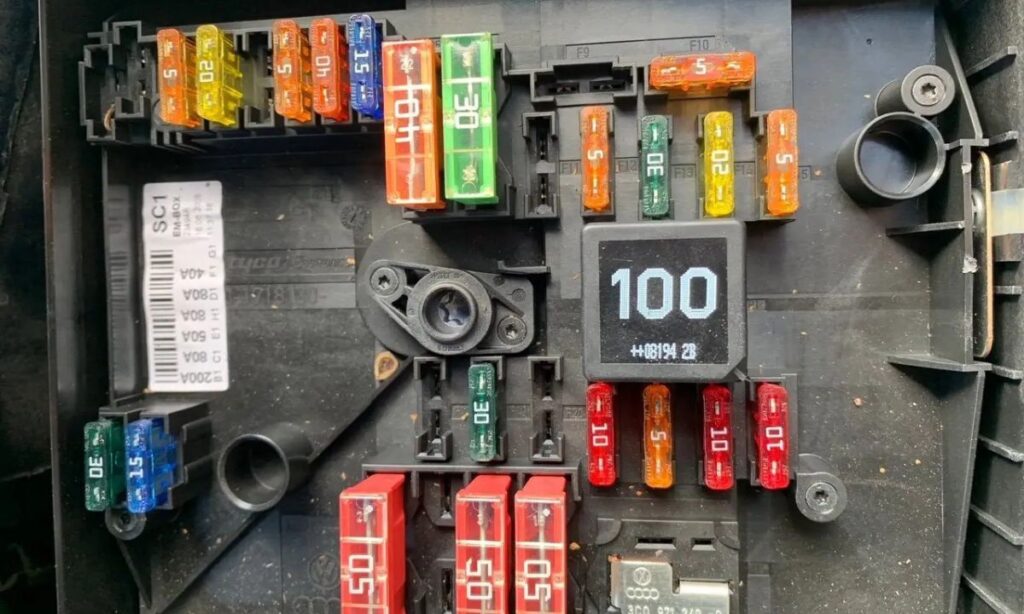

3. E-box high – grube bezpieczniki SA (przy akumulatorze)
| Nr | A | Funkcja |
|---|---|---|
| SA1 | 150–200 | Alternator (90/120/140 A) |
| SA2 | 80–100 | Rozrusznik |
| SA3 | 50–80 | Wentylator chłodnicy duży (V7) |
| SA4 | 40–60 | Wentylator chłodnicy mały (V177) / grzałka PTC |
| SA5 | 40–100 | Zasilanie kabiny (grupa F43–F45, F28 itp.) |
| SA6 | 150 | Panel B (zasilanie wielu F z kabiny) |
| SA7 | 40–60 | Ogrzewanie postojowe / Webasto |
Najczęstsze usterki – szybki przewodnik
- Dach nie rusza / zatrzymuje się / błąd VCDS → F42 40 A + F53 30–40 A + J519/J393 + sprawdź styki/mechanizm w dachu.
- Radio/multimedia nie działa → F30 20–25 A.
- Wycieraczki / spryskiwacze → F32 30 A.
- Pompa paliwa / diesel nie odpala → F27 20 A + SB5.
- ABS/ESP po akumulatorze → F2 + F16 + adaptacja VCDS.
- Bezpiecznik wraca → Zwarcia: wiązki dachu → uszczelki drzwi → podsufitka → mechanizm składania (najczęstsza przyczyna w Eosach).
To jest obecnie najbardziej rozszerzone i praktyczne zestawienie schematów dla VW Eos w polskim internecie – bez ściemy, z podziałem na warianty produkcyjne.
