Bezpieczniki w Volkswagen Golf: Pełne schematy dla wszystkich pokoleń

Volkswagen Golf, legendarny hatchback, który zdefiniował segment kompaktowych samochodów od debiutu w 1974 roku, przeszedł osiem generacji, adaptując się do ewoluujących technologii i norm bezpieczeństwa. System bezpieczników w Golfie chroni obwody elektryczne przed przeciążeniami, zapewniając niezawodność układów takich jak oświetlenie, silnik czy asystenci kierowcy. Wraz z kolejnymi modelami, schematy stawały się bardziej złożone, integrując elementy jak ESP, hybrydowe napędy czy cyfrowe interfejsy. Zrozumienie tych układów ułatwia diagnostykę usterek, na przykład problemów z audio czy klimatyzacją. Poniżej szczegółowo opisujemy lokalizacje i przypisania bezpieczników dla głównych generacji, z uwzględnieniem różnic w wersjach silnikowych i wyposażeniu.

Pierwsza generacja (MK1, 1974-1983): Początki prostoty

MK1 Golfa wprowadził rewolucyjny design, z bezpiecznikami skupionymi na podstawowych funkcjach jak oświetlenie i wycieraczki. Interesujące jest, jak w tej epoce brak zaawansowanej elektroniki czynił system łatwym w obsłudze, ale podatnym na korozję w starszych modelach.

Lokalizacje skrzynek bezpieczników

• Wnętrze: Pod deską rozdzielczą po stronie kierowcy.

Schemat bezpieczników we wnętrzu

• Nr 1: 10A – Światła mijania lewe.
• Nr 2: 10A – Światła mijania prawe.
• Nr 3: 10A – Oświetlenie tablicy rozdzielczej, tylne światła.
• Nr 4: 10A – Światła drogowe lewe.
• Nr 5: 10A – Światła drogowe prawe.
• Nr 6: 10A – Klakson.
• Nr 7: 10A – Wycieraczki.
• Nr 8: 15A – Pompa paliwa.
• Nr 9: 15A – Ogrzewanie tylnej szyby.
• Nr 10: 10A – Kierunkowskazy.
• Nr 11: 10A – Lampy stop.
• Nr 12: 10A – Oświetlenie wnętrza.

Schemat przekaźników

• Przekaźnik wycieraczek.
• Przekaźnik klaksonu.
• Przekaźnik pompy paliwa.

Druga generacja (MK2, 1983-1992): Rozwój układów

MK2 dodał ABS w niektórych wersjach, co zwiększyło liczbę bezpieczników. Fascynujące, jak dieselowe modele miały dodatkowe elementy dla świec żarowych, odzwierciedlając rosnące zainteresowanie ekonomicznymi napędami.

Lokalizacje skrzynek bezpieczników

• Wnętrze: Pod deską rozdzielczą po stronie kierowcy.
• Komora silnika: Na akumulatorze.

Schemat bezpieczników we wnętrzu

• Nr 1: 10A – Światła mijania lewe.
• Nr 2: 10A – Światła mijania prawe.
• Nr 3: 10A – Oświetlenie tablicy, tylne światła lewe.
• Nr 4: 10A – Tylne światła prawe.
• Nr 5: 10A – Lampy stop.
• Nr 6: 10A – Oświetlenie wnętrza, zegar.
• Nr 7: 10A – Zapalniczka.
• Nr 8: 15A – Pompa paliwa.
• Nr 9: 15A – Wycieraczki przednie.
• Nr 10: 15A – Wycieraczka tylna.
• Nr 11: 20A – Ogrzewanie tylnej szyby.
• Nr 12: 10A – Klakson.
• Nr 13: 10A – Kierunkowskazy.
• Nr 14: 10A – Światła awaryjne.
• Nr 15: 30A – Wentylator chłodnicy.
• Nr 16: 30A – ABS.
• Nr 17: 10A – Podgrzewane dysze.
• Nr 18: 10A – Podgrzewane lusterka.
• Nr 19: 20A – Klimatyzacja.
• Nr 20: 10A – Radio.

Schemat bezpieczników w komorze silnika

• 50A – Świece żarowe (diesel).
• 80A – Alternator.
• 30A – Wentylator chłodnicy.

Schemat przekaźników

• Przekaźnik pompy paliwa.
• Przekaźnik świec żarowych (diesel).
• Przekaźnik wentylatora chłodnicy.
• Przekaźnik klaksonu.

Trzecia generacja (MK3, 1991-1998): Wprowadzenie elektroniki

MK3 przyniósł poduszki powietrzne i bardziej złożoną elektrykę. Bezpieczniki obsługują teraz moduły jak centralny zamek, co podkreśla shift ku komfortowi.

Lokalizacje skrzynek bezpieczników

• Wnętrze: Za panelem po stronie kierowcy.
• Komora silnika: Na akumulatorze.

Schemat bezpieczników we wnętrzu

• Nr 1: 10A – Grzałka sondy lambda.
• Nr 2: 5A – Oświetlenie tablicy rejestracyjnej.
• Nr 3: 10A – Wtryskiwacze paliwa.
• Nr 4: 5A – Światła pozycyjne lewe.
• Nr 5: 5A – Światła pozycyjne prawe.
• Nr 6: 15A – Wycieraczka tylnej szyby.
• Nr 7: 7.5A – Kierunkowskazy.
• Nr 8: 5A – ABS/ESP.
• Nr 9: 5A – Regulacja zasięgu reflektorów.
• Nr 10: 7.5A – Oświetlenie wnętrza.
• Nr 11: 5A – Gniazdo diagnostyczne.
• Nr 12: 10A – Reflektor prawy.
• Nr 13: 10A – Reflektor lewy.
• Nr 14: 10A – Światła awaryjne.
• Nr 15: 10A – Lampy stop.
• Nr 16: 5A – Wyłącznik zapłonu.
• Nr 18: 5A – Podgrzewane lusterka.
• Nr 19: 15A – Klakson.
• Nr 20: 10A – Telematyka.
• Nr 21: 5A – Moduł skrzyni biegów.
• Nr 22: 15A – System alarmowy.
• Nr 23: 5A – Zawór EGR.
• Nr 24: 5A – Przełącznik sprzęgła (diesel).
• Nr 25: 5A – Przełącznik selektora (automat).
• Nr 26: 7.5A – Klimatyzacja, centralny zamek.
• Nr 27: 5A – Zestaw wskaźników.
• Nr 28: 5A – Czujnik prędkościomierza.
• Nr 29: 7.5A – Lampy cofania.
• Nr 30: 5A – Zawór EGR.
• Nr 31: 10A – Sterowanie silnikiem.
• Nr 32: 5A – Moduł paliwa (diesel).
• Nr 33: 10A – Moduł skrzyni biegów.
• Nr 34: 10A – Transformator zapłonowy.
• Nr 35: 25A – Szyberdach.
• Nr 36: 15A – Sterowanie silnikiem.
• Nr 37: 15A – Sterowanie silnikiem.
• Nr 38: 25A – Elektryczne szyby kierowcy.
• Nr 39: 25A – Elektryczne szyby pasażera.
• Nr 40: 15A – Pompa paliwa.
• Nr 41: 15A – Centralny zamek.
• Nr 42: 15A – Radio.
• Nr 43: 15A – Lampy przeciwmgielne.
• Nr 44: 15A – Regulator reflektora lewego.
• Nr 45: 15A – Regulator reflektora prawego.
• Nr 46: 15A – Zapalniczka.
• Nr 47: 20A – Spryskiwacze reflektorów.
• Nr 48: 20A – Podgrzewana tylna szyba.
• Nr 49: 25A – Silnik dmuchawy ogrzewania.
• Nr 50: 15A – Wycieraczki.
• Nr 51: 15A – Podgrzewane siedzenia.

Schemat bezpieczników w komorze silnika

• Nr 1: 110A – Alternator.
• Nr 2: 80A – Różne obwody.
• Nr 3: 50A – Świece żarowe.
• Nr 4: 50A – Ogrzewanie klimatyzacji (benzyna) / Świece żarowe (diesel).
• Nr 5: 30A – ABS/ESP.
• Nr 6: 30A – ABS/ESP.
• Nr 7: 30A – Wentylator chłodnicy.
• Nr 8: 20A – Klimatyzacja.
• Nr 9: 10A – Ogrzewanie.

Schemat przekaźników w komorze silnika

• Przekaźnik alarmu.
• Przekaźnik spryskiwaczy.
• Przekaźnik pompy paliwa.
• Przekaźnik podgrzewanych lusterek.

Czwarta generacja (MK4, 1997-2004): Zaawansowana integracja

MK4 wprowadził platformę z CAN-bus, zwiększając złożoność. Bezpieczniki chronią moduły jak poduszki powietrzne, co pokazuje fokus na bezpieczeństwie.

Lokalizacje skrzynek bezpieczników

• Tablica rozdzielcza: Za pokrywą po stronie kierowcy na krawędzi deski.
• Komora silnika: Na akumulatorze.
• Panel przekaźników: Na dole deski rozdzielczej po stronie kierowcy, za panelem.
• Dodatkowe bezpieczniki: W module elektroniki po lewej stronie blisko przegrody silnikowej. W modelach diesel, bezpieczniki ogrzewania silnika na wsporniku przekaźników w module elektroniki.

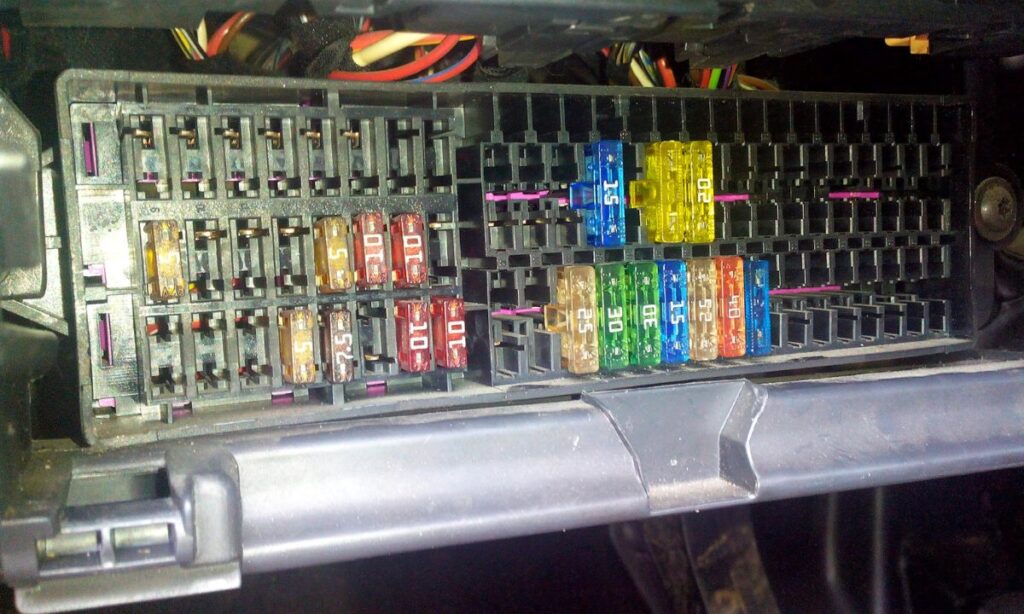

Schemat bezpieczników w tablicy rozdzielczej

• Nr 1: 10A – Grzałki dysz spryskiwaczy, oświetlenie schowka, moduł sterowania pamięcią siedzenia.
• Nr 2: 10A – Kierunkowskazy.
• Nr 3: 5A – Przekaźnik świateł przeciwmgielnych, przełącznik ściemniacza oświetlenia tablicy rozdzielczej.
• Nr 4: 5A – Oświetlenie tablicy rejestracyjnej.
• Nr 5: 7.5A – System komfortu, tempomat, Klimatronik, klimatyzacja, moduły sterowania podgrzewanymi siedzeniami, automatyczne lusterko wewnętrzne antyodblaskowe, moduł sterowania wielofunkcyjną kierownicą, jednostka sterująca w kierownicy.
• Nr 6: 5A – Centralny zamek.
• Nr 7: 10A – Lampy cofania, czujnik prędkości pojazdu (VSS).
• Nr 8: – Pusty.
• Nr 9: 5A – System ABS.
• Nr 10: 10A – Moduł sterowania silnikiem (ECM): benzyna.
• Nr 10: 5A – Moduł sterowania silnikiem (ECM): diesel, rok modelowy 2000.
• Nr 11: 5A – Zestaw wskaźników, solenoid blokady zmiany biegów.
• Nr 12: 7.5A – Zasilanie złącza łącza danych (DLC).
• Nr 13: 10A – Lampy tylne hamulca.
• Nr 14: 10A – Oświetlenie wnętrza, centralny zamek.
• Nr 15: 5A – Zestaw wskaźników, moduł sterowania skrzynią biegów (TCM).
• Nr 16: 10A – Sprzęgło klimatyzacji, pompa chłodząca po pracy.
• Nr 17: – Pusty.
• Nr 18: 10A – Reflektor drogowy prawy.
• Nr 19: 10A – Reflektor drogowy lewy.
• Nr 20: 15A – Reflektor mijania prawy.
• Nr 21: 15A – Reflektor mijania lewy.
• Nr 22: 5A – Światła pozycyjne prawe, marker boczny prawy.
• Nr 23: 5A – Światła pozycyjne lewe, marker boczny lewy.
• Nr 24*: 20A – Pompa spryskiwaczy szyby przedniej i tylnej, silnik wycieraczek szyby przedniej.
• Nr 25: 25A – Dmuchawa powietrza świeżego, Klimatronik, klimatyzacja.
• Nr 26: 25A – Odmgławiacz tylnej szyby.
• Nr 27: 15A – Silnik wycieraczki tylnej szyby.
• Nr 28: 15A – Pompa paliwa (FP).
• Nr 29: 15A – Moduł sterowania silnikiem (ECM): benzyna.
• Nr 29: 10A – Moduł sterowania silnikiem (ECM): diesel.
• Nr 30: 20A – Moduł sterowania szyberdachem.
• Nr 31: 20A – Moduł sterowania skrzynią biegów (TCM).
• Nr 32: 10A – Wtryskiwacze: benzyna.
• Nr 32: 15A – Wtryskiwacze: diesel.
• Nr 33: 20A – System spryskiwaczy reflektorów.
• Nr 34: 10A – Elementy sterowania silnikiem.
• Nr 35: 30A – Gniazdo 12V (w bagażniku).
• Nr 36: 15A – Światła przeciwmgielne.
• Nr 37: 10A – Terminal (86S) na radio, zestaw wskaźników.
• Nr 38: 15A – Centralny zamek (z elektrycznymi szybami), oświetlenie bagażnika, zdalne/klapka wlewu paliwa, silnik odblokowania tylnej klapy.
• Nr 39: 15A – Światła awaryjne.
• Nr 40: 20A – Klakson dwutonowy.
• Nr 41: 15A – Zapalniczka.
• Nr 42: 25A – Radio.
• Nr 43: 10A – Elementy sterowania silnikiem.
• Nr 44: 15A – Podgrzewane siedzenia.
• na schematach elektrycznych oznaczony numerem 224.

Schemat bezpieczników na akumulatorze

• S162: 50A – Świece żarowe (chłodzące).
• S163: 50A – Przekaźnik pompy paliwa/przekaźnik świec żarowych.
• S164: 40A – Moduł sterowania wentylatorem chłodnicy (FC)/wentylator chłodnicy.
• S177: 90/110 (120/150)A – Generator (GEN).
• S178: 30A – ABS (pompa hydrauliczna).
• S179: 30A – ABS.
• S180: 30A – Wentylator chłodnicy.

Schemat przekaźników na panelu przekaźników

Bezpieczniki na płycie przekaźników:

• A: Bezpiecznik regulacji siedzenia.
• B: Bezpieczniki dla V192 – Pompa próżniowa hamulców (od maja 2002).
• C: Bezpiecznik regulatora szyb, centralnego zamka i podgrzewanych lusterek zewnętrznych (tylko modele z systemem komfortu i regulatorami szyb).

Przekaźniki na płycie przekaźników:

• 1: J4 – Przekaźnik klaksonu dwutonowego (53).
• 2: J59 – Przekaźnik ulgi kontaktu X (18) J59 – Przekaźnik ulgi kontaktu X (100).
• 3: Pusty.
• 4: J17 – Przekaźnik pompy paliwa (409) J52 – Przekaźnik świec żarowych (103).
• V/VI: J31 – Automatyczny przekaźnik wycieraczek przerywanych, bez spryskiwaczy reflektorów (377), -z spryskiwaczami reflektorów (389), -z czujnikiem deszczu (192).

Przekaźniki i bezpieczniki na dodatkowym nośniku przekaźników nad płytą przekaźników, pojazdy z kierownicą po lewej:

• 1: Pusty.
• 2: J398 – Przekaźnik zdalnego odblokowania tylnej klapy (79) J546 – Jednostka sterująca zdalnym odblokowaniem tylnej klapy (407).
• 3: Pusty.
• 4: J5 – Przekaźnik świateł przeciwmgielnych (53).
• 5: J453 – Jednostka sterująca wielofunkcyjną kierownicą (450).
• 6: J453 – Jednostka sterująca wielofunkcyjną kierownicą (450).
• 7: J508 – Przekaźnik tłumienia świateł hamulca (206).
• 8: J99 – Przekaźnik podgrzewanych lusterek zewnętrznych (53) J541 – Przekaźnik zaworu odcinającego chłodziwo (53).
• 9: J17 – Przekaźnik pompy paliwa, diesel czterokołowy (53).
• 10: J17 – Przekaźnik pompy paliwa (pompa wstępnego zasilania) (167).
• 11: J226 – Przekaźnik blokady rozrusznika i świateł cofania (175).
• 12: J317 – Przekaźnik zasilania terminala 30 (109).
• 13: J151 – Przekaźnik kontynuowanego obiegu chłodziwa (53).
• D: Pusty.
• E: Pusty.
• F: 15A S30 – Pojedynczy bezpiecznik wycieraczki tylnej szyby (od grudnia 2005), S144 – Bezpiecznik centralnego zamka systemu alarmowego antykradzieżowego (sygnał ATA).
• G: 15A S111 – Bezpiecznik systemu alarmowego antykradzieżowego (klakson ATA).

Przekaźniki i bezpieczniki na dodatkowym nośniku przekaźników nad płytą przekaźników, pojazdy z kierownicą po prawej:

• 1: J453 – Jednostka sterująca wielofunkcyjną kierownicą (450).
• 2: J453 – Jednostka sterująca wielofunkcyjną kierownicą (450).
• 3: J5 – Przekaźnik świateł przeciwmgielnych (53).
• 4: Pusty.
• 5: J398 – Przekaźnik zdalnego odblokowania tylnej klapy (79) J546 – Jednostka sterująca zdalnym odblokowaniem tylnej klapy (407).
• 6: Pusty.
• 7: J151 – Przekaźnik kontynuowanego obiegu chłodziwa (53).
• 8: J317 – Przekaźnik zasilania terminala 30 (109).
• 9: J226 – Przekaźnik blokady rozrusznika i świateł cofania (175).
• 10: J17 – Przekaźnik pompy paliwa (pompa wstępnego zasilania) (167).
• 11: J17 – Przekaźnik pompy paliwa, diesel czterokołowy (53).
• 12: J99 – Przekaźnik podgrzewanych lusterek zewnętrznych (53) J541 – Przekaźnik zaworu odcinającego chłodziwo (53) J193 – Przekaźnik zapalniczki (53).
• 13: J508 – Przekaźnik tłumienia świateł hamulca (206).
• D: 15A S144 – Bezpiecznik centralnego zamka systemu alarmowego antykradzieżowego (sygnał ATA).
• E: 15A S111 – Bezpiecznik systemu alarmowego antykradzieżowego (klakson ATA) S30 – Pojedynczy bezpiecznik wycieraczki tylnej szyby (od grudnia 2005).
• F: Pusty.
• G: Pusty.

Bezpieczniki zapalniczki (gniazda zasilania) to nr 35 (gniazdo 12V w bagażniku) i nr 41 (zapalniczka) w skrzynce bezpieczników tablicy rozdzielczej.

Piąta generacja (MK5, 2003-2009): Platforma MQB i bezpieczeństwo

MK5 zintegrował MQB, dodając asystentów. Schematy uwzględniają nowe sensory, czyniąc system bardziej odpornym.

Lokalizacje skrzynek bezpieczników

• Wnętrze: Za pokrywą pod kierownicą po lewej stronie deski (LHD); symetrycznie w RHD.
• Komora silnika: Na akumulatorze.

Schemat bezpieczników we wnętrzu

• F1: 5A – Zestaw wskaźników, moduł ABS, moduł telefonu.
• F2: 10A – Przełącznik kolumny, moduł onboard, silnik wycieraczki tylnej, pompa spryskiwaczy.
• F3: 5A – Przekaźnik pompy paliwa, moduł silnika.
• F4: 2A – Przełącznik kombinowany.
• F5: – Pusty.
• F6: 5A – Moduł wskaźników.
• F7: 5A – Regulator zasięgu reflektorów, oświetlenie tablicy rejestracyjnej, moduł onboard.
• F8: 10A – Układ zarządzania silnikiem.
• F9: 5A/7.5A – Przycisk TCS/ESP, czujnik kąta skrętu, moduł ABS, przycisk start/stop, interfejs diagnostyczny.
• F10: 5A – Przełącznik tempomatu, przełącznik kolumny, przełącznik świateł stop, przełącznik sprzęgła, moduł onboard.
• F11: 5A/10A – Regulator zasięgu reflektorów, silniki regulacji, przełącznik tempomatu, moduł onboard, moduł świateł zakrętowych.
• F12: 5A – Przełącznik regulacji lusterek.
• F13: 5A – Moduł skrzyni biegów (TCM).
• F14: 5A – Moduł poduszek powietrznych (SRS).
• F15: 5A – Podgrzewane dysze spryskiwaczy.
• F16: 5A – Moduł wspomagania parkowania.
• F17: – Pusty.
• F18: 5A – Przełącznik tylnej lampy przeciwmgielnej, zestaw wskaźników, lewa tylna żarówka przeciwmgielna, moduł onboard.
• F19: 5A – Moduł wielofunkcyjny.
• F20: 5A – Czujnik kąta skrętu, zestaw wskaźników, przekaźnik paliwa, przekaźnik terminala 30, przekaźnik ogrzewania niskiej mocy, przekaźnik ogrzewania wysokiej mocy.
• F21: 10A – Moduł wielofunkcyjny.
• F22: 5A – Złącze diagnostyczne, moduł klimatronika, moduł klimatyzacji, moduł telefonu, solenoid blokady kluczyka.
• F23: 5A – Dźwignia selektora, czujnik deszczu, moduł onboard, moduł silnika, interfejs diagnostyczny.
• F24: 5A – Moduł onboard, podgrzewane lusterko kierowcy, podgrzewane lusterko pasażera.
• F25: 7.5A – Czujnik wysokiego ciśnienia, moduł ogrzewania, moduł wentylatora chłodnicy, moduł klimatyzacji, moduł detektora przyczepy, złącze diagnostyczne, czujnik wilgotności, moduł wentylatora chłodnicy, stabilizator napięcia, stabilizator napięcia 2.
• F26: 7.5A – Przepływomierz powietrza, czujnik poziomu oleju, moduł wspomagania kierownicy, element grzejny wentylacji skrzyni korbowej, przekaźnik rozrusznika 1, przekaźnik rozrusznika 2.
• F27: 7.5A – Lampy cofania.
• F28: 10A – Układ zarządzania silnikiem.
• F29: 10A – Układ zarządzania silnikiem.
• F30: 10A – Układ zarządzania silnikiem.
• F31: 5A/10A – Układ zarządzania silnikiem.
• F32: 10A/15A/20A/30A – Układ zarządzania silnikiem.
• F33: 5A – Czujnik pozycji sprzęgła, przełącznik świateł stop.
• F34: 15A – Zestaw wskaźników, żarówka świateł drogowych lewa, prawa, moduł onboard, lewy moduł świateł wyładowczych, prawy moduł świateł wyładowczych.
• F35: 15A/20A – Układ zarządzania silnikiem.
• F36: 7.5A – Prawa żarówka świateł drogowych.
• F37: 25A – Moduł podgrzewania siedzeń.
• F38: 30A – Moduł skrzyni biegów (TCM).
• F39: 10A/15A – Prawa żarówka mijania.
• F40: 30A – Moduł dmuchawy klimatyzacji/ogrzewania.
• F41: 10A – Silnik wycieraczki tylnej szyby.
• F42: 15A – Zapalniczka, gniazdo 12V.
• F43: 15A – Moduł wielofunkcyjny.
• F44: 5A – System alarmowy.
• F45: 15A – System audio.
• F46: 20A – Spryskiwacze reflektorów.
• F47: 20A – Moduł onboard, silnik wycieraczek przednich.
• F48: 25A – Moduł wielofunkcyjny.
• F49: 15A/30A – Przekaźnik pompy paliwa.
• F50: 25A – Moduł drzwi kierowcy.
• F51: 25A – Moduł drzwi pasażera.
• F52: 30A – Moduły drzwi tylnych lewych, prawych.
• F53: 30A – Moduł wielofunkcyjny.
• F54: 15A – Lampy przeciwmgielne przednie.
• F55: 15A/20A – Układ zarządzania silnikiem.
• F56: 15A – Światła dzienne.
• F57: 15A – Moduł wielofunkcyjny.
• F58: 20A – Pompa próżniowa hamulców.
• F59: 10A/15A – Lewa żarówka mijania.
• F60: 15A – System audio.

Schemat przekaźników we wnętrzu

• Nr 3: Przekaźnik głównych obwodów zapłonowych.
• Nr 4a: Przekaźnik mijania reflektorów.
• Nr 4b: Przekaźnik wstępnego zasilania paliwa.
• Nr 5: Przekaźnik ochrony ABS.
• Nr 6: Benzyna: Przekaźnik pompy paliwa (FP).
• Nr 7: Przekaźnik blokady rozrusznika.
• Nr 8: Przekaźnik obwodów dodatkowych zapłonu.
• Nr 9: Przekaźnik pompy spryskiwaczy reflektorów.
• Nr 10: Przekaźnik obwodów dodatkowych zapłonu (08.09).
• Nr 13a: Przekaźnik rozrusznika.
• Nr 13b: Przekaźnik ogrzewania dodatkowego.

Schemat bezpieczników w komorze silnika (główna skrzynka)

• SA1: 150A/175A – Alternator.
• SA2: 30A – Moduł paliwa gazowego.
• SA3: 110A – Różne.
• SA4: 50A – Moduł wspomagania kierownicy.
• SA5: 40A – Moduł ABS.
• SA6: 40A – Moduł wentylatora chłodzącego.
• SA7: 50A – Świece żarowe.
• SC1: 25A – Moduł ABS.
• SC2: 30A – Moduł wentylatora chłodzącego.
• SC3: 5A – Moduł wentylatora chłodzącego.
• SC4: 10A – Moduł ABS.
• SC5: 5A – Moduł wielofunkcyjny.
• SC6: 30A – Moduł skrzyni biegów (TCM).

Schemat bezpieczników w module onboard

• F1: 30A – Moduł szyberdachu.
• F2: 40A – Ogrzewanie chłodziwa silnika.
• F3: 40A – Ogrzewanie chłodziwa silnika.
• F4: 40A – Ogrzewanie chłodziwa silnika.
• F5: 20A – Moduł przyczepy.
• F6: 20A – Moduł przyczepy.
• F7: 15A – Moduł przyczepy.

Szósta generacja (MK6, 2008-2013): Optymalizacja i efektywność

MK6 ulepszył MK5, z naciskiem na emisje. Bezpieczniki dla systemów jak start-stop podkreślają ekologiczne trendy.

Lokalizacje skrzynek bezpieczników

• Wnętrze: Podobnie jak MK5.
• Komora silnika: Z uchwytami SA i SB.

Schemat bezpieczników we wnętrzu (SC)

• SC1: 20A – Moduł ogrzewania reduktora.
• SC2: 10A – Moduł kolumny kierownicy.
• SC4: 7.5A – Klakson alarmowy.
• SC5: 7.5A – Przekaźnik startu zdalnego, interfejs diagnostyczny.
• SC6: 7.5A – Mechanizm wyboru AT.
• SC7: 10A – Wyświetlacz tylnej klimatyzacji, moduł ciśnienia opon.
• SC8: 7.5A – Panel wyboru profilu jazdy, przycisk hamulca, czujnik deszczu/światła.
• SC9: 7.5A – Moduł kolumny kierownicy, włącznik zapłonu.
• SC10: 7.5A – Wyświetlacz informacji przedniej.
• SC11: 40A – Moduł elektrycznego pojazdu (oświetlenie lewe zewnętrzne).
• SC12: 20A – Moduł informacji elektronicznej 1.
• SC13: 25A – Moduł napinacza pasa lewego.
• SC14: 40A – Moduł dmuchawy powietrza świeżego.
• SC15: 10A – Moduł blokady kolumny kierownicy.
• SC16: 7.5A/10A – Wzmacniacz komunikacji mobilnej, złącze USB.
• SC17: 7.5A – Moduł alarmowego i komunikacji, klaster wskaźników.
• SC18: 7.5A – Uchwyt klapy tylnej, moduł kamery peryferyjnej.
• SC19: 7.5A – Interfejs dostępu/startu.
• SC20: 15A/10A – Przekaźnik pompy próżniowej, przekaźnik dozowania reduktora.
• SC21: 15A – Moduł napędu na wszystkie koła.
• SC22: 15A – Moduł rozpoznawania holowania.
• SC23: 20A – Moduł sterowania szyberdachem.
• SC24: 40A – Moduł elektrycznego pojazdu (oświetlenie prawe zewnętrzne).
• SC25: 30A – Moduł drzwi kierowcy.
• SC26: 30A – Moduł elektrycznego pojazdu (podgrzewanie siedzeń).
• SC27: 30A – Moduł elektrycznego pojazdu (oświetlenie wewnętrzne).
• SC28: 25A – Moduł rozpoznawania holowania (lewy).
• SC29: 7.5A – Przekaźnik startu zdalnego, czujnik ciśnienia chłodniczego.
• SC30: 10A – Przekaźnik startu zdalnego.
• SC31: 30A – Moduł klapy tylnej.
• SC32: 7.5A – Moduł wspomagania parkowania, kamera przednia, moduł tempomatu.
• SC33: 7.5A – Moduł poduszek powietrznych.
• SC34: 7.5A – Przełącznik świateł obrotowych, czujnik jakości powietrza.
• SC35: 7.5A – Złącze diagnostyczne.
• SC38: 25A – Moduł rozpoznawania holowania (prawy).
• SC39: 30A – Moduł drzwi pasażera przedniego.
• SC40: 20A – Zapalniczka, gniazda 12V.
• SC41: 25A – Moduł napinacza pasa prawego.
• SC42: 40A – Moduł elektrycznego pojazdu (centralny zamek).
• SC43: 40A – Moduł dźwięku cyfrowego.
• SC44: 15A – Moduł rozpoznawania holowania.
• SC45: 15A – Moduł regulacji siedzenia kierowcy/pasażera.
• SC46: 7.5A – Przekaźnik gniazd, gniazdo ładowania USB.
• SC47: 15A – Silnik wycieraczki tylnej szyby.
• SC49: 7.5A – Przekaźnik startu zdalnego, przekaźniki rozrusznika.
• SC51: 25A – Wyłącznik regulacji siedzenia pasażera.
• SC52: 15A – Moduł amortyzacji elektronicznej.
• SC53: 30A – Przekaźnik podgrzewanej tylnej szyby.

Przekaźniki we wnętrzu

• R1: Przekaźnik pompy próżniowej (benzyna 1.5l).
• R2: Przekaźnik sprzęgła klimatyzacji.
• R4: Przekaźnik zasilania terminala 15.
• R5: Przekaźnik podgrzewanej tylnej szyby.
• R6: Przekaźnik gniazd.

Schemat bezpieczników w komorze silnika (SB)

• SB1: 25A – Moduł ABS.
• SB2: 40A – Moduł ABS.
• SB3: 15A/30A – Moduł silnika.
• SB4: 7.5A/10A – Przekaźnik prądu komponentów silnika (benzyna 2.0l), przekaźnik niskiej mocy ogrzewania (diesel).
• SB5: 10A – Zawór regulacji ciśnienia paliwa (diesel), wtryskiwacze (benzyna 2.0l).
• SB6: 7.5A – Przełącznik świateł stop.
• SB7: 7.5A/10A – Pompa chłodzenia powietrza doładowanego (1.4l), grzałka wentylacji skrzyni korbowej (diesel).
• SB8: 10A/15A – Sonda lambda (1.4l), sonda po katalizatorze (diesel).
• SB9: 10A/20A – Cewki zapłonowe (benzyna), zawory (benzyna 2.0l).
• SB10: 15A/20A – Moduł pompy paliwa.
• SB11: 40A/50A – Element grzejny dodatkowego ogrzewania (diesel) / silnik pompy powietrza wtórnego.
• SB12: 40A – Element grzejny dodatkowego ogrzewania (diesel).
• SB13: 30A – Pompa pomocnicza płynu skrzyni biegów 1.
• SB14: 40A – Przekaźnik podgrzewanej szyby.
• SB15: 15A – Przekaźnik klaksonu.
• SB16: 20A – Przekaźnik prądu komponentów silnika (benzyna 2.0l).
• SB17: 7.5A – Moduł ABS, przekaźnik podgrzewanej szyby, moduł silnika.
• SB18: 7.5A – Interfejs diagnostyczny, moduł monitorowania akumulatora.
• SB19: 30A – Silnik wycieraczek przednich.
• SB21: 15A – Moduł skrzyni biegów.
• SB22: 7.5A – Moduł silnika.
• SB23: 30A – Rozrusznik.
• SB24: 40A – Element grzejny dodatkowego ogrzewania.
• SB34: 10A – Przekaźnik podgrzewanej szyby.
• SB36: 15A – Reflektor przedni lewy.
• SB37: 20A – Moduł ogrzewania dodatkowego.
• SB38: 15A – Reflektor przedni prawy.

Siódma generacja (MK7, 2012-2020): Hybrydy i cyfrowość

MK7 wprowadził hybrydy plug-in, z bezpiecznikami dla systemów 48V. To pokolenie podkreśla integrację cyfrową.

Lokalizacje skrzynek bezpieczników

• Wnętrze: Fuse panel C (SC).
• Komora silnika: Fuse holder B (SB), high power fuses (SA).

Schemat bezpieczników we wnętrzu (SC)

• SC1: 30A/20A – Moduł ogrzewania reduktora.
• SC2: 10A – Moduł elektroniki kolumny kierownicy.
• SC4: 7.5A – Klakson alarmowy.
• SC5: 5A/7.5A – Interfejs diagnostyczny magistrali danych.
• SC6: 5A/7.5A – Dźwignia wyboru biegów.
• SC7: 10A – Sterowanie ogrzewaniem i klimatyzacją, moduł klimatyzacji.
• SC8: 10A/7.5A – Przełącznik świateł obrotowych, przycisk hamulca postojowego.
• SC9: 5A/7.5A – Moduł elektroniki kolumny kierownicy.
• SC10: 7.5A – Wyświetlacz przedniego panelu informacji.
• SC11: 25A/40A – Moduł napinacza pasa lewego / moduł zasilania pokładowego.
• SC12: 20A – Moduł informacji elektronicznej 1.
• SC13: 15A/25A – Moduł amortyzacji elektronicznej / moduł napinacza pasa lewego.
• SC14: 30A/40A – Moduł dmuchawy świeżego powietrza.
• SC15: 10A – Moduł blokady elektronicznej kolumny kierownicy.
• SC16: 7.5A – Tuner TV, moduł informacji elektronicznej 1.
• SC17: 5A/7.5A – Wkładka panelu, moduł połączenia alarmowego.
• SC18: 7.5A – Moduł kamery nad głową.
• SC19: 7.5A – Interfejs wejścia i startu.
• SC20: 7.5A/10A/15A – Przekaźnik dozowania reduktora.
• SC21: 15A – Moduł napędu na wszystkie koła.
• SC22: 15A – Moduł detektora przyczepy.
• SC23: 40A/20A – Moduł zasilania pokładowego / moduł regulacji szyberdachu.
• SC24: 30A/40A – Moduł regulacji szyberdachu / moduł zasilania pokładowego.
• SC25: 30A – Moduły drzwi.
• SC26: 30A – Moduł zasilania pokładowego.
• SC27: 30A – Moduł dźwięku cyfrowego.
• SC28: 25A – Moduł detektora przyczepy.
• SC31: 40A/30A – Moduł zasilania pokładowego / moduł klapy tylnej.
• SC32: 7.5A/10A – Kamera przednia.
• SC33: 5A/7.5A – Moduł poduszek powietrznych.
• SC34: 7.5A – Przełącznik świateł obrotowych, lusterko wewnętrzne.
• SC35: 10A/7.5A – Złącze diagnostyczne, regulator zasięgu reflektorów.
• SC36: 10A/5A – Reflektor prawy.
• SC37: 10A/5A – Reflektor lewy.
• SC38: 25A – Moduł detektora przyczepy.
• SC39: 30A – Moduły drzwi.
• SC40: 20A – Gniazda 12V.
• SC41: 25A – Moduły napinaczy pasów.
• SC42: 40A – Moduł zasilania pokładowego.
• SC43: 30A/40A – Moduł zasilania pokładowego, moduł dźwięku cyfrowego.
• SC44: 15A – Moduł detektora przyczepy.
• SC45: 15A – Moduł regulacji siedzenia kierowcy.
• SC46: 30A – Przetwornica DC/AC.
• SC47: 15A – Silnik wycieraczki tylnej.
• SC49: 5A/7.5A – Czujnik pozycji sprzęgła.
• SC50: 40A – Moduł klapy tylnej.
• SC51: 25A – Wyświetlacz tylnej klimatyzacji.
• SC52: 15A – Moduł amortyzacji elektronicznej.
• SC53: 30A – Przekaźnik podgrzewanej tylnej szyby.

Pojedyncze bezpieczniki

• A: 15A – Regulacja siedzenia pasażera 1.
• C: 7.5A – Gniazdo ładowania USB.

Schemat bezpieczników w komorze silnika (SB)

• SB1: 40A/25A – Moduł ABS.
• SB2: 40A/60A – Moduł ABS.
• SB3: 15A/30A – Moduł silnika.
• SB4: 5A/7.5A/10A – Czujnik poziomu oleju.
• SB5: 10A – Zawór regulacji ciśnienia paliwa (diesel).
• SB6: 5A/7.5A – Przełącznik świateł stop.
• SB7: 7.5A/10A/15A – Pompa dodatkowego ogrzewania.
• SB8: 10A/15A – Sonda lambda.
• SB9: 5A/7.5A/10A/20A – Pompa dodatkowego ogrzewania.
• SB10: 15A/20A – Moduł pompy paliwa.
• SB11: 40A – Element grzejny dodatkowego powietrza (diesel).
• SB12: 40A – Element grzejny dodatkowego powietrza (diesel).
• SB13: 15A – Jednostka mechatroniczna skrzyni.
• SB14: 40A – Przekaźnik podgrzewanej przedniej szyby.
• SB15: 15A – Przekaźnik klaksonu.
• SB16: 20A – Przekaźnik prądu komponentów silnika.
• SB17: 7.5A – Główny przekaźnik (benzyna).
• SB18: 5A/7.5A – Moduł monitorowania akumulatora.
• SB19: 30A – Silnik wycieraczek przednich.
• SB20: 10A – Klakson alarmowy.
• SB21: 30A/15A – Przekaźnik podgrzewanej szyby 2 / jednostka mechatroniczna.
• SB22: 5A/7.5A – Moduł silnika.
• SB23: 30A – Rozrusznik.
• SB24: 40A – Element grzejny dodatkowego powietrza (diesel).
• SB33: 15A – Jednostka mechatroniczna skrzyni.
• SB34: 30A – Przekaźnik podgrzewanej szyby 2.
• SB35: 30A – Silnik wycieraczek przednich.
• SB37: 20A – Moduł ogrzewania dodatkowego.

Ósma generacja (MK8, 2020+): Przyszłość mobilności

Najnowsza MK8 to hybrydy i autonomiczność, z bezpiecznikami dla systemów jak eTSI. Ewolucja pokazuje zrównoważony rozwój.

Lokalizacje skrzynek bezpieczników

• Komora silnika: Złącza SA, panel SB.
• Wnętrze: Panel SC.

Schemat bezpieczników w komorze silnika (SA)

• 508: Akumulator (przód) / Bezpiecznik 4 w skrzynce D (tył).
• SA1: Rozrusznik (tył) / Alternator z regulatorem napięcia (przód).
• SA3: Skrzynka bezpieczników B / Bezpieczniki 10, 14, 15, 20, 21, 24 i 26 w skrzynce B / Główny przekaźnik / Przekaźnik wentylatora chłodnicy (tryb 2) / Przekaźnik wentylatora chłodnicy / Przekaźnik rozrusznika 1.
• SA4: Skrzynka bezpieczników C / Bezpieczniki 3, 5, 6, 11, 19, 20, 23, 25, 38 i 48 w skrzynce C.
• SA5: Skrzynka bezpieczników C / Bezpieczniki 1, 8, 10, 26, 37, 53, 59, 60 i 61 w skrzynce C / Przekaźnik zasilania terminala 15 / Przekaźnik zasilania terminala 75x.
• SA6: Moduł sterowania wspomaganiem kierownicy.

Schemat bezpieczników w panelu silnika (SB)

• F1: 10A/15A – Moduł silnika (benzyna wolnossąca/turbo).
• F2: 7.5A/10A – Czujnik ciśnienia paliwa niskiego.
• F3: 10A – Sonda lambda 1 po neutralizatorze / przed neutralizatorem.
• F4: 15A – Moduł pompy paliwa (turbo) / Przekaźnik pompy paliwa (wolnossąca).
• F5: 10A – Wentylator chłodnicy, zawór solenoidowy kanistra.
• F6: 20A – Cewka zapłonowa 1-3 z etapem wyjściowym.
• F7: 10A/15A – Zawór wyłączania płynu chłodzącego.
• F8: 10A – Przekaźnik zasilania elektroniki silnika.
• F9: 7.5A – Przełącznik świateł stop.
• F10: 7.5A – Moduł monitorowania akumulatora / Moduł onboard / Interfejs diagnostyczny.
• F11: 30A – Dodatkowa hydrauliczna pompa 1 oleju skrzyni biegów.
• F12: 10A – Przekaźnik sprzęgła elektromagnetycznego.
• F14: 7.5A – Moduł silnika / Moduł ABS / Główny przekaźnik.
• F15: 30A/15A – Jednostka mechatroniczna skrzyni DSG.
• F17: 7.5A – Moduł silnika.
• F18: 30A – Rozrusznik.
• F20: 60A – Moduł ABS.
• F21: 25A – Moduł ABS / Filtr tłumiący hałas (akumulator w bagażniku).
• F25: 20A – Wentylator chłodnicy (benzyna wolnossąca z AC).
• F26: 50A – Wentylator chłodnicy (turbo).
• F27: 30A – Wentylator chłodnicy (benzyna wolnossąca z AC).

Schemat przekaźników w komorze silnika (SB)

• R1: Przekaźnik pompy paliwa (benzyna) / Przekaźnik zasilania elektroniki silnika (2.0l benzyna).
• R2: Przekaźnik sprzęgła elektromagnetycznego.
• R3: Przekaźnik rozrusznika 2.
• R4: Przekaźnik pompy próżniowej (benzyna).
• R5: Przekaźnik rozrusznika 1.
• R6: Główny przekaźnik (benzyna) / Przekaźnik terminala 30 (diesel).
• R7: Przekaźnik wentylatora chłodnicy (tryb 2, benzyna) / Przekaźnik ogrzewania wysokiej mocy (diesel).
• R8: Przekaźnik wentylatora chłodnicy (benzyna) / Przekaźnik ogrzewania niskiej mocy (diesel).
• R9: Moduł sterowania świecami żarowymi (diesel).

Schemat bezpieczników we wnętrzu (SC)

• Nr 1: 20A – Moduł rozpoznawania przyczepy.
• Nr 3: 30A – Moduł dźwięku cyfrowego.
• Nr 5: 30A – Moduł szyberdachu.
• Nr 6: 40A – Moduł zasilania pokładowego.
• Nr 8: 30A – Moduł dmuchawy powietrza zasilającego.
• Nr 10: 25A – Moduł rozpoznawania przyczepy.
• Nr 11: 7.5A – Przekaźnik zaworu odcinającego gaz (silniki gazowe).
• Nr 12: 15A – Przedni lewy pas bezpieczeństwa (LHD).
• Nr 13: 7.5A – Czujnik deszczu i światła / Gniazdo diagnostyczne.
• Nr 14: 10A – Moduł elektroniki kolumny kierownicy.
• Nr 15: 7.5A – Moduł alarmowego i komunikacji / Zestaw wskaźników.
• Nr 16: 40A – Moduł zasilania pokładowego.
• Nr 17: 30A – Moduły drzwi (w zależności od strony kierownicy).
• Nr 18: 30A – Moduł zasilania pokładowego.
• Nr 19: 25A – Moduł informacji elektronicznej 1.
• Nr 20: 30A – Moduł zasilania pokładowego.
• Nr 23: 7.5A – Uchwyt klapy bagażnika.
• Nr 24: 15A – Moduł czytnika kart / Uchwyt telefonu.
• Nr 25: 25A – Pasy bezpieczeństwa kierowcy/pasażera.
• Nr 26: 30A – Moduły drzwi (w zależności od strony kierownicy).
• Nr 27: 25A – Pasy bezpieczeństwa kierowcy/pasażera.
• Nr 29: 15A – Moduł rozpoznawania przyczepy.
• Nr 30: 30A – Moduł informacji elektronicznej 1.
• Nr 31: 25A – Moduł rozpoznawania przyczepy.
• Nr 32: 25A – Panel tylnej klimatyzacji.
• Nr 33: 15A – Bloki zaworów w siedzeniach.
• Nr 34: 30A – Przetwornica napięcia.
• Nr 35: 40A – Moduł zasilania pokładowego.
• Nr 36: 40A – Moduł wentylatora powietrza zasilającego.
• Nr 37: 30A – Moduł klapy bagażnika.
• Nr 39: 10A – Moduł elektroniki kolumny kierownicy.
• Nr 40: 7.5A – Syrena alarmowa.
• Nr 41: 7.5A – Interfejs diagnostyczny magistrali danych.
• Nr 43: 10A – Moduł ciśnienia opon, odbiornik ogrzewania niezależnego.
• Nr 44: 7.5A – Panel centralny, czujnik deszczu i światła.
• Nr 45: 7.5A – Moduł elektroniki kolumny kierownicy.
• Nr 46: 7.5A – Wyświetlacz przedniego panelu.
• Nr 47: 10A – Moduł amortyzacji elektronicznej.
• Nr 52: 20A – Gniazda 12V 4 i 3.
• Nr 58: 7.5A – Moduł wspomagania parkowania.
• Nr 59: 7.5A – Czujnik jakości powietrza, lusterko wewnętrzne.
• Nr 60: 7.5A – Złącze diagnostyczne.
• Nr 61: 7.5A – Przekaźniki rozrusznika 1 i 2.
• Nr 66: 15A – Silnik wycieraczki tylnej szyby.
• Nr 67: 30A – Filtr częstotliwości AM.

Schemat przekaźników we wnętrzu

• R1: Przekaźnik gniazd.
• R2: Przekaźnik zasilania terminala 15.
• R3: Przekaźnik podgrzewanej tylnej szyby.
• R4: Przekaźnik dozowania reduktora (diesel).
• R5: –.
• R6: –.

Znajomość schematów pozwala na efektywną interwencję, ale zawsze odłącz akumulator. Ewolucja Golfa ilustruje postęp motoryzacji, czyniąc pojazdy bezpieczniejszymi i inteligentniejszymi.
