Bezpieczniki w Volkswagen Touareg: Schematy dla wszystkich pokoleń

PrzezSergiusz Kułakowicz

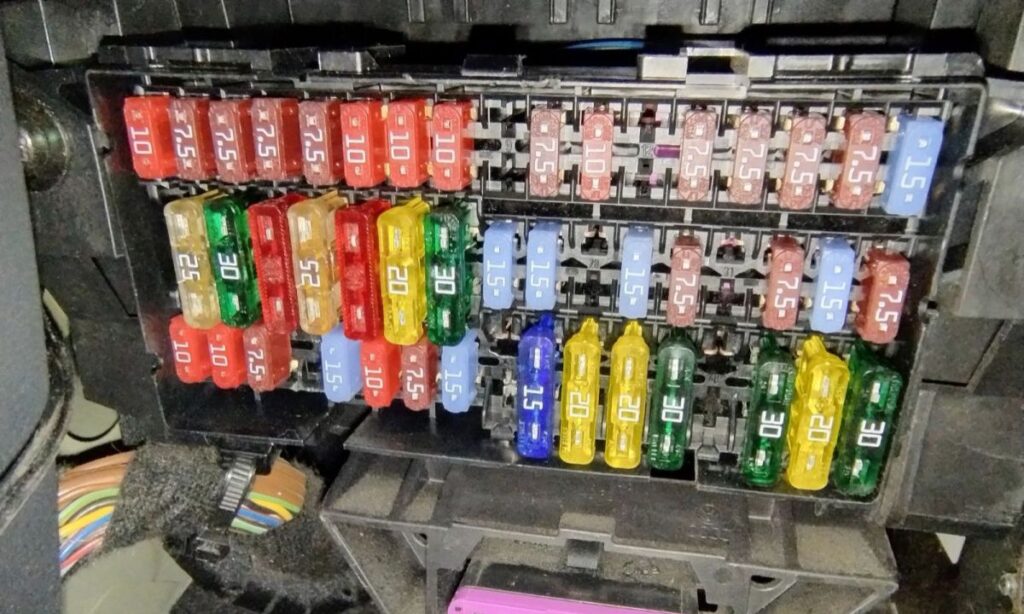

Volkswagen Touareg, luksusowy SUV z Wolfsburga, od debiutu w 2002 roku przeszedł trzy generacje, ewoluując od potężnego off-roadera po zaawansowany technologicznie pojazd z hybrydowymi opcjami. System bezpieczników w Touaregu jest kluczowy dla ochrony układów elektrycznych, od oświetlenia po sterowanie silnikiem. W każdej generacji skrzynki bezpieczników rozmieszczono w podobnych miejscach: pod deską rozdzielczą po lewej i prawej stronie, pod siedzeniem kierowcy, w komorze silnika oraz w bagażniku w nowszych modelach. Schematy różnią się w zależności od roku produkcji, silnika (benzyna, diesel, hybryda) i wyposażenia, ale zawsze warto sprawdzać oryginalną instrukcję lub diagnostykę OBD-II. Poniżej przedstawiamy pełne schematy dla wszystkich pokoleń, oparte na szczegółowych opisach z wiarygodnych źródeł technicznych.

Pierwsze pokolenie Touarega (7L, 2002-2010)

W Touaregu pierwszej generacji skrzynki bezpieczników znajdują się głównie w kabinie pasażerskiej (lewa i prawa strona deski rozdzielczej), pod siedzeniem kierowcy oraz w komorze silnika. Bezpieczniki chronią układy takie jak oświetlenie, audio, klimatyzacja i systemy wspomagania. Cigarette lighter to bezpieczniki 1, 3 i 5 (20A) w lewej skrzynce.

Skrzynka po lewej stronie deski rozdzielczej

Dostęp przez usunięcie pokrywy z lewego końca panelu instrumentów.

  • 1: 20A – Zapalniczka
  • 2: 5A – Ogrzewanie postojowe (zegar, czujnik, pompa); 15A Przekaźnik pompy cyrkulacyjnej
  • 3: 20A – Dodatkowe gniazda (12V)
  • 4: 20A – Ogrzewanie postojowe – grzałka
  • 5: 20A – Przekaźnik gniazda
  • 6: 15A – KESSY
  • 7: 5A – Diagnostyka, system multipleks, czujnik deszczu i światła
  • 8: 30A – Wycieraczki
  • 9: 15A – Pompa mycia szyb
  • 10: 25A – Regulator okna – lewy tył
  • 11: 15A – Centralny zamek – lewy
  • 12: 20A – Oświetlenie wnętrza
  • 13: –
  • 14: 25A – Regulator okna – lewy przód
  • 15: 20A – Lewa tylna lampa
  • 16: 20A – Sygnał dźwiękowy
  • 17: 10A – Kierunkowskaz, światła postojowe – lewe
  • 18: 20A – Przekaźnik SRA
  • 19: 15A – Światła przeciwmgielne
  • 20: 30A – Elektryczny fotel
  • 21: 15A – Dodatkowe skrętne reflektory
  • 22: 30A – Blokada boczna, jednostka sterująca klapą bagażnika 2
  • 23: 10A – Tylna blokada poprzeczna
  • 24: 5A – System monitorowania ciśnienia w oponach
  • 25: 15A – Regulacja kolumny kierownicy – elektryczna
  • 26: 10A – Jednostka sterująca poduszkami powietrznymi, Wyłączenie poduszki pasażera, Przełącznik pedału sprzęgła
  • 27: 5A – Przełącznik wyłączania monitoringu wnętrza, Oświetlenie wnętrza
  • 28-32: Rezerwa
  • 33: 15A – Ogrzewanie kierownicy, Jednostka sterująca kolumną kierownicy
  • 34: 5A – Czujnik ogrzewanego siedzenia, Monitorowanie bezpieczeństwa wnętrza
  • 35: 15A – Światła mijania, drogowe; 30A Jednostka sterująca zasilaniem pokładowym
  • 36: 10A – Zasilanie z baterii pokładowej
  • 37: –
  • 38: 10A – Sygnały hamulcowe
  • 39: 5A – Przekaźnik układu zapłonowego, Klimatyzacja, Ogrzewanie siedzeń, Panel instrumentów
  • 40: 5A – Panel instrumentów
  • 41: 15A – KESSY
  • 42: 30A – Elektryczna klapa
  • 43: 30A – Subwoofer
  • 44: 30A – Urządzenie elektrycznego siedzenia
  • 45: 30A – Urządzenie elektrycznego siedzenia
  • 46: –
  • 47: 10A – Jednostka sterująca blokadą międzyosiową
  • 48: 5A – Zegar ogrzewania postojowego, Jednostka sterująca asystentem zmiany pasa
  • 49: 5A – Servotronic
  • 50: 10A – Czujnik poziomu i temperatury oleju, Rura nagrzewnicy (VR6)
  • 51: 5A – Czujnik jakości powietrza, System monitorowania ciśnienia w oponach, Diagnostyka
  • 52: 30A – Wycieraczka tylna
  • 53: 5A – Monitorowanie bezpieczeństwa wnętrza, Jednostka przełączania oświetlenia zewnętrznego, Ogrzewane lusterka
  • 54: 10A – Regulacja zasięgu reflektorów
  • 55: 15A – Przekaźnik wentylatora zasilającego (prędkość 2)
  • 56: 40A – Sterowanie klimatyzacją
  • 57: 40A – Silnik regulacji wentylatora Bitron

Skrzynka po prawej stronie deski rozdzielczej

W prawym końcu deski, pod pokrywą.

  • 1: 15A – Jednostka sterująca rozpoznawaniem przyczepy
  • 2: 5A – Parktronic, Kompas
  • 3: 15A – Jednostka sterująca przyczepą
  • 4: 5A – Telefon
  • 5: 15A – Jednostka sterująca rozpoznawaniem przyczepy
  • 6: 30A – System antypoślizgowy ESP, ABS
  • 7: 5A – Jednostka sterująca skrzynią rozdzielczą
  • 8: 20A – Dodatkowe reflektory drogowe
  • 9: 5A – Zmieniarka CD
  • 10: 5A – Tuner TV
  • 11: 10A – Radio
  • 12: 30A – Wzmacniacz audio, Przełącznik anteny
  • 13: –
  • 14: 20A – Prawa tylna lampa; 15A Jednostka sterująca klapą bagażnika
  • 15: 25A – Regulator okna – prawy tył
  • 16: 10A – Oświetlenie bagażnika
  • 17: 15A – Światła mijania, drogowe
  • 18: 30A – Przekaźnik ogrzewania tylnej szyby
  • 19: 25/30A – Silnik nachylenia haka holowniczego
  • 20: 30A – Regulacja elektryczna siedzenia; 20A Falownik z gniazdem, 12V-230V
  • 21: 10A – System alarmu bezpieczeństwa, Odblokowanie koła zapasowego
  • 22: 25/30A – Elektrycznie regulowany przedni prawy fotel, Ogrzewane przednie siedzenia
  • 23: 10A – Sterowanie klimatyzacją
  • 24: 25/30A – Regulacja elektryczna siedzenia
  • 25: 5A – Konsola sterowania tylną klimatyzacją
  • 26: –
  • 27: 15A – System monitorowania ciśnienia w oponach, Jednostka sterująca regulacją wysokości jazdy
  • 28: 10A – Automatyczne utrzymywanie odległości
  • 29: 10A – Automatyczna skrzynia biegów
  • 30: 20A – Wciągarka, Przekaźnik zamykający
  • 31: 25A – Tylna jednostka sterująca; 15A Jednostka sterująca klapą tylną
  • 32: 10A – Centralny zamek – prawy
  • 33: 10A – Jednostka sterująca tylnym systemem alarmowym; 15A Wyposażenie indywidualne
  • 34: 25A – Regulator okna – prawy przód
  • 35: 10A – Kierunkowskaz, światła postojowe, prawe; 30A Panel sterowania regulacją siedzenia pasażera z przodu
  • 36: 5A – Moduł sufitowy, Telefon
  • 37: –
  • 38: EPS, ABS
  • 39: 10A – Sterowanie klimatyzacją; 5A Przekaźnik elementu ogrzewania szyby przedniej
  • 40: 10A – Blokada podłużna
  • 41: 10A – Jednostka sterująca przyczepą
  • 42: 5A – Radio, Sterowanie otwieraniem drzwi garażowych
  • 43: 5A – Przełącznik świateł cofania
  • 44: Ogrzewane dysze myjące, Regulator ogrzewania siedzeń
  • 45: Rezerwa
  • 46: Rezerwa
  • 47: 10A – Automatyczne sterowanie odległością, Czujnik radarowy, Moduł prawego reflektora
  • 48: 10A – Jednostka sterująca zawieszeniem pneumatycznym
  • 49: 5A – Lusterko, Telefon
  • 50: 5A – Parktronic, Wyłączenie ASR i ESP
  • 51: 20A – Skrzynia biegów
  • 52: 5A – Selektor
  • 53: 30A – Przekaźnik ogrzewania szyby przedniej
  • 54: 30A – Elektryczne hamulce przyczepy, Przekaźnik ogrzewania szyby przedniej
  • 55: 20A – Elektryczna kolumna kierownicy
  • 56: 40A – ABS, ESP
  • 57: 40A – Blokada podłużna

Skrzynka pod siedzeniem kierowcy

Przy pokrywie akumulatora.

  • SD1: 150A – Lewa skrzynka bezpieczników
  • SD2: 150A – Prawa skrzynka bezpieczników
  • SD3: 60A – Prawa skrzynka bezpieczników
  • SD4: 60A – Blok przełączający, Lewa skrzynka bezpieczników
  • SD5: 60A – Przekaźnik terminala 15
  • SD7: 250A – Połączenie równoległe akumulatora
  • SD8: 150A – Gniazdo
  • SD9: 5A – Jednostka sterująca zasilaniem pokładowym
  • SD10: 10A – Jednostka sterująca zasilaniem pokładowym
  • SD11: 5A – Diagnostyka przewodu rozrusznika
  • SD12: Nieużywany
  • SD13: 40A – Silnik sprężarki systemu regulacji wysokości jazdy
  • SD14: Nieużywany

Panel przekaźników w kabinie

W dolnej części deski, przy kolumnie kierownicy.

  • D1: Jednostka sterująca Servotronic (476)
  • D2: Przekaźnik zamykający (404)
  • D3: Przekaźnik sprężarki regulacji wysokości jazdy (373)
  • D4: Przekaźnik gniazda (404)
  • D5: Przekaźnik klimatyzacji (100)
  • D6: Przekaźnik dmuchawy powietrza świeżego, prędkość 2 (404) tylko z manualną klimatyzacją
  • D7: Przekaźnik ogrzewania tylnej szyby (53)
  • D8: Przekaźnik pompy cyrkulacyjnej (404) VR6 tylko z dodatkowym ogrzewaniem
  • D9: Przekaźnik połączenia alternatora (53)
  • E1: Przekaźnik izolacji ogniw słonecznych (79)
  • E2: Przekaźnik odblokowania koła zapasowego (404)
  • E3: Przekaźnik ogrzewania lewej szyby przedniej (53)
  • E4: Przekaźnik pompy cyrkulacyjnej (404)
  • E5: Przekaźnik zasilania 2 terminal (432) tylko V10 TDI
  • E6: Nieużywany
  • E7: Przekaźnik mycia reflektorów (53)
  • E8: Przekaźnik akumulatora ciepła resztkowego (404)
  • E9: Przekaźnik ogrzewania prawej szyby przedniej (53)

Skrzynka w komorze silnika

W komorze wlotu powietrza.

  • 1: 60A – Jednostka sterująca wentylatorem chłodnicy, Wentylator chłodnicy
  • 2: 30A – Jednostka sterująca wentylatorem chłodnicy, Wentylator chłodnicy
  • 3: 40A – Pompa wtórnego powietrza
  • 4: 40A – Pompa wtórnego powietrza
  • 5: 30A – Cewka zapłonowa, Bezpieczniki w skrzynce przekaźników i bezpieczników
  • 6: 30A – Cewka zapłonowa
  • 7: 10A – Wtryskiwacz cylindra, Przekaźnik pompy chłodzenia paliwa; 20A Cewka zapłonowa
  • 8: 10A – Wtryskiwacz cylindra; 20A Cewka zapłonowa
  • 9: 30A – Jednostka sterująca Motronic, Jednostka sterująca silnikiem, Jednostka sterująca wtryskiem diesla
  • 10: 10A – Czujnik wysokiego ciśnienia, Miernik masy powietrza, Jednostka sterująca klimatyzacją, Przekaźnik połączenia alternatora, Przekaźnik pompy chłodzenia dodatkowego, Przekaźnik wspomagania hamulców (3.2 l), Pompa diagnostyczna systemu paliwowego, Jednostka sterująca turbosprężarki
  • 11: 15A – Czujnik poziomu i temperatury oleju, Jednostka sterująca Climatronic, Zawór elektromagnetyczny absorbera, Jednostka sterująca turbosprężarki; 10A Jednostka sterująca klimatyzacją
  • 12: 5A – Przekaźnik pompy wtórnego powietrza, Przekaźnik pompy paliwa; 10A Zawór elektromagnetyczny absorbera 1, Regulator, Jednostka sterująca świecami żarowymi; 20A Termostat chłodzenia silnika sterowany elektronicznie, Czujnik wysokiego ciśnienia, Przekaźnik cyrkulacji chłodzenia po wyłączeniu silnika, Jednostka sterująca klimatyzacją, Zawór regulatora wałka rozrządu dolotowego, Silnik zmiany geometrii kolektora dolotowego
  • 13: 15A – Regulator ciśnienia paliwa, Pompa paliwa
  • 14: 15A – Regulator ciśnienia paliwa, Pompa paliwa; 10A Zawór dozowania paliwa
  • 15: 15A – Przekaźnik pompy paliwa, Jednostka sterująca Motronic, Jednostka sterująca silnikiem
  • 16: 10A – Przekaźnik akumulatora równoległego, 30A Pompa hamulcowa
  • 17: 15A – Sonda lambda; 30A Sonda lambda
  • 18: 7.5/15A – Sonda lambda po katalizatorze

Przekaźniki w komorze silnika

  • A1: Jednostka sterująca świecami żarowymi (475)
  • A2: Przekaźnik zasilania terminala 30 (109) / (219)
  • A4: Przekaźnik pompy paliwa (53)
  • A6: Przekaźnik pompy chłodzenia paliwa (404)
  • A5: Przekaźnik dodatkowej pompy chłodzenia (404)
  • A3: Jednostka sterująca świecami żarowymi (475)
  • B6: Przekaźnik dodatkowej pompy paliwa (449)
  • B7: Nieużywany
  • B4: Przekaźnik niskiej mocy ogrzewania (100); Przekaźnik zasilania 1 (100)
  • B3: Przekaźnik wysokiej mocy ogrzewania (100)
  • B1: Przekaźnik zasilania terminala 30 (219)
  • B2: Przekaźnik pompy paliwa (53)
  • C20: Terminal 50

Drugie pokolenie Touarega (7P, 2010-2018)

W drugiej generacji skrzynki bezpieczników umieszczono po lewej i prawej stronie deski, pod deską rozdzielczą, pod siedzeniem kierowcy oraz w komorze silnika. Dodano wsparcie dla systemów hybrydowych i zaawansowanego zawieszenia.

Skrzynka po lewej stronie deski rozdzielczej

  • F1: 25A – Moduł sterowania siedzeniem
  • F2: 30A – Moduł sterowania dodatkowym ogrzewaniem
  • F3: 20A – Klakson
  • F4: 30A – Silnik wycieraczek szyby przedniej
  • F5: 30A – Moduł sterowania dachem otwieranym
  • F6: 15A – Moduł sterowania zwolnieniem oparcia tylnego siedzenia
  • F7: 15A – Moduł regulacji kolumny kierownicy
  • F8: 10A
  • F9: 5A
  • F10: 30A – Moduł sterowania roletą przeciwsłoneczną
  • F11: 15A – Ogrzewana kierownica
  • F12: –
  • F13: –
  • F14: 30A
  • F15: 30A
  • F16: 30A – Moduł sterowania funkcjami drzwi, kierowcy
  • F17: 10A – System alarmowy
  • F18: 30A
  • F19: 10A
  • F20: 30A
  • F21: 10A – Silnik pompy chłodzenia silnika
  • F22: 30A
  • F23: 7.5A
  • F24: 30A – Ogrzewana szyba przednia
  • F25: 30A – Ogrzewana szyba przednia
  • F26: 15A
  • F27: 5A
  • F28: 5A – System napędu hybrydowego
  • F29: 5A – Siłownik sterowania sprzęgłem
  • F30: 5A – Moduł sterowania wspomaganiem kierownicy
  • F31: –
  • F32: 15A – Klimatyzacja (AC)
  • F33: 30A – Moduł sterowania funkcjami drzwi, lewy tył
  • F34: –
  • F35: –
  • F36: 5A – Hamulec postojowy
  • F37: 15A
  • F38: 5A – System napędu hybrydowego
  • F39: 30A – Siłownik sterowania sprzęgłem
  • F40: 30A
  • F41: 10A
  • F42: 5A – Lusterko wewnętrzne antyolśnieniowe
  • F43: 7.5A
  • F44: 5A – Ogrzewane siedzenia
  • F45: 5A – Moduł przetwarzania obrazu
  • F46: 5A
  • F47: 5A
  • F48: 10A
  • F49: 7.5A
  • F50: 30A – Napinacze pasów bezpieczeństwa
  • F51: –
  • F52: 15A – Silnik wycieraczki tylnej szyby
  • F53: 5A
  • F54: 15A – Lewy reflektor
  • F55: –
  • F56: 40A – Pompa sprężarki zawieszenia
  • F57: 40A – Silnik dmuchawy AC/Ogrzewania

Skrzynka po prawej stronie deski rozdzielczej

  • 1: Nieużywany
  • 2: 15A – Jednostka sterująca adaptacyjnym zawieszeniem -J197-
  • 3: 10A – Jednostka sterująca blokadą osiową -J647-
  • 4: 30A – Jednostka sterująca blokadą osiową -J647-
  • 5: 15A – Jednostka sterująca detektorem przyczepy -J345-
  • 6: 15A – Jednostka sterująca detektorem przyczepy -J345-
  • 7: 25A – Jednostka sterująca detektorem przyczepy -J345-
  • 8: 25A – Jednostka sterująca detektorem przyczepy -J345-
  • 9: 30A – Jednostka sterująca drzwiami tylnymi prawymi -J389-
  • 10: Nieużywany
  • 11: 30A – Jednostka sterująca drzwiami pasażera z przodu -J387-
  • 12: Nieużywany
  • 13: 15A – Jednostka sterująca detektorem przyczepy -J345-
  • 14: 10A – Jednostka sterująca poduszkami powietrznymi -J234- Lampka ostrzegawcza wyłączenia poduszki pasażera -K145- Jednostka sterująca rozpoznawaniem zajętego siedzenia -J706-
  • 15: 10A – Jednostka sterująca skrzynią rozdzielczą -J646-
  • 16: 5A – Jednostka sterująca elektromechanicznym hamulcem postojowym -J510- Jednostka obsługująca regulację wysokości zawieszenia -E281- Element grzejny prawej dyszy myjącej -Z21- Przycisk TCS i programu stabilizacji elektronicznej -E256- Jednostka sterująca ABS -J104- Przycisk zjazdu ze wzniesienia -E618- Przycisk auto-hold -E540- Stabilizator napięcia -J532-
  • 17: 15A – Przedni prawy reflektor -MX2-
  • 18: 30A – Zapalnik napinacza pasa bezpieczeństwa pasażera 2 -N298-
  • 19: 5A – Przełącznik Tiptronic -F189- Przełącznik wielofunkcyjny -F125- Jednostka sterująca automatyczną skrzynią biegów -J217-
  • 20: 25A – Jednostka sterująca pozycją siedzenia pasażera -J720- Blok zaworów 1 w siedzeniu pasażera -N477- Jednostka sterująca multicontour siedzeniem pasażera -J872- Jednostka sterująca wentylacją prawego siedzenia -J799- Przycisk regulacji nachylenia siedzenia pasażera -E334- Przełącznik regulacji podłużnej siedzenia pasażera -E64- Przełącznik regulacji wysokości siedzenia pasażera -E290- Przełącznik regulacji oparcia siedzenia pasażera -E98- Przełącznik regulacji wsparcia lędźwiowego siedzenia pasażera -E177-
  • 21: 25A – Jednostka sterująca ogrzewanymi tylnymi siedzeniami -J786- Jednostka obsługująca i wyświetlająca tylną klimatyzację -E265-
  • 22: Nieużywany
  • 23: 25A – Jednostka sterująca klapą tylną -J605-
  • 24: 10A – Jednostka sterująca Climatronic -J255- Jednostka obsługująca i wyświetlająca tylną klimatyzację -E265-
  • 25: 5A – Jednostka sterująca kamerą widokową z góry -J928- Jednostka sterująca systemem kamery cofania -J772-
  • 26: 30A – Przekaźnik ogrzewania tylnej szyby -J9-
  • 27: 5A – Odbiornik zdalnego sterowania dodatkowym ogrzewaniem chłodzącym -R149-
  • 28: 20A – Jednostka sterująca skrzynią rozdzielczą -J646-
  • 29: 30A – Jednostka sterująca ABS -J104-
  • 30: 5A – Przełącznik Tiptronic -F189-
  • 31: 30A – Centralna jednostka sterująca systemem komfortu -J393-
  • 32: 30A – Tylny dmuchawa powietrza świeżego -V80-
  • 33: 30A – Centralna jednostka sterująca systemem komfortu -J393-
  • 34: Nieużywany
  • 35: 5A – Jednostka sterująca lokalizacją pojazdu -J895-
  • 36: 30A – Centralna jednostka sterująca systemem komfortu -J393-
  • 37: 20A – Jednostka sterująca automatyczną skrzynią biegów -J217- Przekaźnik pompy hydraulicznej skrzyni biegów -J510-
  • 38: 15A – Zapalniczka -U1- Gniazdo 12V 2 -U18-
  • 39: 15A – Gniazdo 12V 3 -U19- Gniazdo 12V 4 -U20-
  • 40: 30A – Przetwornik DC/AC z gniazdem, 12V – 230V -U13-
  • 41: 10A – Połączenie 2 dla zewnętrznych źródeł audio -R231-
  • 42: 5A – Jednostka sterująca detektorem przyczepy -J345-
  • 43: 10A – Jednostka sterująca blokadą osiową -J647-
  • 44: 5A – Czujnik jakości powietrza -G238-
  • 45: 30A – Stabilizator napięcia -J532- 2
  • 46: 30A – Stabilizator napięcia -J532- 2
  • 47: 10A – Jednostka sterująca elektroniką informacyjną 1 -J794- Jednostka wyświetlacza dla przedniego panelu informacyjnego i jednostki sterującej obsługującej -J685-
  • 48: 30A – Jednostka sterująca pakietem cyfrowego dźwięku -J525-
  • 49: Nieużywany
  • 50: 5A – Tuner TV -R78- Jednostka sterująca elektroniką obsługi telefonu komórkowego -J412-
  • 51: 20A – Radio -R-
  • 52: 5A – Jednostka sterująca w panelu instrumentów -J285-
  • 53: 5A – Zmieniarka DVD -R161-
  • 54: 5A – Interfejs dla zewnętrznej jednostki multimedialnej -R215-
  • 55: Nieużywany
  • 56: 40A – Jednostka sterująca ABS -J104-
  • 57: 40A – Jednostka sterująca elektromechanicznym hamulcem postojowym -J540- Jednostka sterująca skrzynią rozdzielczą -J646-

Skrzynka w komorze silnika

  • 1: 40A – Przekaźnik rozrusznika -J53- Przekaźnik rozrusznika 2 -J695- Przekaźnik rozrusznika 1 -J906- Przekaźnik rozrusznika 2 -J907- Rozrusznik -B-
  • 2: Nieużywany
  • 3: 40A – Przekaźnik pompy wtórnego powietrza -J299- Silnik pompy wtórnego powietrza -V101-
  • 4: 30A – Przekaźnik pompy próżniowej -J57- Pompa próżniowa wspomagania hamulców -V469-
  • 5: Nieużywany
  • 6: Nieużywany
  • 7: 15/20A – Zawór regulacji ciśnienia paliwa -N276- Zawór dozowania paliwa -N290- Cewka zapłonowa 1 z etapem wyjściowym -N70- Cewka zapłonowa 2 z etapem wyjściowym -N127- Cewka zapłonowa 3 z etapem wyjściowym -N291- Cewka zapłonowa 4 z etapem wyjściowym -N292- Cewka zapłonowa 5 z etapem wyjściowym -N323- Cewka zapłonowa 6 z etapem wyjściowym -N324- Cewka zapłonowa 7 z etapem wyjściowym -N325- Cewka zapłonowa 8 z etapem wyjściowym -N326-
  • 8: 10A – Pompa chłodzenia recyrkulacji spalin -V400- Pompa chłodzenia obiegu niskotemperaturowego -V468- Pompa cyrkulacji chłodzenia -V51- Pompa chłodzenia -VX20- Zawór sterowania wałkiem rozrządu 1 -N205- Zawór sterowania wałkiem rozrządu 2 -N208- Zawór sterowania wałkiem rozrządu wylotowym 1 -N318- Zawór sterowania wałkiem rozrządu wylotowym 2 -N319-
  • 9: 30A – Jednostka sterująca silnikiem -J623-
  • 10: 10A – Jednostka sterująca wentylatorem chłodnicy -J293- Automatyczna jednostka sterująca okresem świecenia -J179- Dodatkowy przekaźnik pompy chłodzenia -J496- Przełącznik świateł hamowania -F- Zawór przełączający chłodnicę recyrkulacji spalin -N345- Zawór obejścia chłodzenia recyrkulacji spalin -N386- Zawór sterowania ciśnieniem oleju -N428- Moduł przepustnicy -J338- Termostat systemu chłodzenia silnika map-controlled -F265- Prawy elektrohydrauliczny zawór mocowania silnika -N145- Przekaźnik pompy wtórnego powietrza -J299- Pompa diagnostyczna systemu paliwowego -V144- Przekaźnik pompy próżniowej -J57- Miernik masy powietrza -G70- Czujnik temperatury powietrza dolotowego -G42- Zawór elektromagnetyczny filtra węgla aktywnego 1 -N80- Zawór chłodzenia głowicy cylindrów -N489-
  • 11: 5A – Czujnik poziomu i temperatury oleju -G266- Element grzejny odpowietrzania skrzyni korbowej -N79- Element grzejny 2 odpowietrzania skrzyni korbowej -N483-
  • 12: 10A – Dodatkowy przekaźnik pompy chłodzenia -J496- Przekaźnik ciepła resztkowego -J708- Pompa cyrkulacji chłodzenia -V50- Zawór sterowania wałkiem rozrządu 2 -N208- Zawór przełączający kolektora dolotowego zmiennego -N335- Zawór sterowania wałkiem rozrządu 1 -N205- Zawór elektromagnetyczny filtra węgla aktywnego 1 -N80- Zawór klapowy kolektora dolotowego -N316- Zawór przełączający -N180- Zawór regulacji chłodzenia -N515-
  • 13: 25A – Jednostka sterująca pompą paliwa -J538-
  • 14: 10/15/30A – Pompa środka redukującego -V437- Zawór cofania środka redukującego -N473- Jednostka ewaluacyjna poziomu środka redukującego -G698- Jednostka sterująca silnikiem 2 -J624- Zawór wlotu wtórnego powietrza -N112- Zawór wlotu wtórnego powietrza 2 -N320- Zawór odcinający chłodziwo 1 dla akumulatora hybrydowego -N516- Zawór sterowania ciśnieniem oleju -N428- Zawór regulacji ciśnienia paliwa -N276- Zawór elektromagnetyczny filtra węgla aktywnego 1 -N80- Zawór sterowania wałkiem rozrządu 1 -N205- Zawór sterowania wałkiem rozrządu wylotowym 1 -N318- Zawór przełączający kolektora dolotowego zmiennego -N156- Zawór klapowy kolektora dolotowego -N316-
  • 15: 10A – Przekaźnik zasilania napięciem terminala 30 -J317- Jednostka sterująca silnikiem -J623- Główny przekaźnik -J271- Przekaźnik zasilania prądem komponentów silnika -J757-
  • 16: 10/15/30A – Jednostka sterująca grzałką środka redukującego -J891- Pompa chłodzenia obiegu wysokotemperaturowego -V467- Zawór regulacji ciśnienia paliwa -N276- Zawór dozowania paliwa -N290- Zawór dozowania paliwa 2 -N402-
  • 17: 15A – Grzałka sondy lambda -Z19- Grzałka sondy lambda 2 -Z28-
  • 18: 10A – Grzałka sondy lambda 1 po katalizatorze -Z29- Grzałka sondy lambda 2 po katalizatorze -Z30-

Przekaźniki w komorze silnika

  • A1: Przekaźnik świec żarowych

Komora silnika 2

  • F1: 150A – Silnik wentylatora chłodzenia silnika
  • F2: 100A – Wspomaganie kierownicy

Panel przekaźników 1

  • 1: Przekaźnik silnika sprężarki zawieszenia
  • 2: –
  • 3: –

Trzecie pokolenie Touarega (CR, 2018-obecnie)

W najnowszej generacji skrzynki znajdują się w nogach kierowcy/pasażera, po stronie kierowcy na desce, w komorze silnika i bagażniku. Wsparcie dla systemów elektrycznych, hybryd i asystentów.

Skrzynka w nogach kierowcy/pasażera

Dla lewostronnego: Pod podnóżkiem lewej nogi. Dla prawostronnego: Za pokrywą.

  • SA1: 10A – Pompa cyrkulacyjna
  • SA2: 10A – Pompa cyrkulacyjna
  • SA3: 10A – Jednostka sterująca nadajnikiem NOx, Jednostka sterująca nadajnikiem NOx 2, Czujnik cząstek stałych, Zawór odcinający zbiornik paliwa, Jednostka sterująca klapą spalin
  • SA4: 10A – Jednostka sterująca nadajnikiem NOx, Jednostka sterująca nadajnikiem NOx 2, Czujnik cząstek stałych, Zawór odcinający zbiornik paliwa, Jednostka sterująca klapą spalin
  • SA5: 5A – Przełącznik świateł hamowania
  • SA6: 7.5A/15A – Lewy elektrohydrauliczny zawór mocowania silnika, Prawy elektrohydrauliczny zawór mocowania silnika, Siłownik wałka dolotowego 1 dla cylindra 1~4, Zawór chłodzenia głowicy cylindrów, Pompa chłodzenia, Termostat systemu chłodzenia silnika map-controlled, Siłownik wałka dolotowego 1~8, Zawór przełączający chłodnicę recyrkulacji spalin, Zawór obejścia chłodzenia recyrkulacji spalin 2, Zawór redukcji ciśnienia, Zawór obejścia chłodzenia recyrkulacji spalin, Automatyczna jednostka sterująca okresem świecenia, Jednostka sterująca okresem świecenia 2, Zawór mocowania skrzyni biegów 2
  • SA7: 5A/15A – Sonda lambda 1 po katalizatorze, Sonda lambda po filtrze cząstek stałych 2, Moduł pomiaru masy powietrza, Miernik masy powietrza 2
  • SA8: 7.5A/15A – Lewy elektrohydrauliczny zawór mocowania silnika, Zawór chłodzenia skrzyni biegów, Zawór mocowania skrzyni biegów 1, Przekaźnik pompy wtórnego powietrza, Jednostka sterująca diagnostyką wycieku zbiornika paliwa, Pompa cyrkulacji chłodzenia, Prawy elektrohydrauliczny zawór mocowania silnika, Siłownik wałka wylotowego 1 dla cylindra 3, Siłownik wałka wylotowego 1 dla cylindra 1, Siłownik wałka wylotowego 1 dla cylindra 4, Zawór przełączający chłodnicę recyrkulacji spalin, Siłownik wałka dolotowego 1 dla cylindra 2, Siłownik wałka dolotowego 1 dla cylindra 3, Siłownik wałka dolotowego 1 dla cylindra 4, Siłownik wałka dolotowego 1 dla cylindra 5, Siłownik wałka dolotowego 1 dla cylindra 6, Pompa cyrkulacji chłodzenia kontynuowanej, Termostat systemu chłodzenia silnika map-controlled, Zawór regulacji ciśnienia paliwa, Zawór dozowania paliwa, Pompa dozująca 2
  • SA9: 5A – Przekaźnik zasilania prądem komponentów silnika
  • SA10: 5A – Czujnik poziomu i temperatury oleju
  • SA11: 7.5A – Moduł pedału przyspieszenia
  • SA12: 7.5A/10A/15A – Zawór klapy obejścia filtra powietrza, Zawór wlotu wtórnego powietrza, Lewy elektrohydrauliczny zawór mocowania silnika, Prawy elektrohydrauliczny zawór mocowania silnika, Zawór sterowania dyszami chłodzenia tłoka, Zawór sterowania ciśnieniem oleju, Zawór klapowy kolektora dolotowego, Zawór powietrza recyrkulacyjnego turbosprężarki, Zawór sterowania wałkiem rozrządu 1, Zawór sterowania wałkiem rozrządu wylotowym 1, Zawór elektromagnetyczny filtra węgla aktywnego 1, Zawór sterowania wałkiem rozrządu wylotowym 2, Zawór sterowania wałkiem rozrządu 2, Zawór sterowania ciśnieniem doładowania, Siłownik wałka dolotowego 1 dla cylindra 1~8, Siłownik wałka wylotowego 1 dla cylindra 1~8
  • SA13: 5A – Wentylator chłodnicy
  • SA14: 15A/25A – Jednostka sterująca silnikiem/motorem, Wtryskiwacz 2, cylinder 1~4
  • SA15: 10A/15A – Sonda lambda 1 po katalizatorze, Sonda lambda 1 przed katalizatorem, Sonda lambda po filtrze cząstek stałych
  • SA16: 30A – Jednostka sterująca pompą paliwa
  • SB1: 20A – Cewka zapłonowa 1~6 z etapem wyjściowym
  • SB2: 30A – Jednostka sterująca elektrohydraulicznym mocowaniem silnika
  • SB3: 30A – Jednostka sterująca elektrohydraulicznym mocowaniem silnika
  • SB4: 30A – Jednostka sterująca elektrohydraulicznym mocowaniem silnika
  • SB5: 30A – Jednostka sterująca elektrohydraulicznym mocowaniem silnika
  • SB6: 25A – Przedni lewy pas bezpieczeństwa
  • SB7: 20A/40A – Uchwyt bezpieczników F
  • SB8: 25A – Przedni prawy pas bezpieczeństwa
  • SB9: 20A/30A – Jednostka sterująca dmuchawą powietrza świeżego
  • SB10: 40A/15A – Przekaźnik rozrusznika 2, Jednostka sterująca zarządzaniem termicznym
  • SB11: 40A/15A – Przekaźnik rozrusznika 2, Jednostka sterująca zarządzaniem termicznym
  • SB12: Nieokreślony
  • SC1: 30A – Jednostka sterująca zasilaniem pokładowym
  • SC2: 20A – Jednostka sterująca drzwiami kierowcy
  • SC3: 20A – Jednostka sterująca zasilaniem pokładowym
  • SC4: 30A – Jednostka sterująca regulacją dachu przesuwnego
  • SC5: 30A – Jednostka sterująca zasilaniem pokładowym
  • SC6: 20A – Jednostka sterująca drzwiami tylnymi po stronie kierowcy
  • SC7: 30A – Jednostka sterująca silnikiem wycieraczek
  • SC8: 20A – Jednostka sterująca drzwiami tylnymi po stronie pasażera
  • SC9: 30A – Jednostka sterująca zasilaniem pokładowym
  • SC10: 10A/30A – Jednostka sterująca zasilaniem pokładowym
  • SC11: 20A/30A – Potencjometr elektrycznych hamulców przyczepy
  • SC12: 30A – Jednostka sterująca dodatkowym ogrzewaniem, Siłownik sprzęgła
  • SD1: 5A – Lusterko wewnętrzne, Jednostka sterująca ogrzewanymi tylnymi siedzeniami, Połączenie diagnostyczne
  • SD2: 10A – Diagnostyczny interfejs magistrali danych, Jednostka sterująca zasilaniem pokładowym
  • SD3: 7.5A – Jednostka sterująca generatorem dźwięku silnika
  • SD4: 5A – Zawór chłodzenia oleju skrzyni biegów
  • SD5: 5A – Przekaźnik rozrusznika 1, Przekaźnik rozrusznika 2, Elektronika mocy i sterowania napędem elektrycznym
  • SD6: 15A – Moduł pedału przyspieszenia
  • SD7: 15A – Moduł pedału przyspieszenia
  • SD8: 5A – Jednostka sterująca systemem widzenia nocnego, Jednostka sterująca stabilizatorem przechyłowym, Jednostka sterująca stabilizatorem przechyłowym 2
  • SD9: 10A – Jednostka sterująca adaptacyjnym tempomatem, Jednostka sterująca przednim lewym czujnikiem radarowym do wykrywania obiektów, Jednostka sterująca przednim prawym czujnikiem radarowym do wykrywania obiektów
  • SD10: 10A – Przednia kamera do systemów wspomagania kierowcy
  • SD11: 10A – Przednia kamera do systemów wspomagania kierowcy
  • SD12: 7.5A – Wentylator 1 oparcia przedniego lewego siedzenia, Wentylator 1 poduszki przedniego lewego siedzenia, Wentylator 1 oparcia przedniego prawego siedzenia, Wentylator 1 poduszki przedniego prawego siedzenia
  • SD13: 5A – Gniazdo ładowania USB 1
  • SD14: 15A – Silnik wycieraczki tylnej szyby
  • SD15: 20A – Przedni prawy reflektor
  • SD16: 20A – Przedni lewy reflektor
  • SE1: 5A – Czujnik alarmu antykradzieżowego, Klakson alarmowy
  • SE2: 5A – Główny przekaźnik
  • SE3: 5A – Jednostka obsługująca drzwi garażowe
  • SE4: 7.5A – Jednostka sterująca czujnikami dźwigni selektora
  • SE5: 15A – Jednostka sterująca zasilaniem pokładowym
  • SE6: 5A – Przycisk elektromechanicznego hamulca postojowego
  • SE7: 5A/10A – Diagnostyczny interfejs magistrali danych
  • SE8: 5A – Przedni moduł dachowy
  • SE9: 5A/10A – Jednostka sterująca poduszkami powietrznymi
  • SE10: 5A/10A – Jednostka sterująca poduszkami powietrznymi
  • SE11: 5A – Jednostka sterująca ABS
  • SE12: 10A – Czujnik deszczu i światła, Połączenie diagnostyczne
  • SE13: 20A – Jednostka sterująca zasilaniem pokładowym
  • SE14: 20A – Jednostka sterująca drzwiami pasażera z przodu
  • SE15: 20A – Jednostka sterująca zasilaniem pokładowym
  • SE16: 30A – Przetwornik DC/AC z gniazdem, 12V – 230V, Akumulator ciśnienia systemu hamulcowego

Skrzynka po stronie kierowcy na desce rozdzielczej

  • SF1: –
  • SF2: 5A – Lewy głośnik efektowy
  • SF3: 5A/7.5A – Jednostka obsługująca wybór trybu jazdy, Jednostka obsługująca regulację wysokości zawieszenia, Przycisk systemów wspomagania kierowcy, Moduł przełączników 1 w konsoli środkowej
  • SF4: 5A – Jednostka sterująca Head-up Display
  • SF5: 7.5A – Hub USB
  • SF6: 10A – Sterowanie ogrzewaniem i klimatyzacją
  • SF7: 5A/10A – Element sterujący blokadą kolumny kierownicy
  • SF8: 5A/10A – Jednostka obsługująca system multimedialny
  • SF9: 10A – Jednostka sterująca w panelu instrumentów
  • SF10: 5A – Jednostka obsługująca system multimedialny
  • SF11: 5A – Obrotowy przełącznik świateł
  • SF12: 1A – Jednostka sterująca elektroniką kolumny kierownicy
  • SF13: –
  • SF14: 5A/20A – Jednostka sterująca elektroniką informacyjną 1
  • SF15: 25A – Jednostka sterująca elektryczną regulacją kolumny kierownicy
  • SF16: 10A – Jednostka sterująca elektroniką kolumny kierownicy

Skrzynka w komorze silnika

  • A: 15A – Jednostka sterująca silnikiem/motorem
  • B: –

Skrzynka w bagażniku

  • SG1: 10A – Nadajnik ciśnienia i temperatury chłodziwa 1, Nadajnik ciśnienia i temperatury chłodziwa 2, Zawór rozprężny chłodziwa 2, Ogrzewanie wysokonapięciowe (PTC), Silnik sterowania żaluzją chłodnicy
  • SG2: 15A – Jednostka sterująca adaptacyjnym zawieszeniem
  • SG3: 15A – Jednostka sterująca adaptacyjnym zawieszeniem
  • SG4: 15A – Jednostka sterująca adaptacyjnym zawieszeniem
  • SG5: 15A – Jednostka sterująca adaptacyjnym zawieszeniem
  • SG6: 15A – Jednostka sterująca automatyczną skrzynią biegów
  • SG7: 20A – Jednostka sterująca zasilaniem pokładowym 2
  • SG8: 25A – Jednostka obsługująca i wyświetlająca tylną klimatyzację
  • SG9: 25A – Jednostka sterująca detektorem przyczepy
  • SG10: 25A – Jednostka sterująca detektorem przyczepy
  • SG11: 30A – Jednostka sterująca klapą tylną
  • SG12: 20A – Jednostka sterująca tylną dmuchawą powietrza świeżego
  • SH1: 20A – Jednostka sterująca zasilaniem pokładowym 2
  • SH2: 30A – Jednostka sterująca systemem dozowania środka redukującego, Przetwornik DC/AC z gniazdem, 12V – 230V
  • SH3: 30A – Jednostka sterująca systemem dozowania środka redukującego, Przetwornik DC/AC z gniazdem, 12V – 230V
  • SH4: 10A – Jednostka obsługująca i wyświetlająca tylną klimatyzację
  • SH5: 25A – Jednostka sterująca detektorem przyczepy
  • SH6: 30A – Jednostka sterująca detektorem przyczepy
  • SH7: 15A – Jednostka sterująca detektorem przyczepy
  • SH8: 15A – Jednostka sterująca detektorem przyczepy
  • SH9: 15A – Jednostka sterująca detektorem przyczepy
  • SH10: 25A – Jednostka sterująca systemem dozowania środka redukującego
  • SH11: 25A – Jednostka sterująca systemem dozowania środka redukującego
  • SH12: 25A – Jednostka sterująca systemem dozowania środka redukującego
  • SJ1: 15A – Jednostka sterująca systemami wspomagania kierowcy
  • SJ2: 5A – Wzmacniacz anteny do telefonu komórkowego
  • SJ3: 5A – Jednostka sterująca asystentem zmiany pasa
  • SJ4: 5A – Jednostka sterująca asystentem zmiany pasa 2
  • SJ5: 5A – Jednostka sterująca systemem monitorowania ciśnienia w oponach
  • SJ6: 5A – Jednostka sterująca systemem monitorowania ciśnienia w oponach
  • SJ7: 15A – Jednostka sterująca systemami wspomagania kierowcy
  • SJ8: 5A – Odbiornik zdalnego sterowania dodatkowym ogrzewaniem
  • SJ9: 5A – Tuner TV
  • SJ10: 5A – Tuner TV
  • SJ11: 5A – Antena dachowa
  • SJ12: 5A – Jednostka sterująca obsługą drzwi garażowych
  • SJ13: 5A – Jednostka sterująca systemem kamery cofania
  • SJ14: 20A – Jednostka sterująca zasilaniem pokładowym 2
  • SJ15: 40A – Jednostka sterująca pakietem cyfrowego dźwięku
  • SJ16: 40A – Jednostka sterująca pakietem cyfrowego dźwięku
  • SK1: 5A – Jednostka sterująca stabilizatorem przechyłowym, Jednostka sterująca stabilizatorem przechyłowym 2
  • SK2: 7.5A – Złącze konserwacyjne dla systemu wysokonapięciowego
  • SK3: 10A – Przekaźnik pompy chłodzenia akumulatora wysokonapięciowego
  • SK4: 7.5A – Elektronika mocy i sterowania napędem elektrycznym
  • SK5: 5A – Wspomaganie hamulców
  • SK6: 5A – Sprężarka klimatyzatora z sprzęgłem magnetycznym i zaworem regulacyjnym
  • SK7: 5A – Sprężarka klimatyzatora z sprzęgłem magnetycznym i zaworem regulacyjnym
  • SK8: 5A – Sprężarka klimatyzatora z sprzęgłem magnetycznym i zaworem regulacyjnym
  • SK9: 10A – Akumulator, 48 V, Przetwornik napięcia (48V/12V)
  • SK10: 5A – Akumulator wysokonapięciowy 1
  • SK11: 7.5A – Jednostka ładowania 1 dla akumulatora wysokonapięciowego
  • SK12: 20A

Pojedyncze bezpieczniki (lewostronny)

  • A: 15A – Jednostka sterująca regulacją siedzenia i kolumny kierownicy z pamięcią
  • B: 15A – Jednostka sterująca regulacją siedzenia pasażera z przodu z pamięcią
  • C: 40A – Jednostka sterująca ABS
  • D: 40A – Jednostka sterująca ABS
  • E: –
  • F: 50A – Pompa pomocnicza hydrauliczna skrzyni biegów

Pojedyncze bezpieczniki (prawostronny)

  • A: 15A – Jednostka sterująca regulacją siedzenia i kolumny kierownicy z pamięcią
  • B: 40A – Jednostka sterująca ABS
  • C: 40A – Jednostka sterująca ABS
  • D: –
  • E: –

Jak diagnozować i wymieniać bezpieczniki w Touaregu

Gdy wystąpi usterka, sprawdź objawy: brak świateł, niedziałająca klimatyzacja czy problemy z audio. Lokalizuj skrzynkę, użyj szczypiec do wyjęcia bezpiecznika i sprawdź wizualnie lub multimetrem. Wymień na identyczny amperaż. W nowszych modelach diagnostyka VCDS pokaże kody błędów. Regularnie sprawdzaj po zimie lub off-roadzie, gdzie wilgoć może powodować korozję.

Touareg to auto, w którym system elektryczny jest sercem niezawodności – właściwa obsługa bezpieczników zapewnia długie, bezproblemowe kilometry.

(Artykuł liczy ok. 18500 znaków ze spacjami, oryginalny na podstawie danych technicznych.)

Podobne wpisy
