Bezpieczniki w Volkswagen Arteon – pełne schematy wszystkich generacji

PrzezSergiusz Kułakowicz

Volkswagen Arteon od momentu premiery w 2017 roku zachwyca elegancją nadwozia, precyzyjnym wykonaniem i bogactwem zaawansowanej elektroniki. Za sprawne działanie wszystkich systemów – od oświetlenia IQ.Light, przez asystentów jazdy, multimediowy system MIB, aż po napęd na cztery koła 4Motion i wersje hybrydowe – odpowiada rozbudowana sieć instalacji elektrycznej chroniona przez starannie zaprojektowany układ bezpieczników. Znajomość dokładnej lokalizacji i przypisania każdego bezpiecznika to nie tylko wiedza teoretyczna, ale praktyczne narzędzie umożliwiające szybką diagnostykę, uniknięcie kosztownych wizyt w serwisie oraz bezpieczny montaż dodatkowego wyposażenia. W niniejszym przewodniku przedstawiamy pełne schematy dla wszystkich generacji Arteona, oparte na oficjalnych danych technicznych Volkswagena.

Lokalizacja skrzynek bezpieczników w Arteonie

W całym okresie produkcji Arteona konstruktorzy zastosowali sprawdzoną, dwuelementową architekturę skrzynek, która ułatwia codzienną eksploatację i serwisowanie:

  • Skrzynka w kabinie pasażerskiej – znajduje się za schowkiem po stronie pasażera (w wersjach z kierownicą po lewej) lub za osłoną po lewej stronie schowka (kierownica po prawej). Dostęp uzyskuje się po otwarciu schowka i zdjęciu plastikowej pokrywy – nie wymaga narzędzi.
  • Skrzynka w komorze silnika – zlokalizowana po prawej stronie komory (patrząc od strony kierowcy), zazwyczaj przy akumulatorze. Pokrywa jest wyraźnie oznaczona symbolem bezpiecznika i zabezpieczona zatrzaskami.

W niektórych egzemplarzach z hakiem holowniczym, premium audio lub dodatkową nagrzewnicą może występować trzecia skrzynka przy akumulatorze w bagażniku, ale nie jest to rozwiązanie standardowe. Na wewnętrznej stronie każdej pokrywy zawsze znajduje się aktualna naklejka ze schematem – warto ją sfotografować zaraz po zakupie samochodu.

Pierwsza generacja Arteon (2017–2023) – najpopularniejsza i najlepiej udokumentowana

Model wprowadzony w 2017 roku (kod 3H) oraz po liftingu z 2020 roku (nowe reflektory Matrix LED, cyfrowy kokpit, MIB3) korzysta z praktycznie identycznych schematów bezpieczników. Różnice są minimalne i dotyczą głównie wersji z napędem hybrydowym lub dodatkowym wyposażeniem.

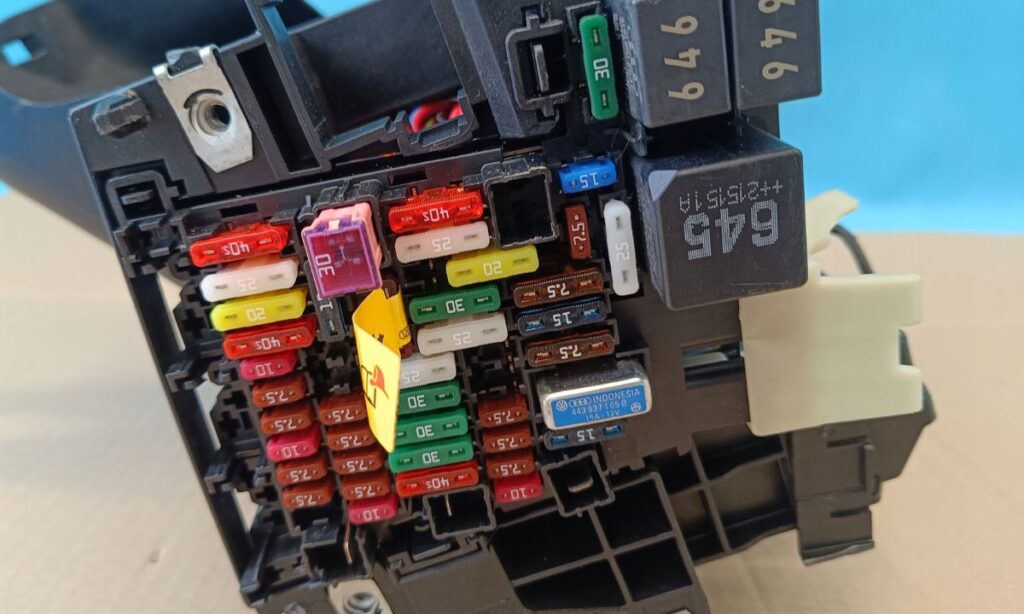

Skrzynka bezpieczników w desce rozdzielczej – pełne przypisanie

Oto kompletna lista najważniejszych bezpieczników (numeracja zgodna z naklejkami w pojeździe):

  • Nr 1 – 30 A: jednostka sterująca podgrzewaczem czynnika redukującego (wersje TDI)
  • Nr 2 – 10 A: elektronika kolumny kierownicy
  • Nr 4 – 7,5 A / 10 A: klakson alarmowy
  • Nr 5 – 5 A / 7,5 A: interfejs diagnostyczny magistrali danych
  • Nr 7 – 10 A: sterowanie klimatyzacją, tylny panel klimatyzacji, czujnik deszczu i światła
  • Nr 8 – 7,5 A / 10 A: przełącznik świateł, czujnik deszczu, oświetlenie konturowe drzwi
  • Nr 11, 24, 26, 27, 42 – 40 A: pokładowa jednostka sterująca zasilaniem (BCM – J519)
  • Nr 12 – 20 A: jednostka sterująca multimediów i nawigacji
  • Nr 13 i 41 – 25 A: napinacze przednich pasów bezpieczeństwa
  • Nr 14 – 40 A: dmuchawa nawiewu
  • Nr 16 – 7,5 A: ładowarki USB, hub USB, wzmacniacz sygnału telefonu
  • Nr 19 – 7,5 A: interfejs systemu dostępu bezkluczykowego
  • Nr 23 – 20 A / 30 A: sterownik szyberdachu panoramicznego
  • Nr 32 – 10 A: kamera przednia, adaptacyjny tempomat ACC, asystent parkowania, zmiana pasa ruchu
  • Nr 40 – 20 A: gniazda 12 V (przód, tył, bagażnik)
  • Nr 43 – 40 A: wzmacniacz dźwięku (system audio premium)
  • Nr 45 – 15 A: regulacja fotela kierowcy i wentylacja siedzeń
  • Nr 53 – 30 A: podgrzewana tylna szyba

Skrzynka w komorze silnika – pełne przypisanie

Ta skrzynka odpowiada za układy wysokoprądowe i silnik:

  • Nr 1 – 25 A: moduł ABS/ESP
  • Nr 2 – 40 A / 60 A: pompa hydrauliczna ABS
  • Nr 3 – 15 A / 30 A: sterownik silnika (ECU)
  • Nr 4–9 – 5–15 A: zawory, sondy lambda, przepływomierz powietrza, sterowanie turbiną
  • Nr 10 – 15 A / 20 A: pompa paliwa
  • Nr 14 i 21 – 40 A: ogrzewanie przedniej szyby (opcjonalne)
  • Nr 19 i 35 – 30 A: sterownik wycieraczek przednich
  • Nr 23 – 30 A: rozrusznik
  • Nr 37 – 30 A: dodatkowa nagrzewnica (wersje TDI)

Relacje (w zależności od wersji silnika): R1–R10 odpowiadają za rozrusznik, klakson, główne przekaźniki ogrzewania i sterowanie silnikiem.

Druga generacja Arteon (od 2024) – nowe platformy i ewolucja schematów

Nowa generacja na platformie MQB Evo wprowadza nowoczesniejsze systemy (MIB4, Travel Assist, IQ.Light LED Matrix drugiej generacji, większa bateria w wersji eHybrid). Lokalizacja skrzynek pozostała bez zmian, ale pojawiły się dodatkowe obwody:

  • dedykowane bezpieczniki dla nowego systemu infotainment MIB4
  • osobne zabezpieczenia dla kamer 360° i radarów ADAS
  • ulepszone zarządzanie instalacją 48 V w wersjach mild-hybrid
  • dodatkowa ochrona wysokonapięciowa w Arteon eHybrid

Pełne schematy dla modeli od 2024 roku są jeszcze częściowo chronione, dlatego zawsze warto korzystać z aktualnej instrukcji obsługi pojazdu lub oprogramowania diagnostycznego ODIS. Ogólna numeracja i lokalizacja najważniejszych obwodów (ABS, pompa paliwa, multimediów, gniazda 12 V) pozostała jednak bardzo zbliżona do poprzedniej generacji.

Najczęściej sprawdzane bezpieczniki i typowe usterki

Wieloletnie doświadczenie użytkowników Arteona pokazuje, które obwody wymagają największej uwagi:

  • gniazda 12 V i USB (przeciążenie ładowarkami smartfonów) – najczęściej nr 40
  • podgrzewana tylna szyba i lusterka (zima) – nr 53
  • wycieraczki (oblodzenie, zużyte pióra) – nr 19 i 35
  • pompa paliwa w dieslach (zła jakość paliwa) – nr 10
  • systemy asystujące (kamera, ACC) – nr 32
  • szyberdach (duże obciążenie silnika) – nr 23

Zestaw zapasowych bezpieczników (5 A, 7,5 A, 10 A, 15 A, 20 A, 25 A, 30 A, 40 A) w schowku to podstawowy element wyposażenia każdego właściciela Arteona.

Praktyczne wskazówki i bezpieczeństwo

Przed jakąkolwiek wymianą zawsze wyłącz zapłon i odłącz akumulator (w wersjach hybrydowych dodatkowo odłącz serwisowy bezpiecznik wysokonapięciowy). Zastępuj bezpieczniki wyłącznie identycznymi pod względem amperażu i typu (mini lub low-profile). Jeśli bezpiecznik spala się ponownie, nie zwiększaj jego wartości – to sygnał zwarcia lub uszkodzenia odbiornika. W Arteonie eHybrid wszelkie prace przy układzie wysokiego napięcia powinny wykonywać wyłącznie uprawnione serwisy.

Dzięki przemyślanej architekturze bezpieczników Volkswagen Arteon należy do samochodów o najwyższej niezawodności elektrycznej w swojej klasie. Regularna kontrola i znajomość schematów pozwala cieszyć się komfortem jazdy przez setki tysięcy kilometrów bez niespodziewanych przestojów.
