Bezpieczniki w BMW X1 – pełne schematy wszystkich generacji

PrzezSergiusz Kułakowicz

BMW X1 od 2009 roku jest jednym z najchętniej wybieranych kompaktowych crossoverów premium. Za sprawne działanie wszystkich układów – oświetlenia LED, multimediów iDrive, systemów asystujących, napędu xDrive, klimatyzacji automatycznej, elektrycznych szyb, podgrzewanych foteli, szyberdachu i wielu innych elementów – odpowiada rozbudowana instalacja elektryczna chroniona przez kilka skrzynek bezpieczników. Znajomość dokładnej lokalizacji i pełnego przypisania każdego obwodu pozwala na szybką diagnostykę usterki, samodzielną wymianę bezpiecznika oraz bezpieczny montaż dodatkowego wyposażenia (rejestratora, kamery cofania, haka holowniczego czy instalacji audio). W tym kompleksowym przewodniku znajdziesz **bardzo szczegółowe, pełne schematy** dla wszystkich trzech generacji X1: E84 (2009–2015), F48/F49 (2015–2022) oraz U11 (od 2022).

Lokalizacja skrzynek bezpieczników w BMW X1

W każdym X1 zastosowano typową architekturę kilku modułów:

  • Skrzynka główna w kabinie – za schowkiem po stronie pasażera. Otwórz schowek, zwolnij amortyzator i całkowicie opuść pokrywę w dół – na jej wewnętrznej stronie zawsze znajduje się aktualna naklejka ze schematem (warto ją sfotografować).
  • Skrzynka / moduł zasilania w komorze silnika – po prawej lub lewej stronie komory silnika przy akumulatorze lub w zintegrowanym module mocy (IPM).
  • Moduły dodatkowe – w bagażniku przy akumulatorze (wersje z hakiem lub audio premium) oraz zaawansowane moduły BDC (Body Domain Controller) i BCP w nowszych generacjach.

Zawsze przed jakąkolwiek pracą wyłącz zapłon i odłącz akumulator. W wersjach hybrydowych i elektrycznych dodatkowo odłącz serwisowy bezpiecznik wysokiego napięcia. Wymieniaj wyłącznie bezpieczniki o identycznym amperażu i typie (mini, low-profile, maxi).

Pierwsza generacja X1 (E84, 2009–2015) – pełny schemat

Model E84 zbudowany na platformie E90. Główna skrzynka za schowkiem pasażera zawiera numerację od 1 do ok. 100. Poniżej znajdziesz kompletne, szczegółowe przypisanie na podstawie oficjalnych danych technicznych BMW.

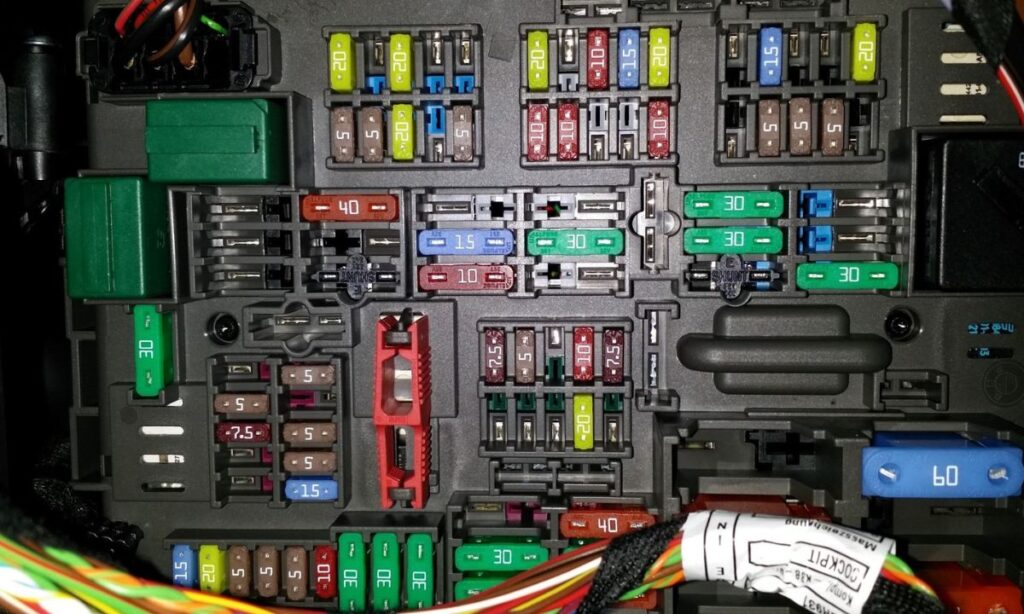

Skrzynka w schowku pasażera – pełna lista bezpieczników

  • 1 – 20 A: zapalniczka przednia i gniazdo 12 V w konsoli środkowej
  • 2 – 15 A: moduł CIC / radio / nawigacja
  • 3 – 20 A: wzmacniacz audio HiFi / Harman Kardon
  • 4 – 10 A: oświetlenie wnętrza i lampki do czytania
  • 5 – 10 A: moduł poduszek powietrznych
  • 6 – 5 A: moduł kolumny kierownicy
  • 7 – 5 A: gniazdo diagnostyczne OBD
  • 8 – 20 A: gniazda 12 V w bagażniku i tylne
  • 9 – 5 A: czujnik deszczu i światła
  • 10 – 5 A: kamera cofania i system PDC
  • 11 – 20 A: elektryczne szyby przednie
  • 12 – 15 A: moduł klimatyzacji automatycznej
  • 13 – 10 A: moduł telefonu Bluetooth
  • 14 – 15 A: jednostka sterująca multimediów
  • 15 – 20 A: wzmacniacz Professional / High-End
  • 16 – 10 A: moduł dostępu bezkluczykowego
  • 17 – 10 A: czujniki parkowania przód i tył
  • 18 – 10 A: moduł świateł adaptacyjnych
  • 19 – 5 A: logika systemu DSC
  • 20 – 5 A: moduł kierownicy wielofunkcyjnej
  • 21 – 15 A: podgrzewana tylna szyba
  • 22 – 20 A: szyberdach panoramiczny
  • 23 – 10 A: moduł przyczepy / hak holowniczy
  • 24 – 15 A: moduł centralny nadwozia (JBE)
  • 25 – 20 A: elektryczne szyby tylne
  • 26 – 5 A: moduł telefonu / Bluetooth
  • 27 – 5 A: moduł świateł stopu
  • 28 – 5 A: moduł czujnika deszczu
  • 29 – 5 A: moduł oświetlenia konturowego
  • 30 – 10 A: moduł podgrzewania lusterek
  • 31 / 32 – 30 A: moduł przyczepy / hak holowniczy
  • 33 – 30 A: moduł drzwi kierowcy
  • 34 – 30 A: moduł drzwi pasażera
  • 35 – 30 A: moduł drzwi tylnych lewych
  • 36 – 30 A: moduł drzwi tylnych prawych
  • 37 – 30 A: regulacja fotela kierowcy
  • 38 – 30 A: regulacja fotela pasażera
  • 39 – 20 A: pompa paliwa
  • 40 – 30 A: moduł dolnej części nadwozia (Footwell Module)
  • 41 – 30 A: elektryczna szyba kierowcy + moduł
  • 42 – 40 A: wzmacniacz High-End
  • 43 – 30 A: podgrzewanie foteli
  • 44 – 30 A: wentylacja foteli
  • 45 – 30 A: regulacja foteli
  • 46 – 5 A: moduł DSC (logika)
  • 47 – 5 A: moduł kierownicy
  • 48 – 10 A: moduł świateł xenonowych
  • 49 – 30 A: regulacja fotela pasażera
  • 50 – 30 A: silnik wycieraczek przednich
  • 51 – 40 A: dmuchawa nawiewu
  • 52 – 30 A: moduł DSC (pompa hydrauliczna)
  • 53 – 30 A: podgrzewana tylna szyba
  • 54 – 5 A: moduł klimatyzacji tylnej
  • 55 – 10 A: moduł świateł przeciwmgielnych
  • 56 – 15 A: moduł reflektorów
  • 57 – 10 A: moduł świateł dziennych
  • 58 – 5 A: moduł czujnika parkowania
  • 59 – 5 A: moduł kamery cofania
  • 60 – 5 A: moduł telefonu
  • 61 – 5 A: moduł nawigacji
  • 62 – 10 A: moduł radia
  • 63 – 5 A: moduł USB / iPod
  • 64 – 5 A: moduł interfejsu
  • 65 – 5 A: moduł Bluetooth
  • 66 – 5 A: moduł sterowania głosowego
  • 67 – 20 A: elektryczna pompa paliwa
  • 68 – 30 A: moduł klimatyzacji tylnej
  • 69 – 10 A: moduł świateł tylnych
  • 70 – 10 A: moduł świateł stopu
  • 71 – 10 A: moduł świateł cofania
  • 72 – 5 A: moduł ogrzewania postojowego
  • 73 – 5 A: moduł dodatkowej nagrzewnicy
  • 74 – 10 A: moduł zaworów EGR (diesel)
  • 75 – 5 A: moduł DPF (diesel)
  • 76 – 5 A: moduł AdBlue (diesel)
  • 77 – 10 A: moduł SCR (diesel)
  • 78 / 80 – 30 A: tylne szyby elektryczne
  • 81 – 5 A: moduł lusterek zewnętrznych
  • 82 – 5 A: moduł składania lusterek
  • 83 – 5 A: moduł podgrzewania lusterek
  • 84 – 40 A: moduł dolnej części nadwozia
  • 85 – 30 A: ogrzewanie postojowe
  • 86 – 30 A: dodatkowa nagrzewnica
  • 87 – 30 A: moduł klimatyzacji
  • 88 / 90 – 40 A: dmuchawa nawiewu
  • 91 – 50 A: wentylator chłodnicy (wersje słabsze)
  • 92 – 60 A: wentylator chłodnicy (wersje mocniejsze)
  • 93–100 – obwody specjalne (w zależności od wyposażenia: hak, audio premium, xenon, itp.)

Skrzynka w komorze silnika i przy akumulatorze (E84)

Moduł IPM oraz skrzynka w bagażniku zawierają bezpieczniki wysokoprądowe: rozrusznik 30 A, alternator 150–250 A, pompa DSC 40–60 A, wentylator 50–80 A, sterownik silnika DME/DDE 10–40 A (w zależności od silnika benzynowego N20/N52/N55 lub diesla N47/N57).

Druga generacja X1 (F48/F49, 2015–2022) – pełny schemat

Platforma UKL2 wprowadziła bardziej zintegrowane moduły BDC. Główna skrzynka za schowkiem pasażera zawiera ponad 130 obwodów. Poniżej znajdziesz kompletne, szczegółowe przypisanie na podstawie danych technicznych BMW.

Skrzynka w schowku pasażera – pełna lista bezpieczników

  • 1 – 30 A: elektryczna szyba pasażera
  • 2 – 30 A: elektryczna szyba tylna lewa
  • 3 – 20 A: zamek drzwi pasażera
  • 4 – 30 A: elektryczna szyba kierowcy
  • 5 – 30 A: podgrzewana tylna szyba
  • 6 – 30 A: elektryczna szyba tylna prawa
  • 7 – 20 A: zamek drzwi kierowcy
  • 9 – 5 A: panel świateł, przełączniki kolumny kierownicy
  • 10 – 7,5 A: gniazdo diagnostyczne OBD
  • 11 – 7,5 A: moduł klimatyzacji, moduł klapy bagażnika
  • 12 – 5 A: moduł bezdotykowego otwarcia bagażnika, telematyka
  • 13 – 15 A: klakson
  • 32 – 40 A: moduł sterowania nadwoziem BDC
  • 34 – 40 A: etap wyjściowy dmuchawy nawiewu
  • 35 – 50 A: moduł sterowania nadwoziem BDC
  • 37 – 5 A: przycisk hamulca postojowego
  • 38 – 5 A: syrena z czujnikiem przechyłu
  • 39 – 5 A: centrum funkcji dachu
  • 40 – 5 A: moduł DSC
  • 41 – 5 A: zestaw wskaźników
  • 42 – 5 A: odbiornik zdalnego sterowania
  • 43 – 30 A: moduł dachu / szyberdach panoramiczny
  • 44 – 20 A: reflektor prawy LED
  • 45 – 30/40 A: moduł DSC / hamulec postojowy
  • 46 – 5 A: system detekcji nieszczelności EVAP
  • 47 – 20/30 A: reflektor lewy LED lub rozdzielacz momentu
  • 48 – 30 A: moduł SCR (AdBlue – diesle)
  • 49 – 5 A: klapa wydechu, dodatkowa nagrzewnica
  • 50 – 5 A: żaluzje chłodnicy, czujnik katalizatora
  • 51 – 5 A: wentylator płyty bazowej
  • 52 – 5 A: lusterko elektrochromatyczne
  • 53 – 5 A: czujnik AUC (automatyczna recyrkulacja)
  • 54 – 5 A: wspomaganie kierownicy
  • 55 – 4/5 A: kamera cofania / asystent parkowania
  • 58 – 10 A: przełączniki na kolumnie kierownicy
  • 59 – 5 A: kamera asystentów kierowcy (KAFAS)
  • 61 – 20 A: jednostka główna multimediów (Head Unit / MIB)
  • 62 – 5 A: oświetlenie wnętrza, czujnik deszczu/światła
  • 63 – 20 A: gniazdo przyczepy
  • 65 – 20 A: zapalniczka 12 V + gniazdo pod schowkiem
  • 66 – 20 A: sterownik elektrycznej pompy paliwa
  • 67 – 5/7,5 A: lusterko zewnętrzne pasażera
  • 68 – 5 A: touchbox, controller, USB hub
  • 69 – 5/7,5 A: lusterko zewnętrzne kierowcy
  • 70 – 5 A: oświetlenie bagażnika i schowka
  • 71 – 7,5 A: zestaw wskaźników
  • 72 – 5 A: przekaźnik wentylatora
  • 73 – 10 A: zawory fotela kierowcy
  • 74 – 7,5 A: pompa płynu chłodzącego turbosprężarki (TU)
  • 75 – 10 A: zawory fotela pasażera
  • 76 – 5 A: oświetlenie wnętrza przód
  • 77 – 10 A: czujnik NOx za SCR
  • 78 – 15 A: moduł SCR
  • 79 – 5 A: podkładka indukcyjna ładowania
  • 80 – 5 A: oświetlenie przednie wnętrza
  • 81 – 15 A: sterownik skrzyni biegów
  • 82 – 5 A: dźwignia wyboru biegów
  • 83 – 5/7,5 A: sterownik silnika DME
  • 84 – 5 A: moduł sprzęgła / sterownik dwusprzęgłowej skrzyni
  • 85 – 5 A: lusterko elektrochromatyczne
  • 90 – 5 A: elektryczna klapa bagażnika
  • 95 – 30 A: regulacja fotela pasażera
  • 96 – 10 A: zamek bagażnika
  • 97 – 5 A: dodatkowy moduł nadwozia
  • 100 – 5 A: akumulator wysokonapięciowy (PHEV)
  • 103 / 104 – 20 A: reflektory LED (prawy/lewy)
  • 107 / 108 – 40 A: moduł elektrycznej klapy bagażnika
  • 127 / 128 – 30 A: podgrzewanie i regulacja foteli
  • 129 – 30 A: wzmacniacz audio HiFi / Harman Kardon
  • 132 – 20 A: gniazda 12 V i USB w bagażniku oraz pod podłokietnikiem

Moduł zasilania w komorze silnika i zintegrowany moduł mocy (F48)

  • 400 – 250 A: główny moduł rozdzielczy przód
  • 401 – 60/80/125 A: wentylator chłodnicy (zależnie od mocy)
  • 402 – 125 A: elektryczne wspomaganie kierownicy
  • 403 – 50/60 A: moduł DSC
  • 404 – 125 A: moduł BDC
  • 405 – 100 A: dodatkowa nagrzewnica elektryczna
  • 406 – 40/60 A: nagrzewnica filtra paliwa (diesel) lub przekaźnik skrzyni DCT

Trzecia generacja X1 (U11, od 2022) – pełny schemat

Nowa platforma FAAR wprowadziła trzy główne skrzynki: rozdzielczą mocy lewą przednią, rozdzielczą mocy prawą przednią oraz moduł BCP. Wiele obwodów jest zarządzanych inteligentnie przez moduły BDC/BCP.

Skrzynka rozdzielcza mocy lewa przednia (w komorze silnika) – pełna lista

  • 1–19 – obwody silnika i systemu mild-hybrid (5–30 A)
  • 20 – 30 A: pompa paliwa i układ paliwowy
  • 21–23 – moduły drzwi i elektrycznych lusterek
  • 24 – 40 A: system audio i wzmacniacz
  • 25 – 30 A: elektryczne szyby i lusterka
  • 26–38 – oświetlenie zewnętrzne, kamery, radary ADAS (5–20 A)
  • 39 – 40 A: klimatyzacja / ogrzewanie postojowe
  • 40 – 50 A: układ ABS / DSC / hamulec postojowy
  • 41 – 50 A: moduł sterowania nadwoziem
  • 51 – 30 A: system audio + infotainment MIB4
  • 52 / 53 – 30 A: podgrzewane fotele i kierownica
  • 55 / 56 – 7,5/10/15 A: obwody DME i systemu hybrydowego
  • 60 / 62 / 67 / 72 – 5–15 A: podgrzewana tylna szyba, systemy asystujące, hybryda

Skrzynka rozdzielcza mocy prawa przednia (w komorze silnika) – pełna lista

  • 1–19 – moduły sterujące, OBD, klakson (5–15 A)
  • 20 – 30 A: pompa paliwa
  • 21 – 15 A: zestaw wskaźników i Head-Up Display
  • 23 / 57 – 30/40 A: moduły wymienne i przekaźniki
  • 24 – 40 A: centralny zamek i elektryczna klapa bagażnika
  • 29 / 40 – 40/60 A: klakson, OBD, reflektory, czujniki deszczu/światła
  • 46 – 20 A: zapalniczka i wszystkie gniazda 12 V / USB w całym samochodzie
  • 47 / 49 / 53 – 30 A: regulacja foteli i ogrzewanie
  • 48 / 50 / 54 – 20/30 A: moduły przyczepy (jeśli zamontowana)

Moduł BCP (Body Control Panel)

  • F1 – 5 A: sterownik kolumny kierownicy, asystenci, reflektory, czujniki deszczu/światła, oświetlenie wnętrza
  • F2 – 7,5 A: gniazdo OBD, system hybrydowy
  • F3 – 7,5 A: klimatyzacja, klapa bagażnika
  • F4 – 5 A: gniazda 12 V / USB, infotainment, moduły drzwi
  • F5 / F6 – 20 A: moduły drzwi (lewy/prawy)

W wersjach iX1 oraz xDrive25e (PHEV) pojawiają się dodatkowe bezpieczniki wysokonapięciowe oraz dedykowane obwody systemu 48 V mild-hybrid.

Najczęściej sprawdzane bezpieczniki i praktyczne wskazówki

Na podstawie doświadczeń tysięcy właścicieli X1 najczęściej problemy dotyczą następujących obwodów:

  • gniazda 12 V / USB – przeciążenie przy jednoczesnym ładowaniu kilku urządzeń (nr 8 i 65 w E84, nr 65 w F48, nr 46 w U11)
  • podgrzewana tylna szyba i lusterka – szczególnie zimą
  • wycieraczki i spryskiwacze – przy oblodzeniu lub zużytych piórach
  • pompa paliwa – zwłaszcza w dieslach po dłuższej przerwie
  • systemy asystujące i kamery – w najnowszych generacjach
  • szyberdach / elektryczna klapa bagażnika – duże obciążenie silników

Zawsze woź ze sobą komplet zapasowych bezpieczników w różnych wartościach (5 / 7,5 / 10 / 15 / 20 / 30 / 40 A). Regularna kontrola skrzynek raz w roku podczas przeglądu oraz znajomość schematów gwarantują bezproblemową eksploatację BMW X1 przez setki tysięcy kilometrów – niezależnie od generacji.

Dzięki modularnej i bardzo przemyślanej architekturze bezpieczników X1 należy do samochodów o najwyższej niezawodności elektrycznej w segmencie premium. Pełna znajomość schematów daje spokój i pewność na każdej trasie.
