Bezpieczniki Volkswagen Atlas / Teramont – pełne schematy

PrzezSergiusz Kułakowicz

Volkswagen Atlas (w Chinach i niektórych krajach sprzedawany jako Teramont) to duży, 7-osobowy SUV. W razie awarii świateł, gniazda 12V, radia czy wycieraczek często wystarczy wymienić bezpiecznik.

Model ma jedną generację (kod CA1), ale schematy różnią się nieznacznie między rocznikami 2017–2022 a po liftingu 2023–2026. Poniżej znajdziesz pełne listy wszystkich używanych bezpieczników (bez pustych slotów) wraz z lokalizacją i opisem.

Zawsze sprawdzaj naklejkę na pokrywie skrzynki – to najdokładniejsze źródło dla Twojego egzemplarza.

Ważne wskazówki
Wyłącz zapłon przed wymianą.
Używaj bezpiecznika o identycznej wartości amperowej.
Jeśli bezpiecznik spala się ponownie – szukaj zwarcia lub uszkodzonego elementu.
Do montażu kamery lub dodatkowego sprzętu używaj adaptera add-a-circuit.

Lokalizacja skrzynek bezpieczników

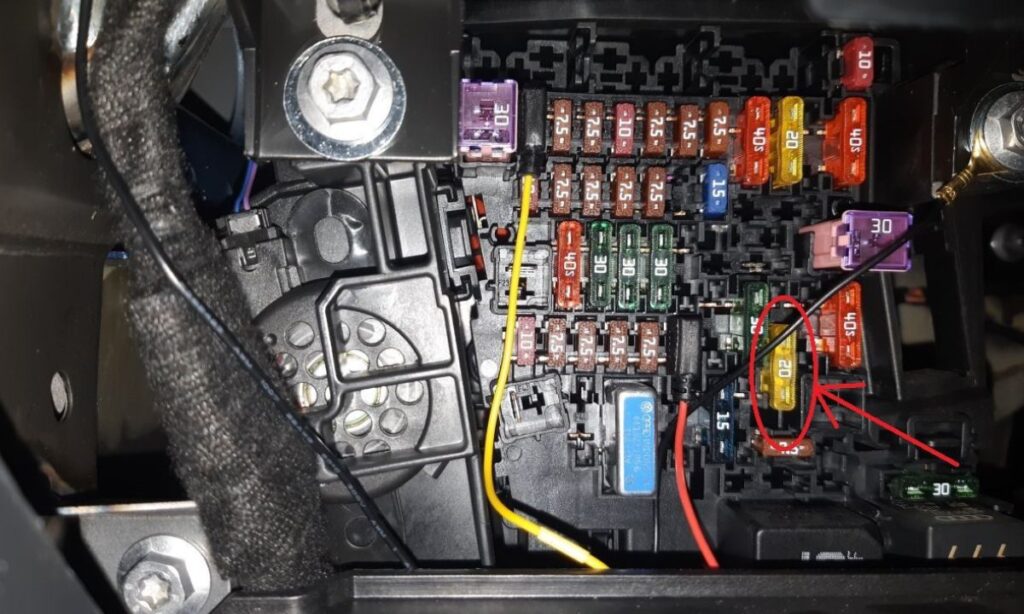

  • Skrzynka w kabinie (Fuse Panel C – SC) — po lewej stronie deski rozdzielczej (za osłoną przy pedałach lub za schowkiem kierowcy).
  • Skrzynka w komorze silnika (Fuse Panel B – SB) — po lewej stronie komory silnika, przy akumulatorze.
  • Główna skrzynka mocy przy akumulatorze (SA) — na pokrywie akumulatora (duże bezpieczniki wysokoprądowe).

1. Skrzynka w kabinie (Fuse Panel C)

Pełna lista bezpieczników (tylko używane):

  • 2 — 10A — Moduł elektroniki kolumny kierownicy
  • 3 — 30A — Moduł sterujący tylną dmuchawą świeżego powietrza
  • 4 — 7,5A — Moduł sterujący instalacją elektryczną pojazdu
  • 5 — 7,5A — Interfejs magistrali danych diagnostyki / przekaźnik zdalnego uruchamiania
  • 6 — 7,5A — Mechanizm wyboru biegów / elektromagnes blokady kluczyka
  • 7 — 10A — Sterowanie ogrzewaniem i klimatyzacją / tylny panel klimy / przekaźnik odmrażacza szyby / przekaźnik sprężarki A/C
  • 8 — 7,5A — Moduł elektroniki kolumny kierownicy / przełącznik świateł / czujnik deszczu i światła / moduł świateł do jazdy dziennej
  • 9 — 7,5A — Moduł elektroniki kolumny kierownicy / stacyjka
  • 10 — 7,5A — Przedni wyświetlacz informacyjny
  • 11 — 40A — Moduł sterujący instalacją elektryczną pojazdu
  • 12 — 20A — Moduł elektroniki informacyjnej 1
  • 14 — 40A — Moduł sterujący dmuchawą świeżego powietrza
  • 15 — 10A — Moduł elektronicznej blokady kolumny kierownicy
  • 16 — 7,5A — Rozdzielacz USB / gniazdo USB 1
  • 17 — 7,5A — Zespół wskaźników / moduł awaryjnego połączenia i komunikacji
  • 18 — 7,5A — Mechanizm wyboru biegów / moduł kamery 360° / uchwyt pokrywy bagażnika
  • 19 — 7,5A — Interfejs systemu dostępu i uruchamiania
  • 21 — 15A — Moduł napędu 4Motion (Haldex)
  • 22 — 15A — Moduł rozpoznawania przyczepy
  • 23 — 30A — Moduł sterujący szyberdachem
  • 24 — 40A — Moduł sterujący instalacją elektryczną pojazdu
  • 25 — 30A — Moduł drzwi kierowcy + tylna szyba lewa
  • 26 — 30A — Moduł sterujący instalacją elektryczną pojazdu
  • 27 — 30A — Moduł sterujący instalacją elektryczną pojazdu
  • 28 — 25A — Moduł rozpoznawania przyczepy
  • 29 — 5A — Czujnik ciśnienia czynnika chłodniczego
  • 30 — 10A — Przekaźnik zdalnego uruchamiania
  • 31 — 10A — Moduł sterujący pokrywy bagażnika
  • 32 — 10A — Moduły wykrywania martwego pola / moduł kamery przedniej / moduł asystenta odległości
  • 33 — 7,5A — Moduł poduszek powietrznych / czujnik zajętości fotela pasażera
  • 34 — 7,5A — Czujnik ciśnienia czynnika / lusterko wsteczne / przełącznik świateł / przekaźnik gniazd
  • 35 — 7,5A / 10A — Diagnostyczne gniazdo OBD
  • 36 — 7,5A / 10A — Prawy przedni reflektor
  • 37 — 7,5A / 10A — Lewy przedni reflektor
  • 38 — 25A — Moduł rozpoznawania przyczepy
  • 39 — 30A — Moduł drzwi pasażera + tylna szyba prawa
  • 40 — 20A — Gniazdo 12V (zapalniczka)
  • 41 — 20A — Gniazdo 12V 2 / 3 (tył)
  • 42 — 40A — Moduł sterujący instalacją elektryczną pojazdu
  • 43 — 30A / 40A — Moduł cyfrowego systemu dźwiękowego
  • 44 — 15A — Moduł rozpoznawania przyczepy
  • 45 — 15A — Wentylator oparcia fotela kierowcy / poduszki fotela kierowcy
  • 46 — 7,5A / 30A — Przetwornica 12V–230V (gniazdo 230V)
  • 47 — 15A — Silnik tylnej wycieraczki
  • 49 — 7,5A — Przekaźniki rozrusznika / zdalnego startu
  • 50 — 40A — Moduł sterujący pokrywy bagażnika
  • 51 — 25A — Tylny panel sterowania klimatyzacją
  • 53 — 30A — Przekaźnik odmrażacza tylnej szyby

Najważniejszy bezpiecznik: nr 40 (20A) — gniazdo zapalniczki i 12V z przodu.

2. Skrzynka w komorze silnika (Fuse Panel B – SB)

Główne wysokie bezpieczniki i obwody silnika:

  • SB1 — 25A / 40A — Moduł ABS
  • SB2 — 60A — Moduł ABS
  • SB3 — 15A — Moduł sterujący silnika
  • SB4 — 10A — Moduł wykrywania nieszczelności zbiornika paliwa / wentylator chłodnicy
  • SB5 — 10A — Zasilanie komponentów silnika (zawory wałka rozrządu, zawory chłodzenia itp.)
  • SB6 — 5A / 7,5A — Przełącznik świateł stopu
  • SB7 — 7,5A / 10A / 15A — Silnik rolety chłodnicy / pompa wspomagania ogrzewania / zawory chłodzenia
  • SB8 — 15A — Sondy lambda (grzałki)
  • SB9 — 10A / 20A — Cewki zapłonowe / pompa wspomagania ogrzewania / zawory wałka rozrządu
  • SB10 — 20A — Moduł sterujący pompy paliwa
  • SB13 — 30A — Moduł sterujący skrzyni biegów
  • SB14 — 40A / 60A — Przekaźnik odmrażacza przedniej szyby
  • SB15 — 15A — Przekaźnik klaksonu
  • SB16 — 20A — Zasilanie cewek zapłonowych
  • SB17 — 7,5A — Moduł ABS / moduł sterujący silnika
  • SB18 — 5A / 7,5A — Moduł monitorowania akumulatora / interfejs diagnostyczny
  • SB19 — 30A — Przekaźniki wycieraczek (1 i 2)
  • SB20 — 7,5A / 10A — Moduł otwierania garażu
  • SB23 — 30A — Rozrusznik
  • SBK — 80A — Zasilanie wielu obwodów z kabiny
  • SBL — 80A — Wentylator chłodnicy
  • SBE — 80A — Wspomaganie kierownicy

3. Główna skrzynka mocy przy akumulatorze (SA)

  • SA1 — 400A — Alternator
  • SA3 — 100A — Wentylator chłodnicy
  • SA4 — 80A — Zasilanie obwodów z kabiny
  • SA5 — 125A — Zasilanie obwodów z kabiny (druga grupa)
  • SBG — 400A — Alternator (dodatkowy)

Najczęściej palące się bezpieczniki w Atlasie / Teramont

  • Gniazda 12V i zapalniczka (nr 40 w kabinie)
  • Wycieraczki (SB19)
  • Światła mijania i LED (nr 36 i 37 w kabinie)
  • Tylna wycieraczka (nr 47)
  • Gniazdo 230V (jeśli zamontowane)
  • Moduł rozpoznawania przyczepy

Praktyczne porady

  • Jeśli nie działa zapalniczka → sprawdź bezpiecznik nr 40 (20A) w skrzynce kabiny.
  • Przy problemach z wycieraczkami → najczęściej SB19 lub przekaźniki wycieraczek.
  • Po wymianie zawsze sprawdź działanie obwodu.
  • W wersjach z napędem 4Motion sprawdzaj bezpiecznik nr 21 (15A).
  • Przy montażu dodatkowego sprzętu (kamera, rejestrator) używaj gniazd z zasilaniem ACC lub BAT.

Instalacja elektryczna w Atlasie / Teramont jest solidna, ale przy dużym wyposażeniu (dużo elektroniki) bezpieczniki mogą się przeciążać.
