Volkswagen T-Roc, kompaktowy crossover oparty na platformie MQB, zadebiutował w 2017 roku i szybko zdobył popularność dzięki stylowi, praktyczności i niezawodności. W modelach od 2017 do 2025 (w tym facelift z 2022) system bezpieczników chroni układy elektryczne przed przeciążeniami, od oświetlenia po systemy wspomagania. Schematy różnią się nieznacznie w zależności od roku produkcji, silnika (benzyna TSI, diesel TDI) i rynku (LHD/RHD), ale podstawowa struktura jest podobna: skrzynka w komorze silnika i w kabinie pasażerskiej. W tym artykule przedstawiamy rozszerzone schematy na podstawie danych serwisowych, z pełnymi listami bezpieczników, ich amperażami i chronionymi komponentami. Zawsze sprawdzaj instrukcję obsługi lub diagnoskop VCDS, bo konfiguracje mogą się różnić w zależności od wyposażenia (np. z hakiem holowniczym czy panoramicznym dachem).

Lokalizacje skrzynek bezpieczników w T-Roc

Skrzynki bezpieczników w T-Roc są łatwo dostępne, co ułatwia diagnozę usterek jak niedziałające światła czy radio. Oto główne miejsca:

• Komora silnika: Po lewej stronie (patrząc od przodu), pod plastikową pokrywą. Naciskaj zatrzaski, by otworzyć. W niektórych modelach na pokrywie znajdują się szczypce do wyjmowania bezpieczników.
• Kabina pasażerska (deska rozdzielcza): W lewostronnych (LHD) – za pokrywą po lewej stronie kierowcy. W prawostronnych (RHD) – za schowkiem pasażera; przesuń element blokujący w dół i pociągnij pokrywę.
• Dodatkowe przekaźniki: Często pod deską lub w komorze silnika, zintegrowane z głównymi skrzynkami.

W modelach po 2022 facelift skrzynki są identyczne, ale dodano bezpieczniki dla nowych systemów jak matrycowe LED czy asystentów jazdy. Wysokoprądowe bezpieczniki (SB) są na akumulatorze lub w komorze silnika.

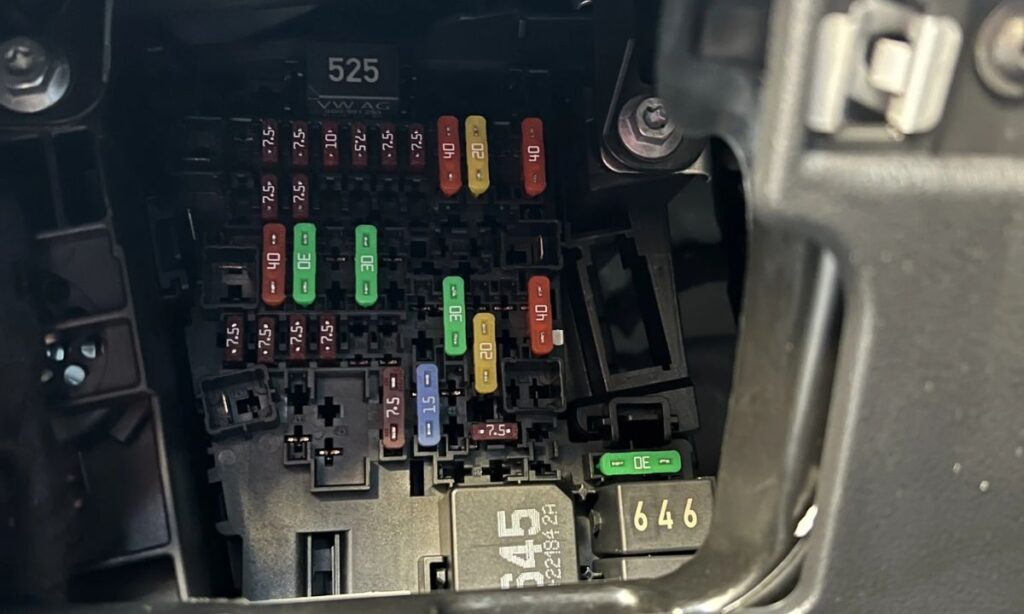

Schemat bezpieczników w kabinie pasażerskiej (deska rozdzielcza) dla modeli 2017-2025

Ta skrzynka obsługuje głównie układy komfortu, oświetlenie wewnętrzne i multimedia. Schematy oparte na edycjach manuali z 2018-2019, z aktualizacjami do 2025. Bezpieczniki typu MINI®, ATO® i JCASE®.

• F1: 20A/30A – Sterownik grzałki środka redukującego (diesel, AdBlue)
• F2: 10A – Sterownik elektroniki kolumny kierownicy
• F3: – (rezerwa)
• F4: 7.5A/10A – Klakson alarmowy, alarm antykradzieżowy
• F5: 5A/7.5A – Interfejs diagnostyczny magistrali danych
• F6: 5A/7.5A – Dźwignia selektora skrzyni biegów
• F7: 10A – Sterownik ogrzewania i klimatyzacji, odbiornik zdalnego sterowania dodatkowym ogrzewaniem, przekaźnik ogrzewania tylnej szyby
• F8: 7.5A/10A – Przełącznik świateł, czujnik deszczu/światła, przycisk hamulca postojowego, sterownik świateł zakrętowych i zasięgu reflektorów
• F9: 5A/7.5A – Sterownik elektroniki kolumny kierownicy
• F10: 7.5A – Wyświetlacz jednostki sterującej przednim panelem informacyjnym, odtwarzacz CD, panel Infotainment
• F11: 40A – Sterownik zasilania pokładowego (oświetlenie zewnętrzne lewe)
• F12: 20A – Sterownik elektroniki informacyjnej 1 (Infotainment)
• F13: 25A – Pas bezpieczeństwa przedni lewy (LHD) / prawy (RHD)
• F14: 40A – Sterownik dmuchawy powietrza świeżego
• F15: 10A – Sterownik elektronicznej blokady kolumny kierownicy
• F16: 7.5A – Stabilizator transmisji i odbioru, schowek z interfejsem telefonu, hub USB
• F17: 7.5A – Wstawka deski rozdzielczej, sterownik modułu połączenia alarmowego
• F18: 7.5A – Uchwyt klapy tylnej
• F19: 7.5A – Interfejs systemu wejścia i startu (KESSY)
• F20: 7.5A/10A – Przekaźnik systemu dozowania środka redukującego
• F21: 15A – Sterownik napędu na wszystkie koła
• F22: 15A – Sterownik detektora przyczepy
• F23: 20A/30A – Sterownik regulacji dachu przesuwnego
• F24: 40A – Sterownik zasilania pokładowego (oświetlenie zewnętrzne prawe)
• F25: 30A – Sterownik drzwi kierowcy
• F26: 30A – Sterownik zasilania pokładowego (ogrzewanie siedzeń)
• F27: 30A – Sterownik zasilania pokładowego (oświetlenie wewnętrzne, centralny zamek)
• F28: 25A – Sterownik detektora przyczepy (lewy)
• F29: – (rezerwa)
• F30: – (rezerwa)
• F31: 30A – Sterownik klapy tylnej
• F32: 10A – Przednia kamera systemów wspomagania, sterownik adaptive cruise control, sterownik parkowania
• F33: 5A/7.5A – Sterownik poduszek powietrznych
• F34: 7.5A – Lusterko wewnętrzne, przekaźnik gniazd zasilania, przełącznik świateł cofania, czujnik ciśnienia klimatyzacji, czujnik jakości powietrza, przycisk hamulca postojowego
• F35: 7.5A/10A – Złącze diagnostyczne
• F36: 5A/7.5A – Przedni prawy reflektor
• F37: 5A/7.5A – Przedni lewy reflektor
• F38: 25A – Sterownik detektora przyczepy (prawy)
• F39: 30A – Sterownik drzwi pasażera z przodu
• F40: 20A – Gniazdo 12V 2, gniazdo 12V 3, zapalniczka, gniazda
• F41: 25A – Pas bezpieczeństwa przedni prawy (LHD) / lewy (RHD)
• F42: 40A – Sterownik zasilania pokładowego (centralny zamek)
• F43: 40A – Sterownik pakietu dźwięku cyfrowego
• F44: 15A – Sterownik detektora przyczepy
• F45: – (rezerwa)
• F46: – (rezerwa)
• F47: 15A – Silnik wycieraczki tylnej szyby
• F48: – (rezerwa)
• F49: 5A/7.5A – Czujnik pozycji sprzęgła
• F50: 40A – Sterownik klapy tylnej
• F51: 25A – Ogrzewanie tylnych siedzeń
• F52: 15A – Sterownik tłumienia elektronicznego
• F53: 30A – Przekaźnik ogrzewania tylnej szyby

Przekaźniki w kabinie:

• R1: Przekaźnik systemu dozowania środka redukującego
• R2: – (rezerwa)
• R3: – (rezerwa)
• R4: Przekaźnik zasilania terminala 15
• R5: Przekaźnik ogrzewania tylnej szyby
• R6: Przekaźnik gniazd zasilania

Schemat bezpieczników w komorze silnika dla modeli 2017-2025

Ta skrzynka chroni układy silnikowe, oświetlenie zewnętrzne i ogrzewanie. Schematy dla silników TSI/TDI, z aktualizacjami po facelifted.

• F1: 25A – Sterownik ABS
• F2: 40A/60A – Sterownik ABS, pompa hydrauliczna ABS
• F3: 15A/30A – Sterownik silnika/motoru
• F4: 5A/7.5A/10A – Wentylator chłodnicy, czujnik poziomu/temperatury oleju, przekaźnik wysokiego/mocnego ogrzewania (diesel), świeca żarowa 1/3 (diesel), zawór sterowania wałkiem wydechowym/dolotowym, zawór regulacji ciśnienia doładowania, zawór elektromagnetyczny filtra węgla aktywnego, zawór regulacji ciśnienia oleju (benzyna)
• F5: 10A – Zawór regulacji ciśnienia paliwa (diesel), zawór dozowania paliwa (diesel), przekaźnik prądu komponentów silnika (benzyna)
• F6: 5A/7.5A – Przełącznik świateł hamulcowych, czujnik światła hamowania
• F7: 10A – Pompa chłodzenia powietrza doładowującego, grzałka odpowietrzania skrzyni korbowej, zawór chłodzenia skrzyni biegów, zawór recyrkulacji powietrza turbosprężarki, zawór klapy kolektora dolotowego, zawór sterowania dyszami chłodzenia tłoka, zawór chłodzenia głowicy (diesel), czujnik ciśnienia oleju, pompa pomocnicza ogrzewania, zawór odcinający chłodziwo (benzyna), zawór regulacji ciśnienia oleju (diesel)
• F8: 10A/15A – Sonda lambda przed/po katalizatorze, sterownik NOx 1/2
• F9: 5A/10A/20A – Automatyczny sterownik okresu świecenia (diesel), grzałka odpowietrzania skrzyni korbowej, miernik masy powietrza, cewka zapłonowa 1-4 z etapem wyjściowym, zawór elektromagnetyczny filtra węgla aktywnego, zawór sterowania wałkiem wydechowym/dolotowym
• F10: 15A/20A – Sterownik pompy paliwa
• F11: 40A – Element grzejny powietrza dodatkowego
• F12: 40A – Element grzejny powietrza dodatkowego
• F13: 30A – Jednostka mechatroniczna skrzyni dwusprzęgłowej, pompa hydrauliczna 1 oleju skrzyni
• F14: 40A – Ogrzewanie szyby przedniej
• F15: 15A – Przekaźnik klaksonu, klakson
• F16: 20A – Przekaźnik prądu komponentów silnika (benzyna)
• F17: 7.5A – Sterownik silnika, sterownik ABS
• F18: 5A/7.5A – Sterownik monitorowania akumulatora
• F19: 30A – Przekaźnik silnika wycieraczek 1/2, przednie wycieraczki
• F20: 10A – Klakson alarmowy
• F21: 15A/20A – Jednostka mechatroniczna skrzyni dwusprzęgłowej
• F22: 5A/7.5A – Sterownik silnika/motoru
• F23: 30A – Rozrusznik
• F24: 40A – Element grzejny powietrza dodatkowego
• F31: 15A – Pompa próżniowa hamulców
• F32: – (rezerwa)
• F33: 15A – Pompa hydrauliczna 1 oleju skrzyni
• F34: – (rezerwa)
• F35: – (rezerwa)
• F36: – (rezerwa)
• F37: 20A – Sterownik ogrzewania dodatkowego, auxiliary heater
• F38: – (rezerwa)

Przekaźniki w komorze silnika:

• R1: Przekaźnik rozrusznika 1
• R2: Przekaźnik rozrusznika 2
• R3: Przekaźnik klaksonu
• R4: Przekaźnik wysokiego ogrzewania (diesel)
• R5: Główny przekaźnik (benzyna), przekaźnik zasilania terminala 30 (diesel)
• R6: Automatyczny sterownik okresu świecenia (diesel)
• R7: Przekaźnik niskiego ogrzewania (diesel)
• R8: Przekaźnik prądu komponentów silnika (2.0l benzyna)
• R9: Przekaźnik silnika wycieraczek 1
• R10: Przekaźnik silnika wycieraczek 2

Wysokoprądowe bezpieczniki (SB) i dodatkowe informacje

Te chronią główne obwody, zlokalizowane w komorze silnika lub na akumulatorze.

• SBJ: 125A – Bezpieczniki w skrzynce C (deska): #4,14,22,31,38,42,53; przekaźnik terminala 15, przekaźnik gniazd
• SBG: 400A – Alternator
• 508: – Akumulator
• SBE: 80A – Sterownik wspomagania kierownicy
• SBK: 80A – Bezpieczniki w skrzynce C: #1,3,15,30,43,46,50,52
• SBL: 50A – Wentylator chłodnicy

Jak diagnozować i wymieniać bezpieczniki w T-Roc

Gdy wystąpi usterka (np. niedziałająca klimatyzacja), sprawdź objawy i zlokalizuj skrzynkę. Użyj szczypiec do wyjęcia bezpiecznika, sprawdź wizualnie (przepalony drut) lub multimetrem. Wymień na identyczny typ i amperaż – niewłaściwy może spowodować pożar. W T-Roc diagnostyka OBD-II (np. OBDeleven) pokazuje kody błędów. Regularnie sprawdzaj po zimie (korozja) lub z przyczepą (obciążenie). W modelach z AdBlue dodatkowe bezpieczniki dla układu SCR.

T-Roc to auto, w którym elektryka jest niezawodna, ale świadoma obsługa bezpieczników przedłuża żywotność. Jeśli schemat nie pasuje, skonsultuj ASO VW.
