Bezpieczniki Volkswagen Tayron – pełne schematy skrzynek

PrzezSergiusz Kułakowicz

Volkswagen Tayron to nowy, większy SUV oparty na platformie MQB Evo (podobny do najnowszego Tiguan Allspace / Teramont). Produkowany od 2024 roku (w Chinach jako Tayron L od 2025/2026). Ze względu na nowoczesną architekturę elektryczną (podobną do Tiguan 2024+ i Passat B9) ma trzy główne skrzynki bezpieczników niskiego napięcia 12 V.

Lokalizacja skrzynek:

  • Skrzynka w kabinie (Fuse holder C – SC): lewa strona deski rozdzielczej (LHD) – za osłoną pod kierownicą lub w okolicy pedałów. Pociągnij osłonę w dół.

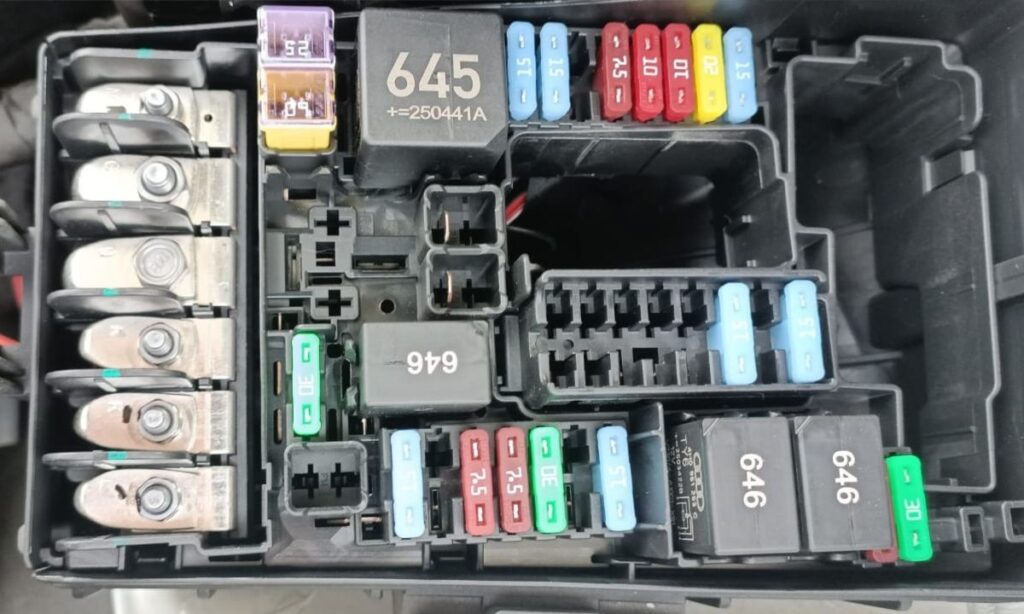

  • Skrzynka w komorze silnika – wysokoprądowa (Fuse holder A – SA): pod maską, lewa strona, blisko akumulatora 12 V (czarna pokrywa z zatrzaskami).
  • Skrzynka w komorze silnika – panel silnikowy (Fuse holder B – SB): pod maską, obok SA, blisko modułu elektroniki.

Uwaga: Schematy są bardzo zbliżone do Tiguan 2024–2026 (CT1). Zawsze sprawdzaj naklejkę na pokrywie skrzynki – to najdokładniejsze źródło dla Twojego VIN. Wyposażenie (plug-in hybrid, 4Motion, matrycowe reflektory IQ.Light, hak, Harman Kardon) może zmieniać przypisanie.

Skrzynka w kabinie – SC (najczęściej używane bezpieczniki)

  • SC1 / SC2: 15 A – poduszki powietrzne / SRS
  • SC3: 25 A – moduł haka holowniczego / detektor przyczepy
  • SC4: 7,5 A – przednia kamera asystentów jazdy
  • SC5: 25 A – moduł oświetlenia zewnętrznego (lewa strona)
  • SC6: 30 A – oświetlenie wewnętrzne / ambient / podświetlenie drzwi
  • SC7: 5–10 A – moduły komfortu / centralny zamek
  • SC8: 5–10 A – czujniki parkowania / deszczu / światła
  • SC12: 15–20 A – gniazda 12 V przód / zapalniczka
  • SC13: 15–20 A – gniazda 12 V tylne / bagażnik / USB
  • SC15: 15–20 A – ładowanie indukcyjne / USB-C
  • SC25–SC30: 10–30 A – pompa ciepła / ogrzewanie PTC / klimatyzacja (szczególnie w hybrydach)
  • SC33: 30 A – infotainment / ekran centralny / Discover Pro / Harman Kardon (często psujący się)
  • SC40–SC45: 10–25 A – reflektory LED / IQ.Light (lewa / prawa strona)
  • SC46–SC50: 5–15 A – asystenci jazdy / Travel Assist / Lane Assist / ACC

Skrzynka w komorze silnika – wysokoprądowa SA

  • SA1–SA6: 80–500 A – główne zabezpieczenia wysokoprądowe (akumulator 12 V, konwerter DC/DC, ładowarka pokładowa – w wersjach hybrydowych)

Skrzynka w komorze silnika – SB (panel silnikowy)

  • SB1: 5–10 A – wentylator chłodnicy / pompy chłodzenia baterii (hybryda)
  • SB2: 30 A – ABS / ESP
  • SB4: 10 A – dodatkowe światło stopu
  • SB5: 10–15 A – mechatronika DSG / skrzynia automatyczna
  • SB8: 30 A – nagrzewnica szyby przedniej (opcjonalna)
  • SB9: 5–15 A – ECU silnika / moduły sterujące
  • SB14: 5–30 A – pompa paliwa (wersje spalinowe) / AdBlue
  • SB16: 5 A – włącznik świateł stopu
  • SB30: 20 A – pompa paliwa
  • SB36: 30 A – rozrusznik / moduł start-stop

Najczęściej poszukiwane bezpieczniki w Tayronie

  • Zapalniczka / gniazda 12 V / USB → SC12, SC13, SC15 (15–20 A)
  • Ekran / radio / nawigacja / audio → SC33 (30 A)
  • Oświetlenie wewnętrzne / ambient → SC6 (30 A)
  • Kamera cofania / Park Assist → SC8 / SC19
  • Pompa ciepła / ogrzewanie kabiny → SC25–SC30 (szczególnie w hybrydach plug-in)
  • Asystenci jazdy / Travel Assist → SC4 / SC31 / SC32
  • ABS / ESP → SB2 + SC1/SC2
  • Klakson → SB5 lub SC17

Wskazówki praktyczne:

  • Przed wymianą zawsze wyłącz zapłon i odczekaj 5–10 minut.
  • Po wymianie bezpiecznika (szczególnie SC33 lub SC12) często wymagana jest adaptacja VCDS/OBDeleven (Component Protection).
  • W wersjach hybrydowych plug-in (Tayron eHybrid) dodatkowe bezpieczniki chronią układ wysokiego napięcia 400 V – tych nie wymieniaj samodzielnie.
  • Jeśli bezpiecznik spala się ponownie – szukaj zwarcia (najczęściej przetarte przewody w drzwiach, hak, audio, spryskiwacze).
