Piąte pokolenie Jetty (Typ 1K; 2005-2010)

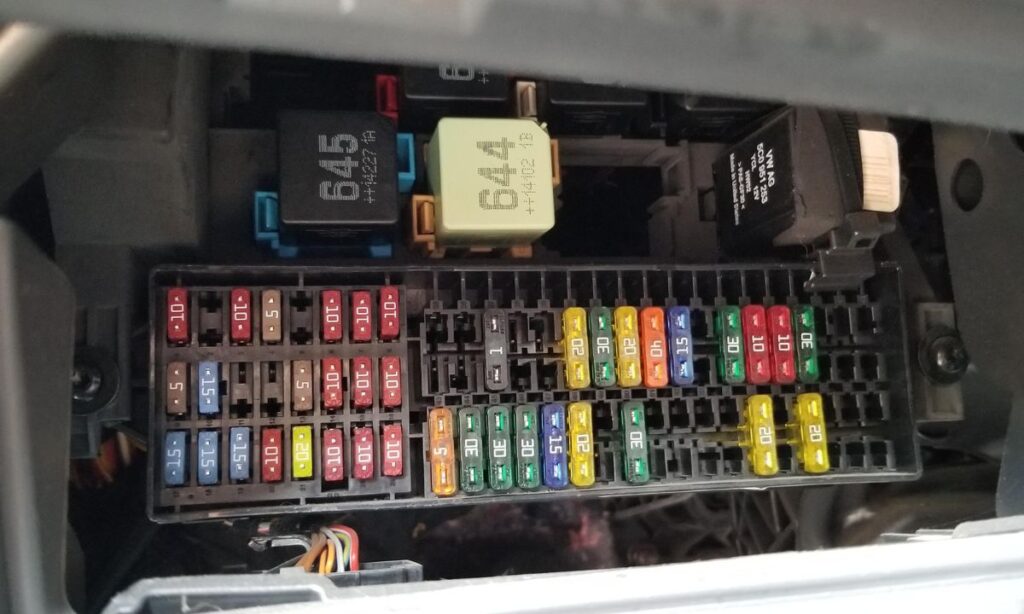

Skrzynka bezpieczników w kabinie pasażerskiej (po lewej stronie deski) i w komorze silnika (po lewej stronie). Schemat dla modelu z silnikiem 2.5L benzynowym; podobne dla diesli.

Schemat bezpieczników w kabinie pasażerskiej (benzyna)

• 1: 10A – Ogrzewane lusterka zewnętrzne lewe/prawe (bez elektrycznych szyb), ogrzewanie dysz spryskiwaczy lewej/prawej
• 2: 10A – Przełącznik świateł awaryjnych, przekaźnik kierunkowskazów, przedni lewy/prawy kierunkowskaz, tylny lewy/prawy kierunkowskaz, lewa/prawa jednostka sterująca lampami wyładowczymi
• 3: 5A – Przekaźnik świateł przeciwmgielnych, regulator oświetlenia deski i wskaźników
• 4: 5A – Oświetlenie tablicy rejestracyjnej
• 5: 7.5A – Przełącznik tempomatu, jednostka operacyjna w kierownicy, przycisk tempomatu SET, nadajnik ciśnienia wysokiego (klimatyzacja), moduły ogrzewania siedzeń kierowcy/pasażera, moduł regulacji dachu przesuwnego (bez centralnego zamka), Climatronic, czujnik poziomu i temperatury oleju, jednostka sterująca wentylatorem chłodnicy, multifunkcyjna kierownica, system komfortu (przycisk ogrzewania lusterka), jednostka sterująca wielofunkcyjną kierownicą, moduł parkowania, jednostka sterująca radio i nawigacja, zawór 2-drożny do zaworu odcinającego płyn chłodzący, silnik nawiewu świeżego/powietrza recyrkulacyjnego
• 6: 5A – Jednostka sterująca centralnym zamkiem i alarmem (do kwietnia 2001), przekaźnik zaworu odcinającego 1 (od września 2002, silnik BEH)
• 7: 10A – Lampka ostrzegawcza pozycji dźwigni P/N, lewa/prawa żarówka światła cofania
• 8: 5A – Jednostka operacyjna elektroniki telefonu komórkowego
• 9: 5A – Przycisk TCS i ESP, czujnik kąta skrętu, jednostka sterująca ABS/EDL/ASR/ESP
• 10: 15A – Zarządzanie silnikiem (benzyna, do października 2001)
• 10: 10A – Radio (S-contact), wyświetlacz na desce, jednostka sterująca radio i nawigacja (od listopada 2001)
• 11: 5A – Jednostka sterująca z wyświetlaczem na desce, solenoid blokady dźwigni
• 12: 7.5A – Jednostka operacyjna elektroniki telefonu komórkowego, czujnik monitorowania wnętrza, nadajnik monitorowania wnętrza, 16-pinowe złącze (w środkowej desce, patrz połączenie diagnostyczne), tylna lewa/prawa lampka do czytania (modele z monitorem wnętrza)
• 13: 10A – Przełącznik świateł stopu, lewa żarówka świateł stopu (tylko Golf/Bora), jednostki sterujące silnikiem, jednostka sterująca ABS/EDL/ASR/ESP, lewa żarówka świateł stopu (tylko Golf/Bora), prawa żarówka świateł stopu (tylko Golf/Bora), lewa żarówka świateł stopu i tylnych (tylko Golf Variant/Bora Variant), żarówka świateł stopu wysokiego poziomu
• 14: 10A – Modele z centralnym zamkiem: Jednostka centralna systemu komfortu, moduł zdalnego odblokowania klapy tylnej
• 14: 10A – Modele bez centralnego zamka: Lampka ostrzegawcza lewych drzwi, lampka ostrzegawcza prawych drzwi, przednie oświetlenie wnętrza, oświetlenie bagażnika, tylna lewa/prawa lampka do czytania, oświetlane lusterko kosmetyczne (pasażer), oświetlenie bagażnika lewe, lampka do czytania/kierowca, oświetlane lusterko kosmetyczne (kierowca)
• 15: 5A – Czujnik kąta skrętu, jednostka sterująca automatycznej skrzyni biegów, jednostka sterująca z wyświetlaczem na desce
• 16: 10A – Climatronic, jednostka sterująca wentylatorem chłodnicy
• 18: 10A – Jednostka sterująca z wyświetlaczem na desce, prawa podwójna żarówka (tylko Bora), prawa żarówka świateł drogowych (tylko Golf)
• 19: 10A – Lewa podwójna żarówka (tylko Bora), lewa żarówka świateł drogowych (tylko Golf)
• 20: 15A – Regulator zasięgu reflektorów, prawy rozrusznik reflektora do lamp wyładowczych, jednostka sterująca lampami wyładowczymi z regulacją zasięgu reflektorów prawa, prawa podwójna żarówka (tylko Bora), prawa żarówka świateł mijania (tylko Golf), lewy silnik regulacji zasięgu reflektorów, prawy silnik regulacji zasięgu reflektorów
• 21: 15A – Lewa podwójna żarówka (tylko Bora), lewa żarówka świateł mijania (tylko Golf), lewy rozrusznik reflektora do lamp wyładowczych, jednostka sterująca lampami wyładowczymi z regulacją zasięgu reflektorów lewa
• 22: 5A – Jednostka sterująca z wyświetlaczem na desce, prawa żarówka świateł bocznych
• 23: 5A – Jednostka sterująca z wyświetlaczem na desce, lewa żarówka świateł bocznych
• 24: 20A – Przełącznik wycieraczek przerywanych, silnik wycieraczek szyb, przekaźnik wycieraczek przerywanych automatycznych, silnik wycieraczek szyb, pompa spryskiwaczy szyb przedniej i tylnej
• 25: 25A – Przełącznik nawiewu świeżego powietrza, przełącznik klimatyzacji, rezystor szeregowy wentylatora nawiewu z bezpiecznikiem przegrzania, wentylator nawiewu świeżego powietrza, jednostka sterująca wentylatorem chłodnicy, Climatronic, jednostki sterujące silnikiem
• 26: 25A – Ogrzewana tylna szyba
• 27: 15A – Silnik wycieraczki tylnej szyby (do listopada 2005), zapalniczka, gniazdo 12V po lewej w bagażniku (od grudnia 2005)
• 28: 15A – Pompa paliwa (pompa wstępna)
• 29: 15A – Benzyna (nie dla silnika BDE)
• 29: 20A – Zarządzanie silnikiem (benzyna)
• 30: 20A – Jednostka sterująca regulacji dachu przesuwnego, silnik dachu przesuwnego
• 31: 20A – Jednostka sterująca automatycznej skrzyni biegów, wielofunkcyjny przełącznik, jednostka sterująca wspomagania hamulców
• 31: 5A – Jednostka sterująca napędem na cztery koła (4 Motion)
• 32: 10A – Wtryskiwacze (benzyna)
• 33: 20A – Przekaźnik wycieraczek przerywanych automatycznych, pompa systemu myjki reflektorów
• 34: 10A – Zarządzanie silnikiem
• 35: 30A – Gniazdo przyczepy, gniazdo 12V po lewej w bagażniku (do listopada 2005)
• 36: 15A – Przekaźnik świateł przeciwmgielnych, lewa żarówka świateł przeciwmgielnych, prawa żarówka świateł przeciwmgielnych, tylna lewa żarówka świateł przeciwmgielnych, jednostka sterująca z wyświetlaczem na desce
• 37: 15A – Jednostka sterująca z wyświetlaczem na desce (do października 2001)
• 37: 5A – Jednostka sterująca z wyświetlaczem dla radio i nawigacji, radio, S-contact (do października 2001)
• 37: 10A – Zarządzanie silnikiem (od listopada 2001)
• 38: 15A – Przełącznik zdalnego odblokowania klapy paliwa, jednostka centralna centralnego zamka i alarmu, moduł sterujący drzwi kierowcy, moduł sterujący drzwi pasażera, moduł sterujący tylnych lewych drzwi, moduł sterujący tylnych prawych drzwi, przekaźnik zdalnego odblokowania klapy tylnej, silnik blokady klapy paliwa
• 39: 15A – Przełącznik świateł awaryjnych, przekaźnik kierunkowskazów, jednostka sterująca lampami wyładowczymi z regulacją zasięgu reflektorów prawa, jednostka sterująca lampami wyładowczymi z regulacją zasięgu reflektorów prawa, przedni lewy kierunkowskaz, tylny lewy kierunkowskaz, przedni prawy kierunkowskaz, tylny prawy kierunkowskaz
• 40: 20A – Klakson dwutonowy
• 41: 15A – Zapalniczka (do listopada 2005)
• 42: 25A – Radio, wzmacniacz, jednostka sterująca z wyświetlaczem dla radio i nawigacji, tuner nawigacji do TV, jednostka sterująca informacją drogową
• 43: 10A – Zarządzanie silnikiem
• 44: 15A – Jednostka sterująca ogrzewaniem siedzenia kierowcy, jednostka sterująca ogrzewaniem siedzenia pasażera

Dla diesla schemat podobny, z różnicami w amperażach dla zarządzania silnikiem (np. 5A dla no. 10).

Schemat bezpieczników w komorze silnika

Szczegóły nie są pełne w źródłach, ale typowe dla VAG: Bezpieczniki wysokoprądowe na akumulatorze, dla wentylatora, ABS itp.

• SB1: 30A – Wentylator chłodnicy 1
• SB2: 40A – Jednostka sterująca ABS
• SB3: 30A – Wentylator chłodnicy 2
• SB4: 110A – Alternator
• itd.

Przekaźniki: Przekaźnik pompy paliwa, przekaźnik wentylatora itp.

Szóste pokolenie Jetty (A6, Typ 1B; 2010-2018)

Skrzynka w kabinie pasażerskiej (po lewej stronie kierowcy) i w komorze silnika (po lewej).

Schemat bezpieczników w kabinie pasażerskiej (-SC-)

• F1: 10A – Lewe/prawe ogrzewanie dysz spryskiwaczy (2014-2017)
• F2: 5A/7.5A – Jednostka sterująca elektroniczną blokadą kolumny kierownicy
• F3: 10A – Jednostka sterująca klastrem wskaźników
• F4: 2A/10A – Nadajnik telefonu, czujnik pola magnetycznego kompasu (z Start/Stop, 2012-2017)
• F5: 7.5A – Tylna lewa lampka przeciwmgielna (2012-2017)
• F6: 10A – Jednostka sterująca systemem elektrycznym pojazdu (T73a/66, oświetlenie wnętrza, tylko AW0), kamera cofania (2014-2017)
• F7: 5A – Przekaźnik świateł przeciwmgielnych (tylko AW0), regulator oświetlenia deski i przełączników (tylko AW0), oświetlenie tablicy rejestracyjnej, jednostka sterująca systemem elektrycznym pojazdu (T52c/27, tylko AW1)
• F8: 7.5A – Przełącznik pompy spryskiwaczy szyb i reflektorów (tylko AW0), pompa spryskiwaczy szyb (tylko AW0), jednostka sterująca systemem elektrycznym pojazdu (T73b/61, tylko AW0); nieużywany (tylko AW1)
• F9: 5A/15A – Jednostka sterująca poduszkami powietrznymi, lampka ostrzegawcza wyłączonej poduszki pasażera, jednostka sterująca systemem wykrywania zajętego siedzenia
• F10: 10A – Prawa kolumna kierownicza (T10ls/3, tylko AW0)
• F11: 10A – Lewy przedni reflektor (HID, 2012-2017)
• F12: 10A – Prawy przedni reflektor (HID, 2012-2017)
• F13: 5A – Automatycznie przyciemniane lusterko wewnętrzne, czujnik rozpoznawania światła, moduł sterujący parkowaniem, czujnik jakości powietrza, czujnik wysokiego ciśnienia, moduł sterujący Climatronic, przycisk monitorowania ciśnienia opon, przycisk ASR/ESP, przełącznik trybu Start/Stop, 28-pinowe złącze (T28/10), przełącznik regulacji lusterka, przełącznik ogrzewania lusterka zewnętrznego, moduł sterujący sprężarki klimatyzacji (T14hy/14, kod silnika CNLA), moduł sterujący lampami skrętowymi i zasięgiem reflektorów
• F14: 10A – Lewa kolumna kierownicza (T16ls/1, tylko AW0), jednostka sterująca ABS T26/20 / T47/8, przełącznik świateł (T10h/4, tylko AW1), jednostka sterująca poduszkami powietrznymi (tylko AW1), nadajnik telefonu (2010-2011), moduł sterujący rozpoznawaniem przyczepy (T12a/2), stabilizator napięcia, konwerter z gniazdem 12V-230V (T3wr/3), interfejs diagnostyczny magistrali danych (tylko AW1), klaster wskaźników, moduł sterujący dźwigni selektora, moduł sterujący wspomaganiem kierownicy (T6z/1), czujnik poziomu i temperatury oleju (T6z/4), jednostka baterii hybrydowej (T14ax/7, kod silnika CNLA), elektronika mocy i sterowania napędem elektrycznym (T28jx/56, kod silnika CNLA)
• F15: 10A – 16-pinowe złącze (diagnostyka), regulator oświetlenia deski i wskaźników, regulator regulacji zasięgu reflektorów, przekaźnik nawiewu świeżego powietrza, czujnik masy powietrza, element grzejny wentylacji skrzyni korbowej, moduł sterujący strukturą dźwiękową, lewy przedni reflektor, lewy silnik regulacji wiązki światła mijania, prawy przedni reflektor, prawy silnik regulacji wiązki światła mijania, jednostka sterująca systemem elektrycznym pojazdu (T73a/44)
• F16: 10A – Przekaźnik pompy chłodziwa dodatkowego, moduł sterujący pompy paliwa, jednostka sterująca silnikiem, przycisk napędu elektrycznego (kod silnika CNLA)
• F17: 10A – Klakson alarmowy systemu antykradzieżowego (zmiana, 2012-2017), czujnik monitorowania wnętrza systemu antykradzieżowego (zmiana), alarm systemu antykradzieżowego (zmiana)
• F18: 15A/20A – Jednostka sterująca systemem elektrycznym pojazdu (T73a/73, tylko AW0), przekaźnik klaksonu dwutonowego (tylko AW1), klakson wysoki (tylko AW1), klakson niski (tylko AW1)
• F19: 20A/10A/7.5A – Zapłon/rozrusznik (tylko AW0), konwerter (tylko AW0), czujnik monitorowania wnętrza, przekaźnik klaksonu alarmowego, klakson alarmowy, przekaźnik klaksonu dwutonowego (2010-2011)
• F20: 10A – Jednostka sterująca systemem elektrycznym pojazdu (T73b/39, tylko AW0), interfejs systemu wejścia i startu
• F21: 15A/20A – Moduł sterujący automatycznej skrzyni biegów, czujnik systemu selektora dźwigni, wielofunkcyjny przełącznik
• F22: 15A – Pompa próżniowa układu hamulcowego
• F23: 10A – Jednostka sterująca systemem elektrycznym pojazdu (T73a/64, tylko AW0), moduł sterujący autoryzacją dostępu/startu
• F24: 10A – Jednostka sterująca systemem elektrycznym pojazdu (T73a/64, tylko AW0), moduł sterujący autoryzacją dostępu/startu
• F25: 15A – Automatyczna skrzynia biegów, moduł sterujący automatycznej skrzyni biegów, czujnik systemu selektora dźwigni, wielofunkcyjny przełącznik
• F26: 15A – Pompa próżniowa układu hamulcowego
• F27: 1A – Sprężyna spiralna poduszki powietrznej/zespół sprężyny powrotnej z pierścieniem ślizgowym (T16k/1, 2012-2017)
• F28: 40A – Przekaźnik obsługi ogrzewania dodatkowego
• F29: 1A – Jednostka sterująca systemem elektrycznym pojazdu (T73b/51, tylko AW0), zapłon/rozrusznik (tylko AW0), konwerter (tylko AW0)
• F30: 20A – Zapalniczka, gniazdo 12V, gniazdo 12V 2, dioda blokująca
• F31: 30A – Przełącznik świateł (T17/1, tylko AW0)
• F32: 20A – Przełącznik świateł (T17/2, tylko AW0)
• F33: 40A – Przełącznik ogrzewania/wydajności cieplnej, przekaźnik nawiewu świeżego powietrza, moduł sterujący klimatyzacją, przełącznik nawiewu świeżego powietrza
• F34: 15A – Lewa żarówka reflektora wysokiego (tylko AW0), prawa żarówka reflektora wysokiego (tylko AW0), moduł sterujący klastrem wskaźników (tylko AW0)
• F35: 10A – Elektronika kolumny kierowniczej (tylko AW1), interfejs diagnostyczny magistrali danych (tylko AW1), moduł sterujący klastrem wskaźników (2010-2011), aktywacja klaksonu (2010-2012)
• F36: 25A – Jednostka sterująca systemem elektrycznym pojazdu (T73a/16, tylko AW0) (T52b/1, tylko AW1), jednostka sterująca systemem elektrycznym pojazdu (T73a/61, tylko AW0, zmiana)
• F37: 15A – Lewy przedni reflektor, lewa żarówka świateł dziennych
• F38: 15A – Prawy przedni reflektor, prawa żarówka świateł dziennych
• F39: 20A – Przekaźnik mijania
• F40: 15A – Moduł sterujący rozpoznawaniem przyczepy (T12a/9)
• F41: 15A – Moduł sterujący rozpoznawaniem przyczepy (T12a/12)
• F42: 20A – Moduł sterujący rozpoznawaniem przyczepy (T12a/11)
• F43: 30A – Moduł sterujący drzwiami pasażera
• F44: 25A/30A – Przekaźnik ogrzewania tylnej szyby (tylko AW1), ogrzewanie tylnej szyby, jednostka sterująca systemem elektrycznym pojazdu (T73b/67, tylko AW0)
• F45: 30A – Moduł sterujący drzwiami kierowcy, moduł sterujący drzwiami pasażera (pojazd z wyposażeniem chińskim)
• F46: 30A – Moduł sterujący lewymi tylnymi drzwiami, moduł sterujący prawymi tylnymi drzwiami
• F47: 15A – Moduł sterujący pompy paliwa, przekaźnik pompy paliwa, przekaźnik wstępnego pompowania paliwa
• F48: 20A – Jednostka sterująca systemem elektrycznym pojazdu
• F49: 40A – Wentylator świeżego powietrza, moduł sterujący Climatronic, moduł sterujący klimatyzacją
• F50: 30A – Moduł sterujący ogrzewaniem siedzeń przednich
• F51: 20A – Moduł sterujący dachem
• F52: 20A – Przekaźnik klaksonu dwutonowego (2010-2012), przekaźnik myjki reflektorów (2013-2017), pompa myjki reflektorów
• F53: 15A – Moduł sterujący ogrzewaniem siedzeń przednich (2010-2012), przełącznik regulacji wsparcia lędźwiowego siedzenia kierowcy (2013-2017)
• F54: 15A – Przekaźnik świateł przeciwmgielnych
• F55: 20A – Przełącznik świateł (T17/15, tylko AW0), lewa kolumna kierownicza (T16ls/10, tylko AW0)
• F56: 10A – Jednostka baterii hybrydowej (T14ax/5, kod silnika CNLA, 2013-2017), elektronika mocy i sterowania napędem elektrycznym (T28jx/55, kod silnika CNLA)
• F57: 15A/25A – Radio, moduł sterujący wyświetlaczem radia/nawigacji
• F58: 1A/30A – Nadajnik telefonu (2010-2011), konwerter z gniazdem 12V-230V
• F59: 15A/30A – Wzmacniacz (2010-2012), przekaźnik aktywacji wentylatora (kod silnika CNLA, 2013-2017), wentylator baterii 1 (kod silnika CNLA)
• F60: 30A – Moduł sterujący ogrzewaniem dodatkowym
• Bezpiecznik obwodu regulacji siedzenia kierowcy: 20A (powyżej przekaźników)

Przekaźniki w kabinie pasażerskiej (15-pinowe, 2010-2011)

• R1: Konwerter (E-Box Low, AW0)
• R2: Przekaźnik nawiewu świeżego powietrza
• R3: Przekaźnik obsługi ogrzewania dodatkowego -J485- (449)
• R4: Przekaźnik pompy paliwa, przekaźnik zasilania komponentów silnika, przekaźnik pompy chłodziwa dodatkowego
• R5: Przekaźnik mijania (E-Box Low, AW0)
• R6: Przekaźnik nawiewu świeżego powietrza
• R7: Przekaźnik zasilania terminala 75 1
• R8: Przekaźnik klaksonu dwutonowego, przekaźnik myjki reflektorów
• R9: Przekaźnik zasilania (terminal 50) -J682- (643)
• R10: Przekaźnik zasilania terminala 15 2 -J681- (643)
• R11: Przekaźnik ogrzewania tylnej szyby -J9- (449)
• R12: Przekaźnik pompy paliwa 2, przekaźnik oporu cieplnego, przekaźnik wtryskiwacza zimnego startu, przekaźnik wstępnego pompowania paliwa
• R13: Przekaźnik zasilania (terminal 50)
• R14: Przekaźnik zasilania terminala 15
• R15: Przekaźnik świateł przeciwmgielnych

Przekaźniki w kabinie pasażerskiej (12-pinowe, 2012-2017)

• R1: Przekaźnik klaksonu dwutonowego, przekaźnik klaksonu alarmowego (USA i Meksyk, E-Box Low), przekaźnik myjki reflektorów
• R2: Przekaźnik zasilania (terminal 50), przekaźnik rozrusznika 2, przekaźnik otwierania okna kierowcy (E-Box high, od 2013), przekaźnik zamykania okna kierowcy (E-Box high, od 2013)
• R3: Przekaźnik wtryskiwacza zimnego startu (od 2013), przekaźnik pompy wtórnego powietrza (CNLA), przekaźnik pompy paliwa 2, przekaźnik otwierania okna pasażera (E-Box high, od 2013), przekaźnik oporu cieplnego, przekaźnik zamykania okna pasażera (E-Box high, od 2013)
• R4: Przekaźnik pompy obiegu chłodziwa (do 2012), przekaźnik pompy paliwa, przekaźnik pompy chłodziwa dodatkowego, przekaźnik wstępnego pompowania paliwa, przekaźnik zasilania komponentów silnika (E-Box high, od 2013)
• R5: Przekaźnik zasilania terminala 75 1 (do 2012)
• R6: Przekaźnik zasilania (terminal 50), przekaźnik rozrusznika 1
• R7: Przekaźnik zasilania terminala 15 (E-Box Low), przekaźnik obsługi ogrzewania dodatkowego (E-Box high), przekaźnik okna elektrycznego (E-Box high, od 2013)
• R8: Przekaźnik mijania (E-Box Low), przekaźnik ogrzewania tylnej szyby (E-Box high)
• R9: Przekaźnik zasilania terminala 15 2
• R10: Przekaźnik zasilania terminala 75 1
• R11: Przekaźnik świateł przeciwmgielnych (E-Box Low), przekaźnik nawiewu świeżego powietrza (E-Box high), przekaźnik aktywacji wentylatora (hybrydowy)
• R12: Konwerter (E-Box Low)

Schemat bezpieczników w komorze silnika

• F1: 40A – Moduł sterujący ABS
• F2: 40A/60A – Moduł sterujący ABS, pompa hydrauliczna ABS
• F3: 15A/30A – Jednostka sterująca silnikiem/motorem
• F4: 5A/7.5A/10A – Wentylator chłodnicy, czujnik poziomu/temperatury oleju, przekaźnik wysokiego/mocnego ogrzewania (diesel), świeca żarowa 1/3 (diesel), zawór sterowania wałkiem wydechowym/dolotowym, zawór regulacji ciśnienia doładowania, zawór elektromagnetyczny filtra węgla aktywnego, zawór regulacji ciśnienia oleju (benzyna)
• F5: 10A – Zawór regulacji ciśnienia paliwa (diesel), zawór dozowania paliwa (diesel), przekaźnik prądu komponentów silnika (benzyna)
• F6: 5A/7.5A – Przełącznik świateł hamulcowych, czujnik świateł hamowania
• F7: 10A – Pompa chłodzenia powietrza doładowanego, grzałka wentylacji skrzyni korbowej, zawór chłodzenia skrzyni biegów, zawór recyrkulacji powietrza turbosprężarki, zawór klapy kolektora dolotowego, zawór sterowania dyszami chłodzenia tłoka, zawór chłodzenia głowicy (diesel), czujnik ciśnienia oleju, pompa pomocnicza ogrzewania, zawór odcinający chłodziwo (benzyna), zawór regulacji ciśnienia oleju (diesel)
• F8: 10A/15A – Sonda lambda przed/po katalizatorze, sterownik NOx 1/2
• F9: 5A/10A/20A – Automatyczny sterownik okresu świecenia (diesel), grzałka wentylacji skrzyni korbowej, miernik masy powietrza, cewka zapłonowa 1-4 z etapem wyjściowym, zawór elektromagnetyczny filtra węgla aktywnego, zawór sterowania wałkiem wydechowym/dolotowym
• F10: 15A/20A – Moduł sterujący pompy paliwa
• F11: 40A – Element grzejny powietrza dodatkowego
• F12: 40A – Element grzejny powietrza dodatkowego
• F13: 30A – Jednostka mechatroniczna skrzyni dwusprzęgłowej, pompa hydrauliczna 1 oleju skrzyni
• F14: 40A – Ogrzewanie szyby przedniej
• F15: 15A – Przekaźnik klaksonu, klakson
• F16: 20A – Przekaźnik prądu komponentów silnika (benzyna)
• F17: 7.5A – Jednostka sterująca silnikiem, jednostka sterująca ABS
• F18: 5A/7.5A – Moduł monitorowania akumulatora
• F19: 30A – Przekaźnik silnika wycieraczek 1/2, przednie wycieraczki
• F20: 10A – Klakson alarmowy
• F21: 15A/20A – Jednostka mechatroniczna skrzyni dwusprzęgłowej
• F22: 5A/7.5A – Jednostka sterująca silnikiem/motorem
• F23: 30A – Rozrusznik
• F24: 40A – Element grzejny powietrza dodatkowego
• F31: 15A – Pompa próżniowa hamulców
• F32: Otwarty
• F33: 15A – Pompa hydrauliczna 1 oleju skrzyni
• F34: Otwarty
• F35: Otwarty
• F36: Otwarty
• F37: 20A – Moduł sterujący ogrzewaniem dodatkowym, auxiliary heater
• F38: Otwarty

Przekaźniki w komorze silnika

• R1: Przekaźnik rozrusznika 1
• R2: Przekaźnik rozrusznika 2
• R3: Przekaźnik klaksonu
• R4: Przekaźnik wysokiego ogrzewania (diesel)
• R5: Główny przekaźnik (benzyna), przekaźnik zasilania terminala 30 (diesel)
• R6: Automatyczny sterownik okresu świecenia (diesel)
• R7: Przekaźnik niskiego ogrzewania (diesel)
• R8: Przekaźnik prądu komponentów silnika (2.0l benzyna)
• R9: Przekaźnik silnika wycieraczek 1
• R10: Przekaźnik silnika wycieraczek 2

Siódme pokolenie Jetty (A7; 2018-obecnie, fokus na 2022-2024)

Skrzynka w kabinie pasażerskiej (po stronie kierowcy) i w komorze silnika (po lewej).

Schemat bezpieczników w kabinie pasażerskiej (Holder C)

• SC1: 10A – Przekaźnik odmrażania szyb
• SC2: 10A – Moduł sterujący elektroniką kolumny kierowniczej
• SC3: Otwarty
• SC4: 10A/7.5A – Jednostka sterująca systemem elektrycznym pojazdu (alarm antykradzieżowy)
• SC5: 7.5A – Interfejs diagnostyczny magistrali danych, przekaźnik systemu startu zdalnego
• SC6: 7.5A – Mechanizm selektora AT, solenoid blokady kluczyka w stacyjce
• SC7: 10A – Sterowniki ogrzewania i klimatyzacji, przekaźnik ogrzewania tylnej szyby, przekaźnik sprzęgła klimatyzacji
• SC8: 7.5A – Złącze diagnostyczne, przycisk elektromechanicznego hamulca postojowego, czujnik deszczu/światła, przełącznik świateł obrotowych, regulator zasięgu reflektorów, czujnik antykradzieżowy, oświetlenie konturowe deski 1/2/3, oświetlenie otoczenia drzwi pasażera/kierowcy, oświetlenie schowka, przełącznik świateł mijania
• SC9: 7.5A – Moduł sterujący elektroniką kolumny kierowniczej, zapłon/starter
• SC10: 7.5A – Przedni wyświetlacz sterujący informacją
• SC11: 40A – Jednostka sterująca systemem elektrycznym pojazdu (oświetlenie zewnętrzne lewe)
• SC12: 20A – Jednostka sterująca elektroniką informacyjną 1
• SC13: Otwarty
• SC14: 40A – Moduł sterujący nawiewem świeżego powietrza
• SC15: 10A – Elektroniczna blokada kolumny kierowniczej
• SC16: 7.5A/10A – Schowek z interfejsem telefonu, gniazdo ładowania USB 1 (od 2023), złącze USB 1
• SC17: 7.5A – Klaster wskaźników, moduł sterujący modułem połączenia alarmowego i komunikacji
• SC18: 7.5A – Kamera cofania
• SC19: 7.5A – Interfejs systemu dostępu/startu
• SC20: 15A – Przekaźnik pompy próżniowej
• SC21: Otwarty
• SC22: Otwarty
• SC23: 20A – Moduł sterujący dachem
• SC24: 40A – Jednostka sterująca systemem elektrycznym pojazdu (oświetlenie zewnętrzne prawe)
• SC25: 30A – Moduł sterujący drzwiami kierowcy, silnik regulatora tylnych lewych szyb
• SC26: 30A – Jednostka sterująca systemem elektrycznym pojazdu (ogrzewanie siedzeń)
• SC27: 30A – Jednostka sterująca systemem elektrycznym pojazdu (oświetlenie wnętrza)
• SC28: Otwarty
• SC29: 5A – Nadajnik ciśnienia w układzie chłodniczym
• SC30: 10A – Przekaźnik systemu startu zdalnego
• SC31: Otwarty
• SC32: 7.5A – Moduł sterujący wykryciem martwego pola, moduł sterujący wykryciem martwego pola 2, moduł sterujący pomocą parkowania, przednia kamera systemów wspomagania kierowcy, moduł sterujący adaptacyjnym tempomatem
• SC33: 7.5A – Moduł sterujący poduszkami powietrznymi, lampka wskaźnikowa wyłączonej poduszki pasażera, moduł sterujący systemem wykrywania zajętego siedzenia
• SC34: 7.5A – Nadajnik ciśnienia w układzie chłodniczym, moduł przełączników konsoli środkowej, lusterko wewnętrzne, przełącznik obrotowy świateł, przełącznik świateł cofania, czujnik jakości powietrza, moduł sterujący ogrzewaniem tylnych siedzeń, moduł przełączników konsoli środkowej 2, przekaźnik gniazd, nadajnik ciśnienia w układzie chłodniczym, przycisk hamulca postojowego
• SC35: 7.5A – Złącze diagnostyczne
• SC36: Otwarty
• SC37: Otwarty
• SC38: Otwarty
• SC39: 30A – Moduł sterujący drzwiami pasażera, silnik regulatora tylnych prawych szyb
• SC40: 20A – Gniazdo 12V, przekaźnik gniazd
• SC41: Otwarty
• SC42: 40A – Jednostka sterująca systemem elektrycznym pojazdu (centralny zamek)
• SC43: 30A – Cyfrowy moduł sterujący systemem dźwięku
• SC44: Otwarty
• SC45: 15A – Przedni lewy przełącznik regulacji siedzenia, przełącznik regulacji wsparcia lędźwiowego siedzenia kierowcy, wentylator poduszki przedniego lewego siedzenia 1, wentylator oparcia przedniego lewego siedzenia 1, moduł regulacji siedzenia kierowcy
• SC46: 7.5A – Gniazdo ładowania USB 1 (2022)
• SC47: Otwarty
• SC48: Otwarty
• SC49: 7.5A – Przekaźnik rozrusznika 1, przekaźnik rozrusznika 2, czujnik pozycji sprzęgła, przekaźnik systemu startu zdalnego, przekaźnik systemu startu zdalnego (2022)
• SC50: Otwarty
• SC51: 25A – Moduł sterujący ogrzewaniem tylnych siedzeń, wyłącznik obwodu regulacji siedzenia kierowcy 1
• SC52: 15A – Moduł sterujący amortyzacją elektroniczną
• SC53: 30A – Przekaźnik odmrażania tylnej szyby

Przekaźniki w kabinie pasażerskiej

• R1: Przekaźnik pompy próżniowej
• R2: Przekaźnik sprzęgła klimatyzacji
• R3: Przekaźnik odmrażania szyb
• R4: Przekaźnik zasilania terminala 15
• R5: Przekaźnik ogrzewania tylnej szyby
• R6: Przekaźnik gniazd
• R7: Przekaźnik systemu startu zdalnego

Indywidualne bezpieczniki w kabinie pasażerskiej

• A: Otwarty
• B: 15A – Wentylator oparcia przedniego prawego siedzenia 1, wentylator poduszki przedniego prawego siedzenia 1
• C: 7.5A – Moduł sterujący systemem wykrywania zajętego siedzenia pasażera
• E: Otwarty
• D: Otwarty
• F: Otwarty
• G: Otwarty

Schemat bezpieczników w komorze silnika (Holder A, Holder B)

• SA1: 125A – Zasilanie dla bezpieczników na panelu C: #4, 12, 14, 32, 35, 39, 40, 42, 49, 52, 53, przekaźnik odmrażania tylnej szyby, przekaźnik gniazd, przekaźnik zasilania terminala 15
• SA2: 400A – Generator z regulatorem napięcia
• SA3: 80A – Moduł sterujący wspomaganiem kierownicy
• SA4: 80A – Zasilanie dla bezpieczników na panelu C: #2, 15, 19, 21, 23, 27, 30, 43, 45, 51
• SA5: 50A – Wentylator chłodnicy
• SB1: 25A – Moduł sterujący ABS
• SB2: 40A/60A – Moduł sterujący ABS
• SB3: 15A – Jednostka sterująca silnikiem/motorem
• SB4: 10A/7.5A – Przekaźnik pompy próżniowej, przekaźnik pompy wtórnego powietrza, wentylator chłodnicy, moduł sterujący wentylatorem chłodnicy, siłownik ciśnienia doładowania, czujnik poziomu i temperatury oleju, zawór wtórnego powietrza wtrysku, pompa wspomagania ogrzewania, zawór odcinający płyn chłodzący, zawór regulacji wałka rozrządu 1, zawór obiegu płynu chłodzacego, zawór sterowania kolektorem ssącym, zawór sterowania dyszami chłodzenia tłoka, zawór regulacji ciśnienia oleju, zawór sterowania kolektorem ssącym turbosprężarki, zawór regulacji wałka rozrządu 1, zawór regulacji wałka wydechowego 1, zawór elektromagnetyczny filtra węgla aktywnego, zawór regulacji wałka wydechowego 2, zawór regulacji wałka rozrządu 2, zawór regulacji ciśnienia doładowania, siłownik wałka ssącego 1 dla cylindra 1~8, siłownik wałka wydechowego 1 dla cylindra 1~8
• SB5: 10A/7.5A – Przekaźnik prądu komponentów silnika, jednostka sterująca silnikiem/motorem, cylinder 1~4 wtryskiwacz paliwa, cylinder 1~4 siłownik wałka wydechowego A, cylinder 1~4 siłownik wałka wydechowego B, element grzejny wentylacji skrzyni korbowej
• SB6: 7.5A – Przełącznik świateł stopu
• SB7: 10A/7.5A – Silnik żaluzji chłodnicy, pompa chłodzenia doładowania, pompa chłodzenia płynu skrzyni biegów, zawór bloku cylindrów chłodzący, element grzejny wentylacji skrzyni korbowej, moduł wykrywania wycieku zbiornika paliwa, zawór recyrkulacji turbosprężarki, zawór sterowania kolektorem ssącym, zawór regulacji dyszami chłodzenia tłoka, zawór odcinający chłodzenie, solenoid obwodu chłodzenia, zawór regulacji ciśnienia oleju, pompa recyrkulacji chłodziwa
• SB8: 10A/15A – Grzałka sondy lambda 1 po katalizatorze, grzałka sondy lambda 1 po katalizatorze, sonda lambda po katalizatorze, sonda lambda 1 przed katalizatorem, sonda lambda ogrzewana
• SB9: 10A/20A – Cewka zapłonowa 1~4 z etapem wyjściowym, solenoid wtórnego powietrza wtrysku, zawór sterowania kolektorem ssącym, zawór regulacji wałka rozrządu 1, zawór regulacji kolektora ssącego 1, zawór regulacji filtra węgla aktywnego 1, pompa wspomagania ogrzewania
• SB10: 15A – Moduł sterujący pompy paliwa, przekaźnik prądu komponentów silnika
• SB11: 40A/50A – Silnik pompy wtórnego powietrza, przekaźnik pompy wtórnego powietrza
• SB12: Otwarty
• SB13: 30A – Moduł sterujący skrzyni biegów, pompa hydrauliczna dodatkowego oleju skrzyni 1
• SB14: Otwarty
• SB15: 15A – Przekaźnik klaksonu
• SB16: 20A – Przekaźnik prądu komponentów silnika
• SB17: 7.5A – Moduł sterujący ABS, jednostka sterująca silnikiem/motorem, przekaźnik zasilania modułu sterującego silnika
• SB18: 7.5A – Moduł monitorowania akumulatora, interfejs diagnostyczny magistrali danych
• SB19: 30A – Przekaźnik silnika wycieraczek 1/2, wycieraczki przednie
• SB20: Otwarty
• SB21: 15A/30A – Mechatroniczna skrzynia dwusprzęgłowa, moduł sterujący skrzyni biegów
• SB22: 7.5A – Jednostka sterująca silnikiem/motorem
• SB23: 30A – Rozrusznik
• SB24: Otwarty
• SB25: Otwarty
• SB26: Otwarty
• SB27: Otwarty
• SB28: Otwarty
• SB29: Otwarty
• SB30: Otwarty
• SB31: Otwarty
• SB32: 15A – Moduł sterujący blokadami dyferencjałów
• SB33: Otwarty
• SB34: Otwarty
• SB35: Otwarty
• SB36: Otwarty
• SB37: Otwarty
• SB38: Otwarty

Przekaźniki w komorze silnika

• R1: Przekaźnik rozrusznika 1
• R2: Przekaźnik rozrusznika 2
• R3: Przekaźnik klaksonu
• R4: Przekaźnik pompy wtórnego powietrza
• R5: Przekaźnik zasilania modułu sterującego silnika
• R6: Otwarty
• R7: Otwarty
• R8: Przekaźnik prądu komponentów silnika
• R9: Przekaźnik silnika wycieraczek 1
• R10: Przekaźnik silnika wycieraczek 2

Jak diagnozować i wymieniać bezpieczniki w Jettcie

Przy usterce (np. niedziałające światła), sprawdź objawy, zlokalizuj skrzynkę, wyjmij bezpiecznik szczypcami, sprawdź wizualnie lub multimetrem. Wymień na identyczny. W nowszych modelach użyj OBD-II do kodów błędów. Regularnie sprawdzaj po zimie. W Jettcie z AdBlue dodatkowe bezpieczniki dla SCR.

Jetta to auto z niezawodną elektryką, ale świadoma obsługa przedłuża żywotność. Jeśli schemat nie pasuje, skonsultuj ASO VW.
