Pełne schematy bezpieczników Volkswagen Transporter – od T4 do T7

Poniżej przedstawiam najbardziej kompletne schematy bezpieczników dla wszystkich generacji Volkswagen Transporter (T4, T5/T5.1, T6/T6.1, T7/Multivan), zebrane z wiarygodnych źródeł specjalistycznych. Schematy obejmują wszystkie skrzynki bezpieczników, ich lokalizacje, pełne listy bezpieczników z numerami, amperażem, kolorami (jeśli podane) oraz szczegółowymi opisami funkcji. Włączono również przekaźniki, jeśli są wymienione. Układy mogą się nieznacznie różnić w zależności od roku produkcji, silnika (np. benzyna/diesel/hybryda), rynku (EU) i wyposażenia (np. klimatyzacja, Webasto, ABS/ESP). Zawsze sprawdzaj naklejkę w swoim aucie lub dane po VIN w ETKA/ElsaWin dla 100% pewności.

T4 (1990–2003)

Główna skrzynka bezpieczników (pasażerska komora)

• Lokalizacja: Pod deską rozdzielczą po stronie kierowcy (za klapką przy lewej nodze).
• Bezpieczniki (lista pełna z numerami, amperażem, kolorem i funkcjami):
• 1: 10A (czerwony) – Światła mijania lewe, regulacja zasięgu reflektorów lewy
• 2: 10A (czerwony) – Światła mijania prawe, regulacja zasięgu reflektorów prawy
• 3: 10A (czerwony) – Podświetlenie zegarów, przełączników, tablicy rejestracyjnej
• 4: 15A (niebieski) – Tylna wycieraczka/omywacz, podgrzewane fotele przednie
• 5: 15A/20A (niebieski) – Przednia wycieraczka/omywacz, podgrzewane dysze spryskiwaczy (od 05/2001)
• 6: 30A (zielony) – Dmuchawa nawiewu/klimatyzacja
• 7: 10A (czerwony) – Prawe tylne światło pozycyjne + oświetlenie komory silnika
• 8: 10A (czerwony) – Lewe tylne światło pozycyjne
• 9: 20A (żółty) – Wycieraczki, spryskiwacze, czasem centralny zamek
• 10: 15A (niebieski) – Światła drogowe prawe
• 11: 15A (niebieski) – Światła drogowe lewe
• 12: 10A (czerwony) – Kierunkowskazy, światła awaryjne
• 13: 10A (czerwony) – Tylne przeciwmgielne
• 14: 15A (niebieski) – Światła stopu, tempomat
• 15: 10A (czerwony) – Światła cofania, czujnik poziomu oleju/płynu chłodzącego
• 16: 15A (niebieski) – Klakson
• 17: 30A (zielony) – Rozrusznik (obwód główny)
• 18: 25A (żółty) – Tylna wycieraczka (w niektórych wersjach)
• 19: 10A (czerwony) – Radio
• 20: 15A (niebieski) – Pompa paliwa (benzyna)/zawór odcinający (diesel)
• 21: 15A (niebieski) – Wentylator chłodnicy
• 22: 20A (żółty) – Zapalniczka/gniazdo 12V
• 23: 10A (czerwony) – ABS/EDS
• 24: 30A (zielony) – Centralny zamek/szyby elektryczne
• 25: 25A (żółty) – Ogrzewana tylna szyba

Dodatkowa skrzynka bezpieczników (pasażerska komora)

• Lokalizacja: Pod główną skrzynką.
• Bezpieczniki:
• 1: 15A – Gniazdo zasilania akcesoriów
• 2: 15A – Złącze elektryczne przyczepy
• 3: 10A – Światło identyfikacyjne na dachu
• 4: 20A – Dodatkowe ogrzewanie (silniki ACV/AHY/AJT/AUF)
• 5: 10A – System ABS
• 6: Dla telefonu
• 7: 15A – Taxi
• 8: 10A – Wentylator na dachu
• 9: 15A – System audio, zegary
• 10: 15A – Centralny zamek
• 11: 15A – Podgrzewane siedzenia
• 12: 30A – Podgrzewane lusterka, ogrzewana tylna szyba
• 13: Dla telefonu (silniki ACV/AHY/AJT/AUF)
• 14: 30A – Klimatyzacja – ręczna/automatyczna
• 15: 20A – Dodatkowe ogrzewanie

Dodatkowa skrzynka przekaźników 1 (pasażerska komora)

• Lokalizacja: Nad przekaźnikami.
• Przekaźniki:
• 1: (105) – Przekaźnik dmuchawy ogrzewania – tylny (wentylacja)
• 2: (174) – Przekaźnik tylnej wycieraczki/omywacza
• 3: (30/109) – Przekaźnik zarządzania silnikiem
• 4: (18) – Przekaźnik obwodów pomocniczych zapłonu 1
• 5: Rezerwa
• 6: (22/21) – Przekaźnik awaryjnej wentylacji (z repeaterami kierunku na dachu)
• 7: (95) – Przekaźnik pompy mycia reflektorów
• 8: (99) – Przekaźnik przerywanego działania wycieraczek/omywaczy przedniej szyby
• 9: (36) – Buzzer świateł reflektorów
• 10: (53) – Przekaźnik świateł przeciwmgielnych
• 11: (53) – Przekaźnik klaksonu
• 12: (167) – Przekaźnik pompy paliwa
• Bezpieczniki:
• F1: (30A) – Bezpiecznik szyb elektrycznych
• F2: (15A) – Sterownik silnika
• F3: (15A) – Aktuator

Dodatkowa skrzynka przekaźników 2 (pasażerska komora)

• Lokalizacja: Za deską rozdzielczą w środku.
• Przekaźniki:
• 1: (106) – Przekaźnik dodatkowego ogrzewania
• 2: Przekaźnik przełączania głośników audio/telefon
• 3: (53) – Przekaźnik dmuchawy ogrzewania – tylny (ciepłe powietrze)
• 4: (114) – Przekaźnik dmuchawy ogrzewania – automatyczna regulacja temperatury
• 5: (152) – Przekaźnik zaworu płynu chłodzącego grzejnika (ogrzewanie tylne)
• 6: (38) – Przekaźnik aktuatora zmiany wlotu powietrza (klimatyzacja/ogrzewanie)
• 7: (53) – Przekaźnik alternatora (AES, z alternatorem 150A)
• 8: (53) – Przekaźnik alternatora (ACV/AUF, z alternatorem 150A/automatyczna skrzynia/automatyczna regulacja temperatury)
• 9: (175) – Przekaźnik blokady rozruchu/przekaźnik świateł cofania
• 10: (87) – Sterownik połączenia piasty koła

Skrzynka bezpieczników/przekaźników pod siedzeniem kierowcy (pasażerska komora)

• Lokalizacja: Pod siedzeniem kierowcy.
• Przekaźniki i bezpieczniki:
• Przekaźniki: (214/426) – Przekaźnik dodatkowej baterii, (403) – Przekaźnik dodatkowego ogrzewania
• Bezpieczniki: (30A) – Dodatkowy system ogrzewania cieczą, (5A) – Gniazda, (25A) – Dodatkowe ogrzewanie

Skrzynka bezpieczników w komorze silnika

• Lokalizacja: Na pokrywie przed akumulatorem.
• Chronione komponenty (bezpieczniki/przekaźniki):
• 1: 60A – Przekaźnik świec żarowych
• 2: 50A – Silnik wentylatora chłodnicy
• 3: 50A – Silnik wentylatora chłodnicy
• 4: 50A – System ABS
• 5: 110A/150A/175A – Alternator
• 6: 30A – System stabilizacji toru jazdy
• 7: 30A – System ABS (z ESP)
• 8: 5A – System stabilizacji toru jazdy

T5 / T5.1 (2003–2015)

Skrzynka bezpieczników w desce rozdzielczej (SB/SC)

• Lokalizacja: Po lewej stronie deski rozdzielczej.
• Bezpieczniki (pełna lista z numerami, amperażem i funkcjami):
• SB1: 30A – Przekaźnik zasilania klemą 15
• SB2: 5A – Czujnik kąta skrętu kierownicy
• SB3: 5A – Czujnik deszczu/światła
• SB7: 10A – ABS/ESP
• SB12: 15–20A – Zapalniczka
• SB15: 7,5–10A – Poduszki powietrzne/SRS
• SB18: 30A – Webasto/ogrzewanie dodatkowe
• SB20: 15A – Pompa paliwa
• SB22: 20A – Gniazdo 12V
• SB27: 25A – Ogrzewana tylna szyba
• SB30: 20A – ABS/ESP (pompa)
• SB36: 25A – Sterownik sieci pokładowej

Skrzynka pod lewym fotelem kierowcy (SF/SH)

• Lokalizacja: Pod lewym fotelem kierowcy.
• Bezpieczniki:
• 30–40A – Dmuchawa nawiewu
• 40A – Ogrzewanie dodatkowe
• 50A – ABS/ESP

Skrzynka w komorze silnika (SA/SB)

• Lokalizacja: W komorze silnika przy akumulatorze.
• Bezpieczniki:
• 150–200A – Alternator
• 80A – Wentylator chłodnicy
• 30–50A – Pompa paliwa/świece żarowe

Skrzynka bezpieczników D (SD – komora silnika, prawa strona)

• Lokalizacja: W prawej części komory silnika.
• Bezpieczniki:
• 1: 5A – Sterownik wentylatora chłodnicy
• 2: 5A – Przekaźnik dodatkowej pompy chłodzącej
• 3: 5A – Element grzejny odpowietrzania skrzyni korbowej
• 4: Wolne
• 5: 15A – Jednostka mechatroniczna skrzyni biegów DSG
• 6: 30A – Sterownik ABS
• 7: Wolne
• 8: Wolne
• 9: 5A – Sterownik silnika
• 10: 5A – Przekaźnik pompy powietrza wtórnego
• 11: 15A – Zawór sterujący ciśnieniem doładowania, zawór N80, zawór zmiany chłodnicy EGR
• 12: 30A – Przekaźnik głównych świateł drogowych
• 13: 10A – Zawór regulacji ciśnienia paliwa
• 14: 10A – Sterownik lewego światła gazowego
• 15: 5A – Przekaźnik pompy paliwa
• 16: 10A – Wyłącznik świateł cofania
• 17: 5A – Miernik masy powietrza, wyłącznik świateł stopu
• 18: 5A – Przycisk TCS/ESP, sterownik ABS
• 19: 5A – Sterownik wspomagania kierownicy
• 20: 5A – Wyłącznik pedału sprzęgła, miernik masy powietrza
• 21: 5A – Sterownik silnika
• 22: 5A – Zawór EGR
• 23: 10A – Wtryskiwacze cylindrów 1-4
• 24: 10A – Sterownik prawego światła gazowego
• 25: 5A – Jednostka mechatroniczna skrzyni biegów DSG
• 26: 30A – Sterownik silnika, transformator zapłonowy
• 27: 5A – Lewa lampa do jazdy dziennej
• 28: 10A – Pompa cyrkulacyjna chłodziwa
• 29: 15A – Róg tonu wysokiego
• 30: 5A – Prawa lampa do jazdy dziennej
• 31: 20A – Pompa paliwa
• 32: 15A – Grzałka sondy lambda
• 33: 5A – Sterownik silnika, przekaźnik pompy paliwa elektrycznego
• 34: 30A – Przekaźnik dodatkowej pompy chłodzącej
• 35: 5A – Sterownik zasilania pokładowego
• 36: 30A – Przekaźnik dodatkowej pompy chłodzącej

Skrzynka bezpieczników C (SC – deska rozdzielcza, środkowa)

• Lokalizacja: W środkowej części deski rozdzielczej.
• Bezpieczniki:
• 1: 15A – Sterownik detektora przyczepy
• 2: 5A – Moduł wysyłania/odbioru monitora wnętrza
• 3: 10A – Przełącznik świateł czerwonego krzyża
• 4: 10A – Sterownik blokady dyferencjału
• 5: 5A – Złącze 6-pinowe
• 6: 5A – Czujnik poziomu i temperatury oleju
• 7: 30A – Przełącznik świateł obrotowych
• 8: 5A – Sterownik pomocy parkowania
• 9: 5A – Sterownik elektroniki kolumny kierownicy
• 10: 10A – Regulator regulacji zasięgu reflektorów
• 11: 15A – Sterownik lewych drzwi przesuwnych
• 12: 5A – Lewa lampa do jazdy dziennej
• 13: 5A – Przekaźnik izolacji magistrali CAN napędu
• 14: 5A – Prawa lampa do jazdy dziennej
• 15: 5A – Sterownik elektroniki obsługi telefonu komórkowego
• 16: 7,5A – Tuner TV systemu nawigacji
• 17: 7,5A – Sterownik zasilania pokładowego
• 18: 5A – Przełącznik tylnej dmuchawy świeżego powietrza
• 19: 5A – Automatyczne wewnętrzne lusterko antyolśnieniowe
• 20: 10A – Sterownik zasilania pokładowego
• 21: 5A – Czujnik deszczu
• 22: 5A – Przełącznik ciśnienia układu klimatyzacji
• 23: 10A – Przekaźnik ciepła resztkowego
• 24: 7,5A – Światła wewnętrzne i bagażnika
• 25: 25A – Sterownik podgrzewanych siedzeń
• 26: 10A – Tachograf
• 27: 30A – Pozytywne połączenie 1 (15) w wiązce przewodów komory silnika
• 28: 5A – Przełącznik regulacji lusterka
• 29: 25A – Sterownik ogrzewania
• 30: 5A – Sterownik regulacji dachu przesuwnego
• 31: 5A – Sterownik zasilania pokładowego
• 32: 20A – Przekaźnik układu mycia reflektorów
• 33: 5A – Tachograf
• 34: 5A – Złącze cewki poduszki powietrznej i sprężyna zwrotna z pierścieniem ślizgowym
• 35: 20A – Sterownik zasilania pokładowego
• 36: 5A – Sterownik wyposażenia kempingowego

Przekaźniki w kokpicie (przewoźnik 1, 8-pinowe)

• 6: 15A – Sterownik systemu alarmowego taksówki
• B: 30A – Sterownik drzwi kierowcy, sterownik drzwi przedniego pasażera

Przekaźniki w kokpicie (przewoźnik 2, 8-pinowe)

• C: 40A – Przełącznik dmuchawy świeżego powietrza, sterownik klimatyzacji

T6 / T6.1 (2015–2025)

Skrzynka bezpieczników w desce rozdzielczej (SC, lewa strona)

• Lokalizacja: Po lewej stronie deski rozdzielczej.
• Bezpieczniki:
• SC1: 30–40A – Klema 15/przekaźnik
• SC7: 10A – ABS/ESP
• SC12: 20A – Zapalniczka/gniazdo 12V
• SC15: 10A – Poduszki/systemy bezpieczeństwa
• SC18: 30A – Webasto/ogrzewanie postojowe
• SC22: 20A – Tylne gniazdo 12V
• SC27: 25A – Ogrzewana tylna szyba
• SC30: 20–30A – ABS/ESP
• SC36: 25A – Sterownik sieci pokładowej

Skrzynka pod siedzeniem (SH/SJ)

• Lokalizacja: Pod siedzeniem kierowcy.
• Bezpieczniki:
• 40–60A – Dmuchawa/ogrzewanie
• 50A – ABS

Skrzynka w komorze silnika (SA/SB)

• Lokalizacja: Przy akumulatorze w komorze silnika.
• Bezpieczniki:
• 150–200A – Alternator
• 80A – Wentylator chłodnicy
• 30–50A – Pompa paliwa/świece żarowe

Fuse Holder A

• Lokalizacja: Nieokreślona.
• Bezpieczniki:
• SA1: 225A – Alternator z regulatorem napięcia (dla modeli z alternatorem 140A/180A bez drugiej baterii)
• SA2: 125A – Przekaźnik X-rozładczeniowy (bezpieczniki na uchwycie C: 55, 56, 57, 61)
• SA3: 100A – Bezpieczniki na uchwycie H: 1, 2, 3, 5, 6, 7, 8, 9, 10, 11, 12, 17, 18, 19, 20, 25, 26, 27, 28
• SA4: 80A – Główny przekaźnik (bezpieczniki na uchwycie B: 1, 7, 10, 12, 14, 16, 19, 21, 23, 25, 27, 28, 29, 31, 32, 33)
• SA5: 60A – Sterownik ABS
• SA6: 125A – Sterownik wspomagania kierownicy
• SA7: 100A – Wentylator chłodnicy (dla modeli z alternatorem 140A/180A bez drugiej baterii)
• SA8: 100A – Automatyczny sterownik okresu żarzenia (dla modeli z alternatorem 140A/180A bez drugiej baterii)
• SA9: 125A – Dodatkowy przekaźnik lewego tylnego kierunkowskazu (lewa lampa kierunkowskazu na dachu)
• SA10: Złącze akumulatora

Fuse Holder B

• Lokalizacja: Nieokreślona.
• Bezpieczniki:
• SB1: 5A – Wentylator chłodnicy
• SB2: 30A – Sterownik ABS
• SB3: Nie przypisane
• SB4: 10A – Dodatkowy przekaźnik świateł stopu (żarówka świateł stopu na wysokim poziomie)
• SB5: 10A – Sterownik czujników dźwigni selektora
• SB6: 10A – Sterownik ABS
• SB7: 5A – Element grzejny odpowietrzania skrzyni korbowej
• SB8: 30A – Ogrzewana szyba przednia
• SB9: 5A – Sterownik silnika
• SB10: 10A – Zawór sterujący ciśnieniem doładowania
• SB11: 10A – Przekaźnik sprzęgła magnetycznego (sprężarka klimatyzacji)
• SB12: 10A – Zawór regulacji ciśnienia paliwa
• SB13: 10A – Przekaźnik systemu dozowania środka redukującego
• SB14: 5A – Przekaźnik pompy paliwa (jednostka dostawy paliwa)
• SB15: 5A – Wyłącznik świateł cofania
• SB16: 5A – Wyłącznik świateł stopu
• SB17: 5A – Moduł przełącznika środkowego 3 w desce rozdzielczej
• SB18: 5A – Przekaźnik ogrzewanej szyby przedniej
• SB19: 5A – Moduł pomiaru masy powietrza
• SB20: 5A – Sterownik silnika/drzwi
• SB21: 5A – Zbiornik środka redukującego
• SB22: 10A – Przekaźnik ogrzewacza dodatkowego chłodziwa
• SB23: 10A – Przekaźnik systemu dozowania środka redukującego
• SB24: 5A – Sterownik czujników dźwigni selektora
• SB25: 5A – Czujnik poziomu i temperatury oleju
• SB26: 30A – Ogrzewana szyba przednia
• SB27: 10A – Pompa chłodzenia powietrza doładowanego
• SB28: 15A – Sterownik sondy NOx
• SB29: 5A – Zawór kontroli ciśnienia oleju
• SB30: 20A – Przekaźnik pompy paliwa (jednostka dostawy paliwa)
• SB31: 15A – Sonda lambda 1 przed katalizatorem
• SB32: 30A – Sterownik silnika/motora
• SB33: 5A – Automatyczny sterownik okresu żarzenia
• SB34: 5A – Diagnostyczny interfejs magistrali danych
• SB35: Nie przypisane
• SB36: Nie przypisane

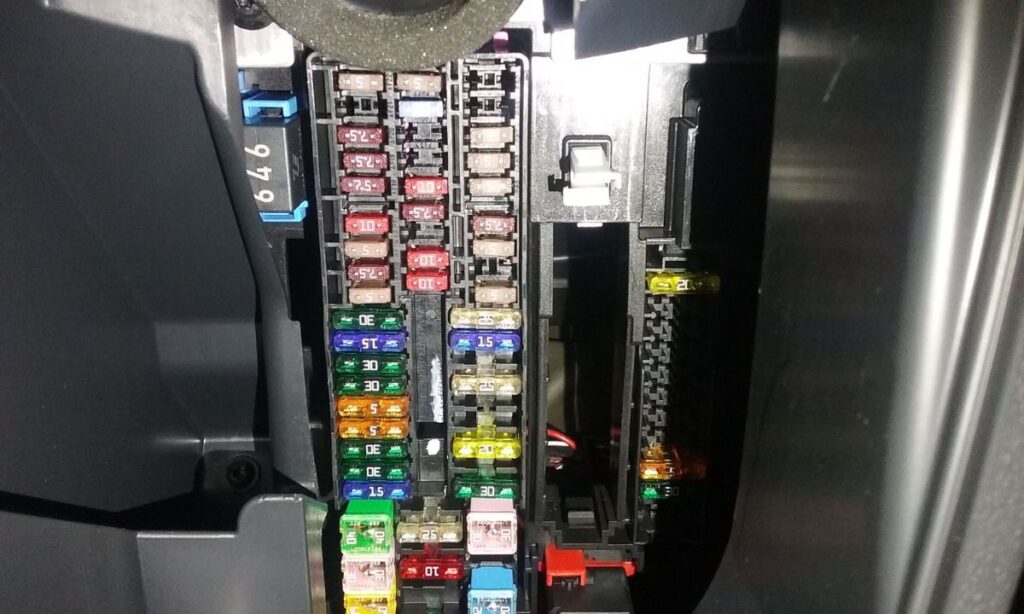

Fuse Holder C

• Lokalizacja: Pojazd z kierownicą po lewej stronie; pojazd z kierownicą po prawej stronie.
• Bezpieczniki:
• 1: 40A – Sterownik tylnych drzwi po stronie pasażera (lewa strona kierownicy)
• 2: 30A – Sterownik tylnej dmuchawy świeżego powietrza
• 3: 25A – Sterownik detektora przyczepy
• 4: 30A – Sterownik klapy tylnej
• 5: 25A – Siłownik blokady parkowania
• 6: 30A – Sterownik zasilania pokładowego
• 7: 30A – Sterownik ogrzewania i klimatyzacji
• 8: 20A – Przełącznik regulacji lędźwiowego podparcia siedzenia kierowcy
• 9: 30A – Sterownik drzwi kierowcy (lewa strona kierownicy)
• 10: 30A – Sterownik szyn zasilanych siedzenia, lewa strona
• 11: 15A – Sterownik detektora przyczepy
• 12: 40A – Sterownik zasilania pokładowego
• 13: 40A – Sterownik zasilania pokładowego
• 14: 40A – Sterownik pakietu dźwięku cyfrowego
• 15: Nie przypisane
• 16: 7,5A – Sterownik poduszek powietrznych
• 17: 15A – Sterownik ogrzewania i klimatyzacji
• 18: 7,5A – Sterownik elektronicznej blokady kolumny kierownicy
• 19: 7,5A – Wkładka deski rozdzielczej
• 20: 7,5A – Sterownik dostępu do internetu
• 21: 7,5A – Sterownik pomocy zmiany pasa ruchu
• 22: 5A – Wentylator oparcia siedzenia przedniego lewego 1
• 23: Nie przypisane
• 24: 7,5A – Silnik blokady tylnej prawej
• 25: 5A – Czujnik deszczu
• 26: 30A – Sterownik drzwi kierowcy (prawa strona kierownicy)
• 27: 30A – Sterownik drzwi kierowcy (lewa strona kierownicy)
• 28: 5A – Diagnostyczny interfejs magistrali danych
• 29: 10A – Złącze diagnostyczne
• 30: 5A – Przełącznik świateł obrotowych
• 31: 5A – Przełącznik kombinacji kolumny kierownicy
• 32: 20A – Sterownik informacji elektronicznych 1
• 33: 25A – Przedni prawy reflektor
• 34: 30A – Sterownik ogrzewacza środka redukującego
• 35: 25A – Szyna elektryczna dla zewnętrznego użytkowania
• 36: 30A – Sterownik zasilania pokładowego (klakson lub klakson dwutonowy)
• 37: 40A – Sterownik zasilania pokładowego (oświetlenie zewnętrzne)
• 38: 25A – Sterownik zasilania pokładowego (oświetlenie zewnętrzne; oświetlenie wewnętrzne)
• 39: 10A – Sterownik poduszek powietrznych
• 40: 10A – Przełącznik regulacji lusterka
• 41: 10A – Sterownik poduszek powietrznych
• 42: 30A – Sterownik drzwi tylnych po stronie kierowcy (prawa strona kierownicy)
• 43: 30A – Sterownik drzwi tylnych po stronie kierowcy (lewa strona kierownicy)
• 44: 20A – Przekaźnik rozładczenia X
• 45: 40A – Sterownik wentylatora świeżego powietrza
• 46: 10A – Sterownik poduszek powietrznych
• 47: 15A – Gniazdo ładowania USB dla rzędu siedzeń 3, lewe
• 48: 30A – Sterownik wycieraczek silnika
• 49: 7,5A – Tachograf
• 50: 10A – Przełącznik kombinacji kolumny kierownicy
• 51: 5A – Silnik blokady tylnej lewej
• 52: 15A – Przekaźnik zasilania klemą 15 2
• 53: 40A – Sterownik zasilania pokładowego (oświetlenie zewnętrzne)
• 54: 25A – Sterownik zasilania pokładowego (oświetlenie zewnętrzne; oświetlenie wewnętrzne)
• 55: 30A – Przekaźnik ogrzewania dodatkowego
• 56: 30A – Sterownik zasilania pokładowego
• 57: 30A – Sterownik zasilania pokładowego
• 58: 25A – Sterownik zasilania pokładowego (oświetlenie zewnętrzne; oświetlenie wewnętrzne)
• 59: 15A – Przekaźnik rozładczenia X
• 60: 7,5A – Gniazdo ładowania USB dla rzędu siedzeń 3, prawe
• 61: 15A – Gniazdo ładowania USB dla rzędu siedzeń 2, lewe

T7 / Multivan (2021–2026)

Fuse Holder A

• Lokalizacja: Nieokreślona.
• Bezpieczniki:
• SA1: 80A – Uchwyt bezpieczników K
• SA2: 125A – Uchwyt bezpieczników C
• SA3: 125A – Uchwyt bezpieczników C
• SA4: 150A/200A – Uchwyt bezpieczników B, skrzynka połączeniowa i dystrybucyjna 1

Fuse Holder B

• Lokalizacja: Nieokreślona.
• Bezpieczniki:
• SB1: 80A – Sterownik wspomagania kierownicy
• SB2: 7,5A – Sterownik ABS, główny przekaźnik, sterownik silnika/motora, przekaźnik klimatyzacji (dla modeli z napędem hybrydowym 1.4L)
• SB3: 10A – Elektronika mocy i sterowania napędem elektrycznym (dla modeli z napędem hybrydowym)
• SB4: 15A – Przedni lewy reflektor
• SB5: 15A – Przedni prawy reflektor
• SB6: Nie przypisane
• SB7: 30A – Dodatkowa hydrauliczna pompa 1 oleju skrzyni biegów (dla modeli bez napędu hybrydowego)
• SB8: Nie przypisane
• SB9: 15A – Przekaźnik klaksonu, prawy klakson
• SB10: 30A – Przekaźnik silnika wycieraczek 1, przekaźnik silnika wycieraczek 2, sterownik silnika wycieraczek
• SB11: 7,5A – Dla modeli bez napędu hybrydowego: przekaźnik pompy cyrkulacyjnej, pompa cyrkulacyjna 2
• SB12: 15A – Dla modeli bez napędu hybrydowego: jednostka mechatroniczna skrzyni biegów DSG
• SB13: 25A – Sterownik ABS
• SB14: 20A – Sterownik ogrzewania dodatkowego
• SB15: 40A – Sterownik ABS
• SB16: 50A – Jednostka mechatroniczna skrzyni biegów DSG (dla modeli z napędem hybrydowym 1.4L)
• SB17: 50A – Silnik pompy powietrza wtórnego (dla modeli z silnikiem benzynowym 2.0L)
• SB18: Nie przypisane
• SB19: 40A – Przekaźnik ogrzewanej szyby przedniej lewej strony, ogrzewana szyba przednia
• SB20: 40A – Przekaźnik ogrzewanej szyby przedniej prawej strony, ogrzewana szyba przednia
• SB21: 7,5A – Dla modeli bez napędu hybrydowego: sterownik silnika
• SB22: 30A – Dla modeli bez napędu hybrydowego: rozrusznik
• SB23: 15A – Sterownik silnika/motora
• SB24: 10A – Dla modeli z napędem hybrydowym 1.4L: pompa powietrza wtórnego, pompa chłodzenia powietrza doładowanego
• SB25: 10A – Dla modeli z napędem hybrydowym 1.4L: zawór zmiany chłodziwa 2, pompa chłodziwa dla obwodu wysokotemperaturowego, zawór chłodziwa skrzyni biegów
• SB26: 10A – Dla modeli z silnikiem benzynowym 2.0L: zawór chłodziwa skrzyni biegów, pompa cyrkulacyjna chłodziwa
• SB27: 10A – Dla modeli z napędem hybrydowym 1.4L, silnikiem benzynowym 2.0L: sonda lambda 1 po katalizatorze, sonda lambda 1 przed katalizatorem
• SB28: 10A – Dla modeli z silnikiem benzynowym 2.0L: aktuator regulacji wałka rozrządu 1-8
• SB29: 15A – Dla modeli z napędem hybrydowym 1.4L, silnikiem benzynowym 1.5L, silnikiem benzynowym 2.0L: sterownik pompy paliwa, jednostka dostawy paliwa
• SB30: 10A – Zawór odcięcia zbiornika paliwa (dla modeli z napędem hybrydowym 1.4L), dodatkowa pompa ogrzewania, pompa cyrkulacyjna chłodziwa przed elektroniką mocy i sterowania napędem elektrycznym (dla modeli z napędem hybrydowym 1.4L)
• SB31: Nie przypisane
• SB32: 40A – Serwo hamulca

Przekaźniki

• R1: Główny przekaźnik (dla modeli z silnikiem benzynowym)
• R2: Przekaźnik pompy powietrza wtórnego (dla modeli z silnikiem benzynowym 2.0L)
• R3: Przekaźnik klaksonu
• R4: Przekaźnik rozrusznika 1 (dla modeli bez napędu hybrydowego)
• R5: Przekaźnik rozrusznika 2 (dla modeli bez napędu hybrydowego)
• R6: Przekaźnik klimatyzacji (dla modeli z napędem hybrydowym), przekaźnik prądu zasilania komponentów silnika (dla modeli z silnikiem benzynowym 2.0L)
• R7: Automatyczny sterownik okresu żarzenia (dla modeli z silnikiem diesla)
• R8: Nie przypisane
• R9: Przekaźnik ogrzewanej szyby przedniej lewej strony
• R10: Przekaźnik ogrzewanej szyby przedniej prawej strony
• R11: Przekaźnik silnika wycieraczek 1
• R12: Przekaźnik silnika wycieraczek 2

Fuse Holder C

• Lokalizacja: Pojazd z kierownicą po lewej stronie; pojazd z kierownicą po prawej stronie.
• Bezpieczniki:
• SC1: 40A – Sterownik tylnych drzwi po stronie pasażera (lewa strona kierownicy)
• SC2: 30A – Sterownik tylnej dmuchawy świeżego powietrza
• SC3: 25A – Sterownik detektora przyczepy
• SC4: 30A – Sterownik klapy tylnej
• SC5: 25A – Siłownik blokady parkowania
• SC6: 30A – Sterownik zasilania pokładowego
• SC7: 30A – Sterownik ogrzewania i klimatyzacji
• SC8: 20A – Dla modeli z kierownicą po lewej stronie: przełącznik regulacji lędźwiowego podparcia siedzenia kierowcy, sterownik regulacji siedzenia kierowcy
• SC9: 30A – Sterownik drzwi kierowcy (lewa strona kierownicy)
• SC10: 30A – Sterownik szyn zasilanych siedzenia, lewa strona
• SC11: 15A – Sterownik detektora przyczepy
• SC12: 40A – Sterownik zasilania pokładowego
• SC13: 40A – Sterownik zasilania pokładowego
• SC14: 40A – Sterownik pakietu dźwięku cyfrowego
• SC15: Nie przypisane
• SC16: 7,5A – Sterownik poduszek powietrznych
• SC17: 15A – Sterownik ogrzewania i klimatyzacji
• SC18: 7,5A – Sterownik elektronicznej blokady kolumny kierownicy
• SC19: 7,5A – Wkładka deski rozdzielczej
• SC20: 7,5A – Sterownik dostępu do internetu
• SC21: 7,5A – Sterownik pomocy zmiany pasa ruchu
• SC22: 5A – Wentylator oparcia siedzenia przedniego lewego 1
• SC23: Nie przypisane
• SC24: 7,5A – Silnik blokady tylnej prawej
• SC25: 5A – Czujnik deszczu
• SC26: 30A – Sterownik drzwi kierowcy (prawa strona kierownicy)
• SC27: 30A – Sterownik drzwi kierowcy (lewa strona kierownicy)
• SC28: 5A – Diagnostyczny interfejs magistrali danych
• SC29: 10A – Złącze diagnostyczne
• SC30: 5A – Przełącznik świateł obrotowych
• SC31: 5A – Przełącznik kombinacji kolumny kierownicy
• SC32: 20A – Sterownik informacji elektronicznych 1
• SC33: 25A – Przedni prawy reflektor
• SC34: 30A – Sterownik ogrzewacza środka redukującego
• SC35: 25A – Szyna elektryczna dla zewnętrznego użytkowania
• SC36: 30A – Sterownik zasilania pokładowego (klakson lub klakson dwutonowy)
• SC37: 40A – Sterownik zasilania pokładowego (oświetlenie zewnętrzne)
• SC38: 25A – Sterownik zasilania pokładowego (oświetlenie zewnętrzne; oświetlenie wewnętrzne)
• SC39: 10A – Sterownik poduszek powietrznych
• SC40: 10A – Przełącznik regulacji lusterka
• SC41: 10A – Sterownik poduszek powietrznych
• SC42: 30A – Sterownik drzwi tylnych po stronie kierowcy (prawa strona kierownicy)
• SC43: 30A – Sterownik drzwi tylnych po stronie kierowcy (lewa strona kierownicy)
• SC44: 20A – Przekaźnik rozładczenia X
• SC45: 40A – Sterownik wentylatora świeżego powietrza
• SC46: 10A – Sterownik poduszek powietrznych
• SC47: 15A – Gniazdo ładowania USB dla rzędu siedzeń 3, lewe
• SC48: 30A – Sterownik wycieraczek silnika
• SC49: 7,5A – Tachograf
• SC50: 10A – Przełącznik kombinacji kolumny kierownicy
• SC51: 5A – Silnik blokady tylnej lewej
• SC52: 15A – Przekaźnik zasilania klemą 15 2
• SC53: 40A – Sterownik zasilania pokładowego (oświetlenie zewnętrzne)
• SC54: 25A – Sterownik zasilania pokładowego (oświetlenie zewnętrzne; oświetlenie wewnętrzne)
• SC55: 30A – Przekaźnik ogrzewania dodatkowego
• SC56: 30A – Sterownik zasilania pokładowego
• SC57: 30A – Sterownik zasilania pokładowego
• SC58: 25A – Sterownik zasilania pokładowego (oświetlenie zewnętrzne; oświetlenie wewnętrzne)
• SC59: 15A – Przekaźnik rozładczenia X
• SC60: 7,5A – Gniazdo ładowania USB dla rzędu siedzeń 3, prawe
• SC61: 15A – Gniazdo ładowania USB dla rzędu siedzeń 2, lewe
