Bezpieczniki w Toyota Corolla: Szczegółowe schematy z różnych generacji

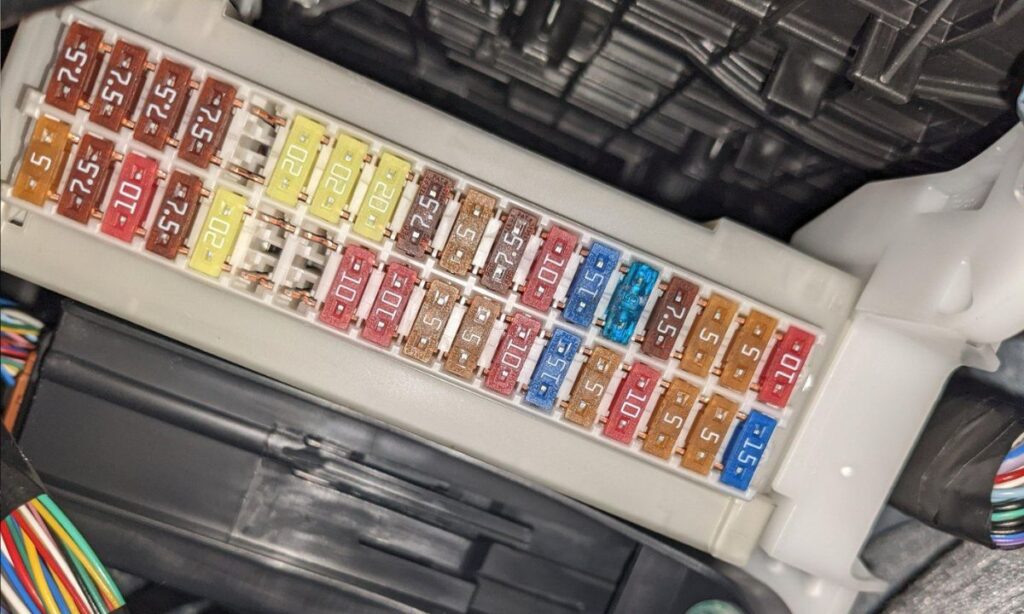

Toyota Corolla to jeden z najbardziej niezawodnych samochodów na świecie, a jej układ elektryczny opiera się na precyzyjnie zaprojektowanych skrzynkach bezpieczników, które chronią kluczowe systemy przed przeciążeniami. Bezpieczniki działają jak strażnicy, przerywając obwód w przypadku nadmiernego prądu, co zapobiega uszkodzeniom komponentów takich jak oświetlenie, systemy wtrysku paliwa czy układ ABS. W różnych generacjach Corolli skrzynki te ewoluowały, dostosowując się do nowych technologii, jak hybrydowe napędy czy zaawansowane systemy bezpieczeństwa. Zrozumienie ich lokalizacji i schematów pozwala na szybką diagnostykę problemów, na przykład gdy nagle gaśnie radio lub nie działają wycieraczki. Poniżej omówimy kluczowe generacje, skupiając się na skrzynkach w kabinie (zwykle pod deską rozdzielczą) i pod maską (w komorze silnika), z szczegółowymi opisami przypisań.

Generacja VII (E100, 1991-1998): Proste i wytrzymałe rozwiązania

W tej generacji, popularnej w latach 90., skrzynki bezpieczników podkreślały prostotę konstrukcji Toyoty, co ułatwiało samodzielne naprawy. Skrzynka w kabinie znajdowała się pod deską rozdzielczą po lewej stronie, blisko pedału sprzęgła lub hamulca, często za małą klapką. Pod maską skrzynka była zlokalizowana blisko akumulatora, po stronie kierowcy, w czarnej plastikowej obudowie. Te modele miały mniej złożone systemy elektryczne, ale bezpieczniki chroniły podstawowe funkcje, w tym unikalne dla epoki elementy jak podgrzewane fotele w wyższych wersjach.

Schemat skrzynki w kabinie (instrument panel):

• FOG (15A): Światła przeciwmgielne – kluczowe w warunkach słabej widoczności, często używane w europejskich wersjach.
• CIG&RADIO (20A): Zapalniczka, zegar, radio, lusterka zewnętrzne – typowy punkt awarii przy podłączaniu dodatkowych urządzeń.
• TAIL (15A): Światła pozycyjne, tablica rejestracyjna, oświetlenie panelu instrumentów – zapewniają bezpieczeństwo nocą.
• IGN (10A): Układ wtrysku paliwa, wentylatory chłodzenia – krytyczny dla uruchomienia silnika.
• ECU-B (10A): Światła przeciwmgielne tylne – rzadziej używane, ale ważne w ruchu drogowym.
• DEF-I/UP (7.5A): Układ wtrysku paliwa – zapobiega przegrzaniu podczas intensywnej jazdy.
• STOP (15A): Światła stopu – bezpośrednio wpływa na bezpieczeństwo hamowania.
• TURN (7.5A): Kierunkowskazy, awaryjne – awaria może prowadzić do nieoczekiwanych problemów w ruchu ulicznym.
• ECU-IG (15A): Układ rozruchu – niezbędny do startu silnika.
• SEAT HTR (20A): Podgrzewanie siedzeń – opcja w modelach premium, podatna na zużycie w zimnym klimacie.
• GAUGE (10A): Wskaźniki, lampki ostrzegawcze, klimatyzacja, układ ładowania – monitoruje stan pojazdu w czasie rzeczywistym.
• WIPER (20A): Wycieraczki przednie/tylne, spryskiwacz reflektorów – kluczowe w deszczu.

Schemat skrzynki pod maską (engine room):

• DOME (20A): Oświetlenie wnętrza, bagażnika, zegar, drzwi otwarte, radio – zapewnia komfort po zmroku.
• HAZ-HORN (20A): Awaryjne, klakson – awaria rzadka, ale krytyczna w sytuacjach zagrożenia.
• FAN-I/UP (7.5A): Układ wtrysku paliwa – wspomaga chłodzenie silnika.
• HEAD (RH/LH) (15A każdy): Reflektory prawe/lewe – osobne bezpieczniki dla lepszej diagnostyki.
• ALT-S (7.5A): Układ ładowania – chroni alternator przed przeciążeniem.
• EFI (15A): Układ wtrysku paliwa – serce silnika w modelach benzynowych.
• P/W (30A): Elektryczne szyby, centralny zamek – często używane, podatne na wilgoć.
• DEFOG (30A): Odmrażacz tylnej szyby – niezbędny w mroźne poranki.
• A/C2 (40A): Klimatyzacja – w wersjach z manualną regulacją.
• AM2 (30A): Rozruch – bezpośrednio z akumulatora.
• FAN (30A): Wentylator chłodzenia – zapobiega przegrzaniu w korkach.
• CDS (30A): Wentylator chłodzenia – dodatkowy dla silników o wyższej mocy.
• AM1 (40A/60A): Rozruch, światła pozycyjne, stop, ECU-B – warianty w zależności od silnika (4A-FE lub 2E).
• ALT (100A): Układ ładowania, powiązany z innymi bezpiecznikami – główny strażnik całego systemu.

Ciekawostka: W tej generacji często spotyka się problemy z korozją styków pod maską, zwłaszcza w wilgotnych warunkach, co prowadzi do sporadycznych awarii świateł.

Generacja IX (E120/E130, 2003-2008): Nowoczesność z naciskiem na bezpieczeństwo

Przechodząc do lat 2000., Corolla zyskała bardziej zaawansowane systemy, jak ABS i poduszki powietrzne, co wpłynęło na rozbudowę schematów. Skrzynka w kabinie była pod deską rozdzielczą po stronie kierowcy, za małą kieszenią na monety – wystarczyło ją pociągnąć, by uzyskać dostęp. Pod maską skrzynka znajdowała się blisko akumulatora, z dodatkowymi relayami dla lepszej kontroli. Te modele wprowadziły bezpieczniki dla systemów stabilizacji, co czyni je interesującymi dla miłośników tuningu.

Schemat skrzynki w kabinie:

• TAIL (15A): Światła tylne, tablica, panel instrumentów, wskaźniki – zapewniają widoczność i informację.
• OBD (7.5A): System diagnostyki pokładowej – kluczowy dla skanowania błędów OBD-II.
• WIPER (25A): Wycieraczki przednie – z regulacją prędkości w wyższych wersjach.
• AM2 (15A): Układ ładowania, wtrysk paliwa, rozruch, poduszki SRS – wielofunkcyjny, często sprawdzany przy problemach z zapłonem.
• STOP (15A): Światła stopu, górne światło stop, ABS, blokada zmiany biegów, wtrysk, tempomat – krytyczny dla bezpieczeństwa.
• DOOR (25A): Centralny zamek – podatny na zużycie w autach z częstym użytkowaniem.
• AM1 (25A): Powiązany z CIG – dla akcesoriów.
• ECU-IG (10A): Wentylator chłodzący, ABS, stabilizacja VSC, trakcja, blokada biegów, tempomat – wspiera dynamiczną jazdę.
• A/C (10A): Klimatyzacja – w modelach z automatyczną regulacją.
• P/POINT (15A): Gniazdo zasilania w tylnej konsoli – dla pasażerów.
• ECU-B (10A): Światła dzienne – poprawiają widoczność w dzień.
• CIG (15A): Gniazdo zasilania na panelu, radio, zegar, lusterka, blokada biegów – popularny punkt dla ładowarek.
• GAUGE (10A): Wskaźniki, klimatyzacja, światła dzienne, ładowanie, lusterko antyodblaskowe, szyby, tempomat, odmrażacz, cofanie, reminder pasów – kompleksowy monitoring.
• WASHER (15A): Spryskiwacz przedni – zintegrowany z wycieraczkami.
• M-HTR/DEF I-UP (10A): Sterowanie silnikiem – dla optymalnej wydajności.
• HTR (40A): Klimatyzacja – główny dla ogrzewania.
• DEF (40A): Odmrażacz tylny, powiązany z M-HTR – efektywny w zimie.
• POWER (30A): Szyby elektryczne, dach elektryczny – komfortowe funkcje.

Schemat skrzynki pod maską (z dla podobnych):

• SPARE (5A/10A/15A): Zapasowe – zawsze warto mieć pod ręką.
• AM2 (30A): Rozruch, wtrysk, ST i IG2 – serce zapłonu.
• DOME (15A): Radio, oświetlenie wnętrza, bagażnik, zdalne sterowanie, wskaźniki – dla wygody.
• EFI (15A): Wtrysk, zegar, tempomat – optymalizuje zużycie paliwa.
• ETCS (10A): Wtrysk – elektroniczna przepustnica.
• ALT-S (5A): Ładowanie – chroni akumulator.
• HAZARD (10A): Kierunkowskazy, awaryjne – bezpieczeństwo w ruchu.
• HORN (10A): Klakson – prosty, ale niezbędny.
• HEAD LH/RH (15A każdy): Reflektory – osobne dla lewego i prawego.
• ABS NO.2 (30A): ABS, VSC – dla stabilności.
• ABS NO.1 (50A): ABS, VSC – główny.
• RDI FAN (30A): Wentylator chłodzący – zapobiega przegrzaniu.
• DEFOG (40A): Odmrażacz, M-HTR – zintegrowany.
• HEATER (40A): Klimatyzacja, A/C – dla komfortu termicznego.
• ALT (100A): Ładowanie, powiązany z wieloma innymi – centralny element.

Typowy problem: W tej generacji bezpieczniki dla ABS mogą się przepalać przy agresywnej jeździe po śliskiej nawierzchni, co warto monitorować.

Generacja X (E140/E150, 2009-2013): Integracja z elektroniką

Ta generacja wprowadziła więcej elektroniki, jak systemy wspomagania, co rozbudowało skrzynki. Interior pod deską po stronie kierowcy, engine bay blisko akumulatora. Schematy uwzględniają hybrydowe warianty w niektórych rynkach, dodając bezpieczniki dla inwertera.

Schemat skrzynki w kabinie (z ):

• TAIL (10A): Światła tylne, tablica, parkingowe – zintegrowane z dziennymi.
• PANEL (7.5A): Oświetlenie panelu – dla nocnej jazdy.
• ECU-IG NO.1 (10A): Stabilizacja, trakcja, ABS, wspomaganie – zaawansowane bezpieczeństwo.
• ECU-IG NO.2 (10A): Cofanie, dach, ogrzewanie szyb – komfort.
• WASH (15A): Spryskiwacz – z wycieraczkami.
• WIP (30A): Wycieraczki – automatyczne w wyższych modelach.
• HTR-IG (10A): Klimatyzacja – szybki start ogrzewania.
• SEAT HTR (15A): Podgrzewanie siedzeń – opcja zimowa.
• IG1 (7.5A): Cofanie, wentylatory – wspomaganie.
• ACC (7.5A): Radio, zegar, lusterka – akcesoria.
• CIG (15A): Gniazdo – dla gadżetów.
• POWER (30A): Szyby – elektryczne.
• P/OUTLET (15A): Gniazdo tylne – dla pasażerów.

Schemat skrzynki pod maską:

• CDS FAN (30A): Wentylator chłodzący – dla hybryd.
• RDI FAN (40A): Wentylator – główny.
• ABS NO.3 (30A): ABS – dodatkowy.
• ABS NO.1/2 (50A/30A): ABS –核心 bezpieczeństwa.
• HTR (50A): Ogrzewanie – klimatyzacja.
• RDEF (30A): Odmrażacz – tylny.
• MAIN (40A): Reflektory, dziennie – oświetlenie.
• DOME (7.5A): Oświetlenie wnętrza – LED w nowszych.
• ECU-B (7.5A): Wskaźniki – diagnostyka.
• RADIO (20A): Audio – dla systemów multimedialnych.
• ST (7.5A): Rozruch – zapłon.
• ALT-S (7.5A): Ładowanie – alternator.
• ETCS (10A): Przepustnica – elektroniczna.
• AM2 (15A): Zapłon – kluczowy.
• EFI (20A): Wtrysk – paliwo.
• HORN (10A): Klakson – bezpieczeństwo.
• HEAD (40A): Reflektory – główne.

Interesujący aspekt: Wprowadzenie bezpieczników dla ETCS poprawiło reakcję silnika, co czuć w dynamicznej jeździe.

Generacja XI (E160/E170/E180, 2014-2019): Zaawansowana hybryda i elektronika

Nowocześniejsze modele, z skrzynką interior pod deską po lewej, engine bay po stronie kierowcy. Schematy uwzględniają hybrydy, z dodatkowymi bezpiecznikami dla baterii i inwertera, co czyni je fascynującymi dla entuzjastów ekologii.

Schemat skrzynki w kabinie (z ):

• ECU-B NO.2 (7.5A): Wielofunkcyjne wyświetlacze – infotainment.
• OBD (7.5A): Diagnostyka – OBD-II.
• STOP (7.5A): Światła stopu – zintegrowane z ESP.
• PANEL (5A): Oświetlenie panelu – LED.
• TAIL (10A): Światła tylne – automatyczne.
• EPS (5A): Wspomaganie kierownicy – elektryczne.
• ECU-IG1 NO.1 (10A): Sterowanie silnikiem – hybryda.
• DOOR R/R (20A): Drzwi tylne prawe – zamek.
• DOOR R/L (20A): Drzwi tylne lewe – zamek.
• CIG (15A): Gniazdo – 12V.
• ACC (5A): Akcesoria – radio.
• D/L (25A): Centralny zamek – zaawansowany.
• POWER (30A): Szyby – z antyzgnieceniem.
• S/HTR (15A): Podgrzewanie siedzeń – komfort.

Schemat skrzynki pod maską:

• H-LP LH (10A): Reflektor lewy – halogen/LED.
• H-LP RH (10A): Reflektor prawy – symetryczny.
• EFI NO.1 (10A): Wtrysk – paliwo.
• EFI NO.2 (10A): Wtrysk – dodatkowy.
• IG2 (15A): Zapłon – systemy.
• HORN (10A): Klakson – głośny.
• DOME (5A): Oświetlenie – interior.
• ST (30A): Rozruch – starter.
• ALT (120A): Alternator – ładowanie.
• ABS NO.1 (50A): ABS – stabilność.
• FAN (50A): Wentylator – chłodzenie.
• HTR (50A): Ogrzewanie – klimatyzacja.

Ciekawostka: W hybrydach bezpieczniki dla inwertera zapobiegają awariom wysokonapięciowym, co jest kluczowe dla bezpieczeństwa.

Generacja XII (E210, 2020-obecnie): Cyfrowa era z hybrydami

Najnowsza generacja, z skrzynką interior blisko portu OBD-II pod deską, engine bay blisko akumulatora. Schematy są najbardziej złożone, z naciskiem na systemy ADAS i hybrydowe napędy, co czyni Corollę konkurencyjną w segmencie.

Schemat skrzynki w kabinie (z ):

• ECU-DCC NO.2 (10A): Systemy cyfrowe – łączność.
• ECU-ACC (5A): Akcesoria – infotainment.
• DOME CUT (10A): Oświetlenie – oszczędzanie energii.
• ECU-B NO.1 (5A): Sterowanie nadwoziem – moduły.
• OBD (7.5A): Diagnostyka – zaawansowana.
• ECU-IG1 NO.4 (10A): ADAS – asystenci.
• A/BAG-IG2 (10A): Poduszki – bezpieczeństwo.
• WASHER (15A): Spryskiwacz – automatyczny.
• WIPER RR (15A): Wycieraczka tylna – w hatchbackach.
• ECU-IG1 NO.3 (7.5A): Sterowanie – hybryda.
• D/L (20A): Zamek – keyless.
• DOOR (20A): Drzwi – elektryczne.
• P/OUTLET NO.1 (15A): Gniazdo – USB/12V.

Schemat skrzynki pod maską:

• EFI-MAIN (25A): Wtrysk główny – silnik.
• IG2-MAIN (30A): Zapłon – systemy.
• EFI NO.1 (10A): Wtrysk – czujniki.
• EFI NO.2 (10A): Wtrysk – pompy.
• R/MIR (5A): Lusterka – ogrzewane.
• AM2 (7.5A): Zapłon – starter.
• ALT-S (7.5A): Alternator – monitoring.
• STRG LOCK (10A): Blokada kierownicy – antykradzież.
• D/C CUT (30A): Odcięcie – bezpieczeństwo.
• HORN (10A): Klakson – adaptacyjny.
• BKUP LP (10A): Cofanie – kamera.
• FAN NO.1 (50A): Wentylator – chłodzenie hybrydy.
• ABS NO.1 (50A): ABS – z regeneracją.

W tej generacji bezpieczniki wspierają łączność z aplikacjami mobilnymi, co dodaje warstwę nowoczesności, ale wymaga ostrożności przy modyfikacjach.
