Bezpieczniki Toyota bZ4X – kompletny przewodnik

PrzezSergiusz Kułakowicz

Toyota bZ4X to pierwszy seryjny elektryk Toyoty na platformie e-TNGA. Jako pojazd w pełni elektryczny ma znacznie prostszą instalację niskonapięciową (12V) niż spalinowe Toyoty. Bezpieczniki chronią przede wszystkim obwody pomocnicze: system multimedialny, oświetlenie, klimatyzację, systemy bezpieczeństwa (Toyota Safety Sense), ładowanie pokładowe, ogrzewanie i elektroniką.

W bZ4X znajdują się dwie główne skrzynki bezpieczników:

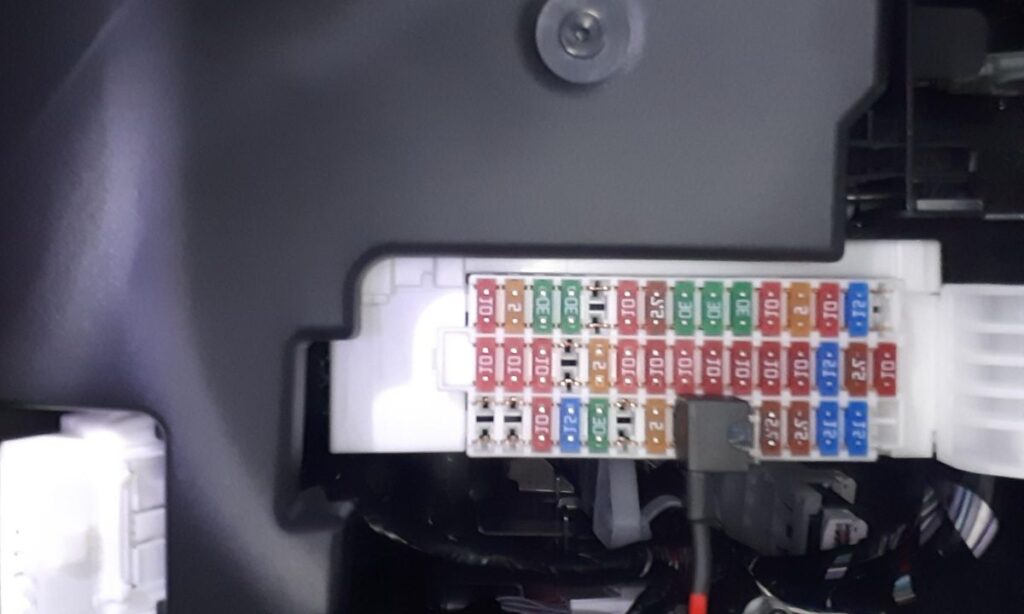

  • Skrzynka w kabinie – po prawej stronie deski rozdzielczej, za osłoną w nogach pasażera lub pod schowkiem.
  • Skrzynka w bagażniku – po prawej stronie bagażnika, za osłoną boczną.

Bezpieczniki to głównie wkładki nożowe typu mini. W elektryku nie ma klasycznej skrzynki w komorze silnikowej (zamiast tego jest jednostka sterująca wysokim napięciem i DC-DC converter).

Poniżej znajdziesz pełne, czytelne schematy na podstawie danych z instrukcji obsługi i serwisowych dla modelu 2022–2025 (schematy są bardzo zbliżone we wszystkich rocznikach).

Skrzynka w kabinie

  • F1 10A – Oświetlenie deski rozdzielczej / podświetlenie przełączników
  • F2 7,5A – OBD (gniazdo diagnostyczne)
  • F3 5A – Moduł sterujący poduszkami powietrznymi (SRS)
  • F4 10A – Moduł sterujący bramką (Gateway ECU)
  • F5 7,5A – Moduł sterujący kolumną kierownicy
  • F6 5A – Czujnik deszczu i nasłonecznienia
  • F7 15A – Gniazdo USB (przód)
  • F8 15A – Gniazdo USB-C (przód)
  • F9 7,5A – Moduł klimatyzacji / ogrzewania
  • F10 10A – Moduł multimedialny (Display Audio)
  • F11 7,5A – Moduł Toyota Safety Sense (radar, kamera)
  • F12 10A – Moduł drzwi kierowcy (szyby, lusterka)
  • F13 10A – Moduł drzwi pasażera
  • F14 20A – Wycieraczki przednie
  • F15 10A – Światła pozycyjne / oświetlenie tablicy rejestracyjnej
  • F16 15A – Światła stopu
  • F17 7,5A – Moduł monitorowania ciśnienia w oponach (TPMS)
  • F18 5A – Moduł kluczyka elektronicznego (Smart Entry)
  • F19 10A – Ogrzewanie lusterek zewnętrznych
  • F20 15A – Zapalniczka / gniazdo 12V (jeśli jest)
  • F21 7,5A – Moduł sterujący systemem EV (ładowanie, DC-DC)
  • F22 10A – Moduł kamer 360° / monitorowania martwego pola
  • F23 5A – Moduł Head-Up Display (jeśli wyposażony)
  • F24 10A – Oświetlenie kabiny (dome light)
  • F25 15A – Dmuchawa klimatyzacji (niski amperażowy obwód)

Skrzynka w bagażniku

  • F101 10A – Moduł tylnych świateł / światła cofania
  • F102 15A – Gniazdo 12V w bagażniku (jeśli jest)
  • F103 20A – Ogrzewanie tylnej szyby (odmrażacz)
  • F104 30A – Moduł drzwi bagażnika (elektryczna klapa)
  • F105 10A – Moduł kamer tylnych / RCA
  • F106 7,5A – Moduł sterujący ładowaniem (On-Board Charger)
  • F107 15A – System audio / wzmacniacz (jeśli JBL)
  • F108 10A – Moduł ADAS (zaawansowane systemy wspomagania)
  • F109 30A – Sprężarka klimatyzacji / układ chłodzenia baterii (niskonapięciowy)
  • F110 20A – Ogrzewanie foteli tylnych (jeśli wyposażone)
  • F111 10A – Moduł monitorowania wysokiego napięcia
  • F112 5A – Moduł telematyki (DCM – connected services)
  • F113 15A – Tylne gniazda USB
  • F114 7,5A – Moduł sterujący hamulcem postojowym
  • F115 30A – Główny bezpiecznik DC-DC converter (zasilanie 12V z wysokiego napięcia)

Dodatkowe uwagi do bZ4X:

  • W elektrycznym Toyocie nie ma klasycznych wysokich bezpieczników mocy jak w spalinowych autach (brak alternatora). Zamiast tego kluczową rolę pełni DC-DC converter, który zamienia wysokie napięcie trakcyjne na 12V.
  • Bezpiecznik F106 i F21 są szczególnie ważne przy problemach z ładowaniem (AC lub DC).
  • Przy awarii multimediów lub kamer najczęściej padają bezpieczniki z skrzynki w kabinie (F10, F22).
  • W razie problemów z ogrzewaniem lub klimatyzacją sprawdzaj F9 i F109.
  • Przy całkowitym braku zasilania 12V sprawdź najpierw główne bezpieczniki DC-DC w bagażniku.

Praktyczne wskazówki dla właścicieli bZ4X

  • Zawsze sprawdzaj bezpieczniki po wymianie akumulatora 12V lub po awarii ładowania.
  • bZ4X ma bardzo mało tradycyjnych bezpieczników – wiele obwodów jest chronionych przez moduły elektroniczne (BDC / Body Control Module).
  • Jeśli bezpiecznik często się przepala – szukaj zwarcia lub problemu w instalacji (np. przetarte przewody przy montażu akcesoriów).
  • Do diagnostyki zaawansowanej (błędy CAN, system wysokiego napięcia) potrzebny jest diagnoskop Toyoty z dostępem do modułu EV.

Schematy powyżej są kompletne i czytelne dla modelu bZ4X produkowanego od 2022 roku. W zależności od rocznika i rynku (Europa/USA) mogą występować drobne różnice w oznaczeniach – zawsze porównaj z naklejką na pokrywie skrzynki w swoim aucie.
