Bezpieczniki Volkswagen ID.5 – Kompletny schemat skrzynek bezpieczników

PrzezSergiusz Kułakowicz

Volkswagen ID.5 to w pełni elektryczny crossover zbudowany na platformie MEB. W tym modelu instalacja elektryczna jest bardzo rozbudowana, a bezpieczniki chronią zarówno układ niskonapięciowy 12V, jak i wysokonapięciowy układ napędowy. Wiedza o lokalizacji i przypisaniu bezpieczników jest szczególnie ważna przy wymianie przepalonych elementów, diagnozowaniu awarii świateł, multimediów, ogrzewania czy ładowania.

Poniżej znajdziesz pełne, aktualne schematy dla ID.5 (wspólne z ID.4) z lat 2020-2026 (w tym po liftingu). Schematy mogą się nieznacznie różnić w zależności od rocznika, wyposażenia i rynku (Europa / Polska). Zawsze sprawdzaj oznaczenia na pokrywie skrzynki lub w instrukcji pojazdu.

Lokalizacja skrzynek bezpieczników w VW ID.5

W ID.5 znajdują się trzy główne miejsca:

  1. Skrzynka w kabinie pasażerskiej (Fuse Panel C – SC)
    Znajduje się po lewej stronie deski rozdzielczej (od strony kierowcy).
    Aby się dostać: otwórz drzwi kierowcy, zdejmij osłonę na końcu deski (przy pedałach lub na bocznej krawędzi).
  2. Skrzynka w komorze przedniej (Fuse Panel B – SB)
    Znajduje się w przedziale technicznym z przodu pojazdu (pod maską, po prawej lub lewej stronie w zależności od wersji).
  3. Blok wysokoprądowych bezpieczników przy akumulatorze 12V (Fuse Panel A – SA / Power Fuse Block)
    Umieszczony bezpośrednio przy akumulatorze 12V w przedziale przednim. Zawiera największe bezpieczniki (np. 80A, 100A, 200A) chroniące cały układ elektryczny.

Dodatkowo w ID.5 znajduje się specjalny bezpiecznik odcinający układ wysokiego napięcia (High-Voltage Disconnect) – oznaczony specjalną etykietą dla służb ratunkowych.

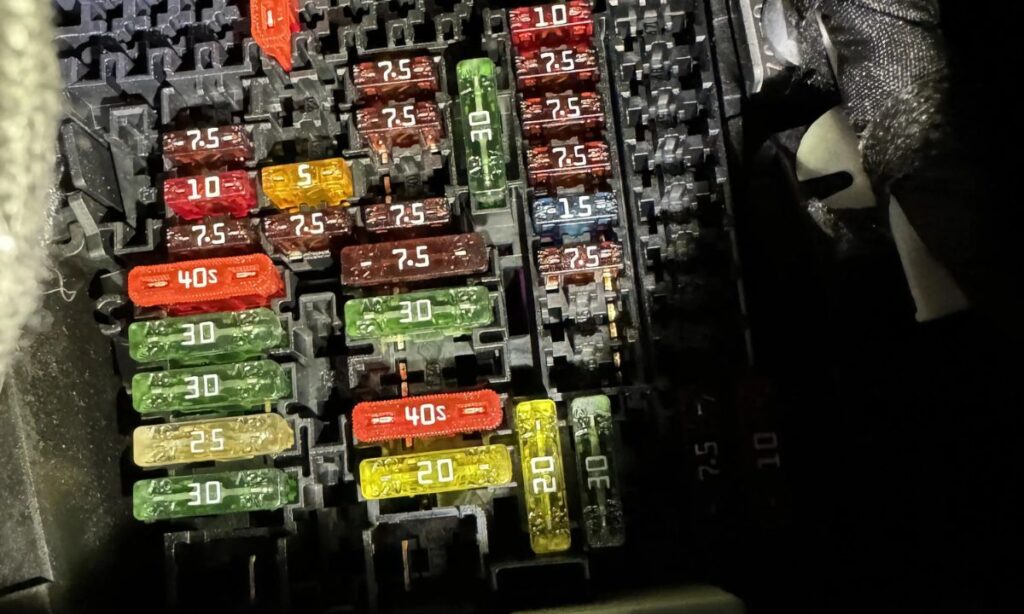

Schemat skrzynki w kabinie (SC – deska rozdzielcza)

Oto najważniejsze bezpieczniki (wybrane najczęściej używane):

  • SC1 – 10A → Moduł sterujący oświetlenia, czujniki deszczu
  • SC2 – 5A → Diagnostyka OBD, moduł komfortu
  • SC3 – 10A → Centralny zamek, alarm
  • SC4 – 7,5A → Światła hamowania, pedał hamulca
  • SC5 – 5A → Przyciski na kierownicy, sterownik kolumny kierownicy
  • SC6 – 10A → Multimediainfotainment (ekran, radio)
  • SC7 – 5A → Podświetlenie deski, lusterka
  • SC8 – 7,5A → Tylna kamera, asystenci (Park Assist, Lane Assist)
  • SC9 – 10A → Gniazdo 12V w bagażniku / zapalniczka (w niektórych wersjach)
  • SC10 – 15A → Gniazdo USB / ładowanie telefonów
  • SC11 – 20A → Ogrzewanie siedzeń (przód)
  • SC12 – 15A → Ogrzewanie szyby tylnej
  • SC13 – 20A → Wycieraczki przednie
  • SC14 – 10A → Światła pozycyjne / mijania LED
  • SC15 – 15A → Pompa płynu spryskiwaczy
  • SC16 – 7,5A → Czujniki parkowania, radar ACC
  • SC22 – 40A → Wentylator dmuchawy kabiny (bardzo ważny przy problemach z ogrzewaniem/klima)

Zapalniczka / gniazdo 12V – najczęściej SC9 lub SC29 (sprawdź naklejkę na pokrywie).

Schemat skrzynki w komorze przedniej (SB)

Ta skrzynka zawiera bezpieczniki związane z układem napędowym, ładowaniem i wysokim poborem prądu:

  • SB1 – 30A → Sterownik układu napędowego (inwerter)
  • SB2 – 40A → Ładowarka pokładowa AC (on-board charger)
  • SB3 – 50A → Pompa ciepła / ogrzewanie wysokonapięciowe
  • SB4 – 80A → Główny zasilacz układu 12V (DC/DC converter)
  • SB5 – 30A → Klimatyzacja / wentylator chłodnicy
  • SB6 – 20A → Sterownik hamulców (ABS/ESP)
  • SB7 – 15A → Sterownik akumulatora wysokiego napięcia
  • SB8 – 10A → Czujniki wysokiego napięcia

Blok wysokoprądowy przy akumulatorze (SA)

Zawiera największe bezpieczniki:

  • SA1 – 200A lub 150A → Główny bezpiecznik zasilania całego pojazdu
  • SA2 – 100A → DC/DC konwerter (ładowanie akumulatora 12V)
  • SA3 – 80A → Układ wysokiego napięcia
  • SA4 – 60A → Dodatkowe odbiorniki (np. ogrzewanie PTC)

Ważne uwagi przy pracy z bezpiecznikami w ID.5

  • Zawsze odłącz akumulator 12V przed wymianą bezpieczników w skrzynce przy akumulatorze.
  • Używaj tylko bezpieczników o identycznym amperażu i kolorze.
  • W ID.5 wiele obwodów jest chronionych przez kilka bezpieczników jednocześnie (np. system infotainment).
  • Bezpiecznik odcinający wysokie napięcie (w desce rozdzielczej) jest oznaczony pomarańczowo/czerwono – nie wolno go wyjmować bez powodu.
  • Po wymianie bezpiecznika, jeśli problem powraca – może to oznaczać zwarcie lub awarię odbiornika (np. uszkodzona pompka ciepła, ładowarka lub moduł LED).
