Bezpieczniki Toyota Land Cruiser – pełne schematy skrzynek bezpieczników dla generacji

Toyota Land Cruiser od lat pozostaje wzorcem niezawodności w segmencie samochodów terenowych. Jego instalacja elektryczna musi wytrzymywać ekstremalne warunki – głębokie brody, wstrząsy, pył i wysokie obciążenia. Kluczowym elementem tej instalacji są bezpieczniki, które chronią poszczególne obwody przed przeciążeniem lub zwarciem. Dokładna znajomość lokalizacji skrzynek oraz przypisania każdego bezpiecznika pozwala szybko zlokalizować usterkę, nawet w terenie, gdzie pomoc drogowa jest niedostępna.

W tym artykule przedstawiamy najpełniejsze możliwe schematy na podstawie oficjalnych danych serwisowych Toyoty. Schematy obejmują wszystkie główne skrzynki dla generacji J80 (1990–1997), J100 (1998–2007), J200 (2007–2021) oraz J300 (od 2021). Pamiętaj, że w zależności od rocznika, rynku (Europa, Bliski Wschód, Australia, USA) oraz silnika (benzyna/diesel) mogą występować niewielkie różnice. Zawsze sprawdzaj oznaczenia bezpośrednio na pokrywie skrzynki w swoim aucie.

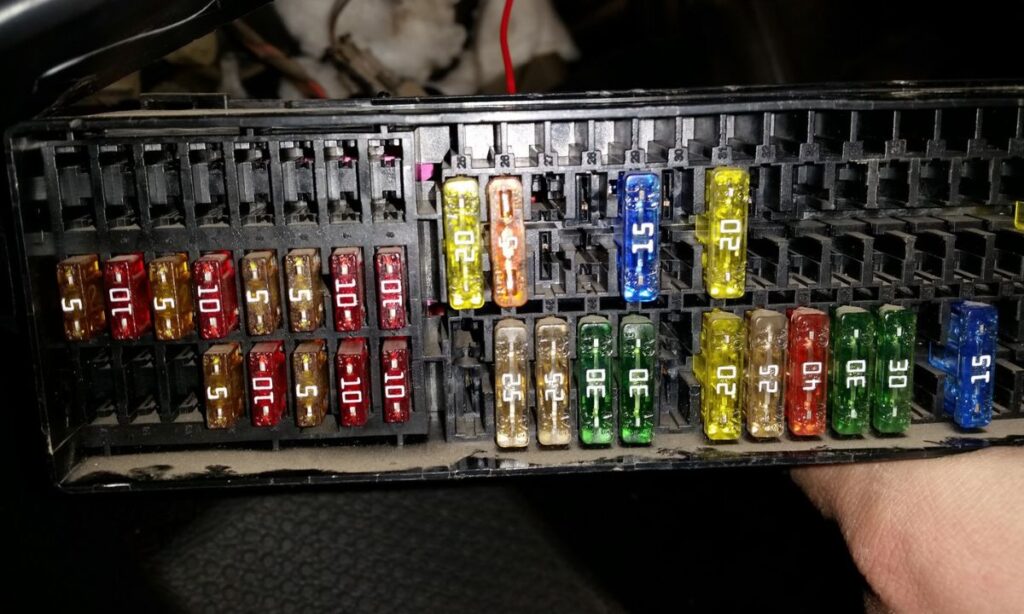

Lokalizacja skrzynek bezpieczników w Land Cruiserze

W większości generacji znajdują się:

• Główna skrzynka w komorze silnikowej (Engine Room Fuse Box) – zwykle przy akumulatorze.
• Skrzynka(-i) w kabinie (Instrument Panel / Footwell Fuse Box) – pod deską rozdzielczą, po lewej i/lub prawej stronie.
• W nowszych modelach dodatkowe panele przy fotelu pasażera lub w bagażniku.

Bezpieczniki to głównie wkładki nożowe (mini, low-profile). Nigdy nie zastępuj bezpiecznika drutem lub wyższą wartością amperażu – grozi to pożarem lub uszkodzeniem instalacji.

Generacja J80 (1990–1997) – prosta, trwała instalacja klasyka off-roadu

Skrzynka w kabinie (Instrument Panel Fuse Box) – po lewej stronie deski rozdzielczej:

• CIG 15A – zapalniczka, gniazdo zasilające, elektryczne lusterka, radio, antena elektryczna, system blokady skrzyni biegów, poduszki powietrzne.
• TAIL 15A – światła tylne, tablica rejestracyjna, światła pozycyjne przednie, oświetlenie deski rozdzielczej, zegar, oświetlenie schowka.
• OBD 15A – gniazdo diagnostyczne OBD.
• STOP 10A – światła stopu, wtrysk paliwa, tempomat, blokada skrzyni biegów.
• DEFOG 20A – odmrażacz tylnej szyby.
• WIPER 20A – wycieraczki przednie i tylne, spryskiwacze.
• GAUGE 10A – zegary, wskaźniki, światła cofania.
• TURN 7,5A – kierunkowskazy.
• ECU-IG 15A – tempomat.
• ECU-B 10A – poduszki powietrzne (SRS).
• REAR-HTR 20A – tylna nagrzewnica / klimatyzacja.
• IGN 7,5A – układ wtrysku paliwa, system kontroli emisji spalin, poduszki powietrzne.
• A/C 10A – klimatyzacja.
• DIFF 30A – blokada mechanizmu różnicowego (rear differential lock).
• FL HEATER 40A – główna nagrzewnica kabiny.
• FL POWER 30A – elektryczne szyby, centralny zamek, szyberdach (jeśli zamontowany).
• RADIO NO.1 10A / RADIO NO.2 15A – radio i audio.
• DOME 10A – oświetlenie wewnętrzne kabiny i bagażnika.

Skrzynka w komorze silnikowej (Engine Room Fuse Box):

• CHARGE 7,5A – układ ładowania akumulatora.
• EFI 15A – wielopunktowy wtrysk paliwa.
• HEAD RH 15A – prawy reflektor (głównie).
• HEAD LH 15A – lewy reflektor.
• HAZ-HORN 15A lub 20A – światła awaryjne i klakson.
• DOME 10A – oświetlenie kabiny.
• AM1 50A lub 60A – główne zasilanie obwodów kabiny.
• ABS 60A – układ ABS.
• ALT 100A lub 120A – główny bezpiecznik alternatora (fusible link).

Przekaźniki w tej generacji obsługują m.in. odmrażacz tylnej szyby, nagrzewnicę, wycieraczki i światła.

Generacja J100 (1998–2007) – wprowadzenie AHC i większej elektroniki

Skrzynka w komorze silnikowej (Engine Room Fuse Box):

• ABS NO.2 40A – układ ABS.
• ABS NO.1 50A – układ ABS.
• AHC 50A – Active Height Control (hydropneumatyczne zawieszenie).
• ST1 7,5A – układ wtrysku paliwa.
• TOWING 30A – oświetlenie przyczepy.
• MIR HTR 15A – ogrzewanie lusterek zewnętrznych.
• RR HTR 10A – tylna klimatyzacja / nagrzewnica.
• HAZ-TRN 15A – światła awaryjne i kierunkowskazy.
• ALT-S 7,5A – układ ładowania.
• HEAD CLNER 20A – spryskiwacze reflektorów.
• EFI/ECD NO.1 25A – wtrysk paliwa (benzyna lub diesel).
• AM2 15A lub 30A – rozrusznik i układ wtrysku.
• HORN 10A – klakson.
• HEAD (RH-LWR) 10A / HEAD (LH-LWR) 10A – światła mijania.
• HEAD (RH-UPR) 20A / HEAD (LH-UPR) 20A – światła drogowe.
• HTR 50A lub 60A – główna nagrzewnica / klimatyzacja.
• BAT 30A – ECU-B2.
• FR FOG 15A – przednie światła przeciwmgielne (w niektórych wersjach).
• POWER HTR 7,5A lub 10A – nagrzewnica PTC.

Footwell Fuse Box A (lewa strona, nogi kierowcy):

• CIG 15A – zapalniczka.
• PWR OUTLET 15A – gniazda zasilające 12V.
• DEFOG 20A – odmrażacz tylnej szyby.
• AHC-B 15A – AHC.
• FUEL HT 20A – podgrzewacz paliwa (wersje diesel).
• AHC-IG 20A – AHC.
• EFI/ECD NO.2 10A – układ oczyszczania spalin.
• GAUGE1 10A – zegary i wskaźniki.
• ECU-IG1 10A – układ wtrysku.
• STOP 15A – światła stopu.
• OBD 7,5A – diagnostyka.
• LH SEAT 30A – elektryczna regulacja fotela lewego.
• A/C 15A – klimatyzacja.

Footwell Fuse Box B (prawa strona):

• DOOR 25A – centralny zamek i elektryczne szyby.
• SUN ROOF 25A – szyberdach.
• RR WIPER 15A – tylna wycieraczka.
• DIFF 20A – blokada dyferencjału.
• WIPER 25A – wycieraczki przednie.
• ECU-IG2 10A – tylna klimatyzacja.
• SEAT HTR 15A – ogrzewanie foteli.
• IGN 7,5A – układ wtrysku i SRS.
• RR A/C 30A – tylna klimatyzacja.
• RH SEAT 30A – elektryczna regulacja fotela prawego.
• P/W (FL/FR/RL/RR) 20A – elektryczne szyby poszczególnych drzwi.

Generacja J200 (2007–2021) – zaawansowane systemy terenowe (Crawl Control, KDSS, VSC)

Skrzynka w komorze silnikowej (Engine Compartment Fuse Box):

• EFI MAIN 25A – wtrysk, pompa paliwa, A/F heater.
• IG2 MAIN 30A – wtrysk, zegary, MET.
• RR A/C 50A – tylna klimatyzacja.
• DEFOG 30A – odmrażacz tylnej szyby.
• HTR 50A – przednia klimatyzacja / nagrzewnica.
• ABS1 50A – ABS / VSC.
• ABS2 30A – ABS / VSC.
• ALT 180A – alternator.
• PTC-1 / PTC-2 / PTC-3 50A każdy – nagrzewnice PTC (diesel).
• AHC 60A – Active Height Control.
• HEAD LH / HEAD RH 15A – reflektory (high/low beam).
• STOP 15A – światła stopu.
• TURN-HAZ 15A – kierunkowskazy i awaryjne.
• DOME1 / DOME2 5–7,5A – oświetlenie wewnętrzne.
• AMP1 / AMP2 30A – wzmacniacz audio.
• EFI NO.2 / NO.3 7,5A – dodatkowe obwody wtrysku.

Skrzynka w kabinie nr 1 (lewa strona – Driver’s Side Instrument Panel):

• CIG 15A – zapalniczka.
• ACC 7,5A – audio, multimedia, zegary.
• PANEL 10A – panel sterowania, napęd 4×4, klimatyzacja.
• ECU-IG NO.2 10A – klimatyzacja, ABS, VSC, sterowanie lusterkami.
• WIPER 30A – wycieraczki przednie.
• 4WD 20A – system napędu 4×4.
• S/ROOF 25A – szyberdach.
• FR DOOR LH / RH 20A – szyby przednie.
• RR DOOR LH / RH 20A – szyby tylne.
• PWR OUTLET 15A – gniazda 12V.
• DOOR NO.1 25A – centralny zamek.
• OBD 7,5A – diagnostyka.
• TAIL 15A – światła pozycyjne i tylne.

Skrzynka w kabinie nr 2 (prawa strona – Passenger’s Side):

• SEAT-HTR 20A – ogrzewanie foteli.
• SEAT-A/C FAN 10A – wentylacja foteli.
• STRG HTR 10A – ogrzewana kierownica.
• ECU-IG NO.3 / NO.4 5A – dodatkowe moduły sterujące (VGRS, AHC itp.).

Generacja J300 (2021–obecnie) – najnowsza elektronika i systemy ADAS

W J300 liczba skrzynek wzrosła (główna w komorze silnikowej + główna w kabinie po prawej + dodatkowe moduły). Systemy takie jak Multi-Terrain Monitor, Crawl Control, elektroniczne blokady i ADAS wymagają precyzyjnej ochrony.

Główna skrzynka w komorze silnikowej:

• ALT 180–200A – alternator.
• ABS1 / ABS2 40–50A – ABS / VSC / TRC.
• HTR 50–60A – klimatyzacja przednia.
• AHC lub E-KDSS 50–60A – zawieszenie.
• EFI MAIN / INJ – obwody wtrysku i zapłonu.
• HEAD LH / RH (high / low beam) – reflektory LED / matrix.
• DEFOG 30A – odmrażacz tylnej szyby.
• MIR HTR 15A – ogrzewanie lusterek.
• STOP 15A – światła stopu.
• TURN-HAZ 15A – kierunkowskazy.
• DOME / ECU-B – oświetlenie i moduły komfortu.

Główna skrzynka w kabinie (prawa strona pod deską rozdzielczą):

• A/BAG-IGR 10A – poduszki powietrzne i napinacze pasów.
• BKUP LP 7,5A – światła cofania, kamera cofania.
• ECU-IG NO.1 / NO.2 / NO.3 / NO.4 – liczne moduły (ABS, multimedia, TPMS, ADAS, 4WD).
• CIG / PWR OUTLET 15A – zapalniczka i gniazda.
• PANEL / ACC – panel sterujący i akcesoria.
• WIPER / WSH – wycieraczki i spryskiwacze.
• 4WD / DIFF – systemy napędu terenowego.
• SEAT HTR / SEAT-A/C – ogrzewanie i wentylacja foteli.
• S/ROOF / DOOR – szyberdach, szyby i zamki.
• RADIO / AMP – system audio i nawigacja.

W wersjach hybrydowych (i-Force Max) pojawiają się dodatkowe bezpieczniki wysokiego napięcia i przetwornic.

Praktyczne wskazówki użytkowania

Regularnie sprawdzaj stan bezpieczników po jeździe w wodzie lub błocie. Przy montażu wincha, dodatkowych halogenów LED czy kompresora zawsze stosuj dedykowany obwód z osobnym bezpiecznikiem wysokiego amperażu (np. ANL/MIDI) bezpośrednio z akumulatora. Awaria alternatora lub akumulatora często powoduje serię przepalonych bezpieczników. W nowszych generacjach (J200 i J300) wiele systemów komunikuje się magistralą CAN – awaria jednego bezpiecznika może powodować błędy w kilku modułach jednocześnie.

Pełna znajomość tych schematów umożliwia samodzielną diagnostykę i utrzymanie Land Cruisera w gotowości do każdej wyprawy. Dzięki temu legendarny model będzie służył niezawodnie przez kolejne setki tysięcy kilometrów.
