Bezpieczniki Toyota 4Runner – pełne schematy skrzynek, kompletny przewodnik

PrzezSergiusz Kułakowicz

Toyota 4Runner to legendarny SUV terenowy, który od 2003 roku (4. i 5. generacja) cieszy się ogromną popularnością wśród miłośników off-roadu. Jego instalacja elektryczna jest solidna, ale przy awariach (światła, wycieraczki, gniazda, systemy 4WD, audio) warto znać dokładne schematy skrzynek bezpieczników.

W 4Runnerze znajdują się dwie główne skrzynki:

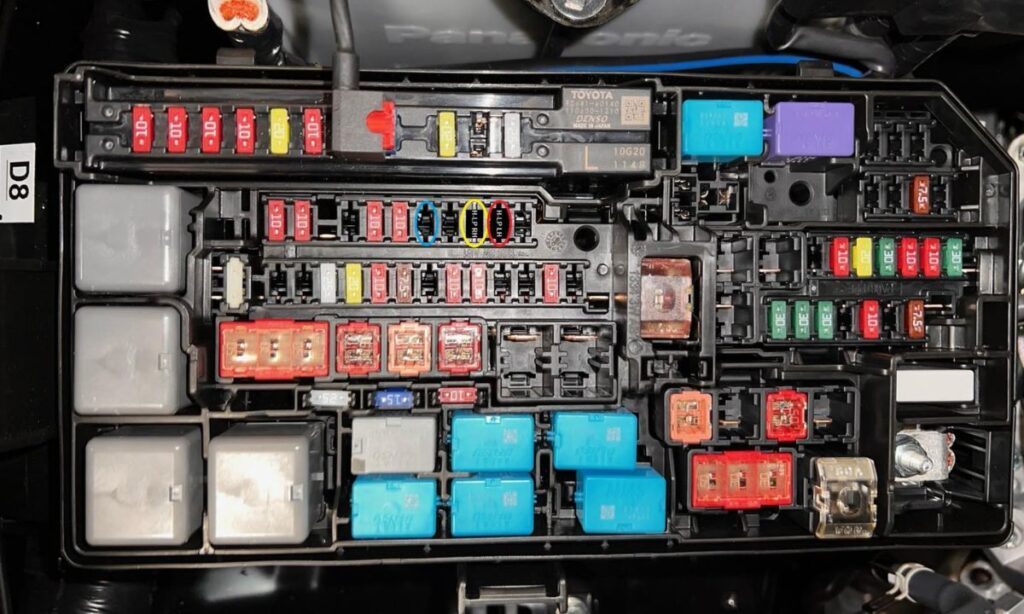

  • Skrzynka w komorze silnikowej (Engine Compartment Fuse Box) – po lewej stronie komory, przy akumulatorze.
  • Skrzynka w kabinie (Instrument Panel Fuse Box) – po lewej stronie deski rozdzielczej (za osłoną w nogach kierowcy).

Poniżej znajdziesz pełne, czytelne schematy dla dwóch kluczowych generacji. Zawsze porównaj z naklejką na pokrywie skrzynki w swoim aucie – mogą występować drobne różnice w zależności od rocznika, silnika (4.0 V6, 4.7 V8) i wyposażenia (np. system zawieszenia X-REAS lub Kinetic Dynamic Suspension).

Generacja N210 (2003–2009)

Skrzynka w komorze silnikowej:

  • A/F HEATER 15A – Podgrzewacz sondy lambda
  • AM1 40A lub 50A – Zasilanie głównych obwodów kabiny
  • ALT 140A – Alternator
  • ABS NO.1 50A – Układ ABS / TRAC / VSC
  • DEF 30A – Odmrażacz tylnej szyby
  • DOME 10A – Oświetlenie kabiny i bagażnika
  • EFI NO.1 10A – Układ wtrysku paliwa
  • EFI NO.2 10A – Układ wtrysku paliwa
  • ETCS 10A – Elektroniczna przepustnica
  • HAZ 15A – Kierunkowskazy i światła awaryjne
  • HEAD LH 15A – Lewy reflektor
  • HEAD RH 15A – Prawy reflektor
  • HORN 10A – Klakson
  • IG2 15A – Zapłon, zegary, wtrysk
  • RDI FAN 40A – Wentylator chłodnicy
  • STOP 10A – Światła stopu
  • TAIL 15A – Światła pozycyjne i tylne

Skrzynka w kabinie (po lewej stronie deski rozdzielczej):

  • ACC 7,5A – Audio, lusterka elektryczne, zegary
  • CIG 15A – Zapalniczka / gniazdo 12V
  • ECU-IG 10A – Moduły ABS, VSC, klimatyzacja
  • GAUGE 10A – Zegary i wskaźniki
  • IGN 7,5A – Układ zapłonu i immobiliser
  • OBD 7,5A – Gniazdo diagnostyczne
  • PANEL 7,5A – Podświetlenie deski rozdzielczej
  • PWR OUTLET 15A – Gniazda zasilające 12V
  • STOP 10A – Światła stopu
  • TAIL 15A – Światła pozycyjne
  • TURN 7,5A – Kierunkowskazy
  • WIPER 25A – Wycieraczki przednie
  • WASHER 15A – Spryskiwacze
  • DEFOG 20A – Odmrażacz tylnej szyby
  • DOOR 25A – Centralny zamek
  • P/W 30A – Elektryczne szyby
  • S/HTR 15A – Ogrzewanie foteli

Generacja N280 (2010–2024 – 5. generacja, produkowana do dziś)

Skrzynka w komorze silnikowej:

  • ALT 140A – Alternator
  • ABS NO.1 50A – Układ ABS / VSC / TRAC
  • DEF 30A – Odmrażacz tylnej szyby
  • DEICER 20A – Odmrażacz wycieraczek przednich
  • DOME 10A – Oświetlenie kabiny
  • EFI MAIN 30A – Główny obwód wtrysku i pompa paliwa
  • ETCS 10A – Elektroniczna przepustnica
  • HORN 10A – Klakson
  • IG2 15A – Zapłon, zegary, SRS
  • INJ 15A – Wtryskiwacze
  • MIR HTR 10A – Ogrzewanie lusterek
  • PTC HTR NO.1/2/3 30A lub 50A – Nagrzewnice PTC (wersje diesel/hybrydowe)
  • RDI FAN 40A – Wentylator chłodnicy
  • STOP 10A – Światła stopu
  • TAIL 15A – Światła pozycyjne
  • TURN-HAZ 15A – Kierunkowskazy i awaryjne

Skrzynka w kabinie (po lewej stronie deski rozdzielczej):

  • ACC 7,5A – Audio, lusterka, zegary
  • CIG 15A – Zapalniczka
  • ECU-IG NO.1 7,5A – Moduły ABS, VSC, klimatyzacja
  • ECU-IG NO.2 7,5A – Oświetlenie, audio, multimedia
  • GAUGE 7,5A – Zegary
  • IGN 7,5A – Zapłon i immobiliser
  • OBD 7,5A – Gniazdo diagnostyczne
  • PANEL 7,5A – Podświetlenie przełączników
  • PWR OUTLET 15A – Gniazda 12V
  • STOP 7,5A – Światła stopu
  • TAIL 10A – Światła pozycyjne
  • WIPER 30A – Wycieraczki przednie
  • WIPER RR 15A – Wycieraczka tylna
  • WASHER 15A – Spryskiwacze
  • DOOR 25A – Centralny zamek
  • DOOR R/R 20A – Szyba tylna prawa
  • DOOR R/L 20A – Szyba tylna lewa
  • S/HTR 15A – Ogrzewanie foteli
  • DEFOG 30A – Odmrażacz tylnej szyby
  • A/BAG 7,5A – Poduszki powietrzne

Praktyczne wskazówki dla właścicieli 4Runnera

  • Najczęściej przepalają się bezpieczniki wycieraczek, gniazd 12V, świateł stopu i odmrażacza tylnej szyby.
  • Po jeździe terenowej lub w głębokiej wodzie sprawdzaj skrzynki na korozję styków.
  • Przy montażu dodatkowego sprzętu (winch, dodatkowe światła, kompresor) zawsze prowadź dedykowany obwód z własnym bezpiecznikiem.
  • W wersjach z systemem KDSS lub X-REAS mogą być dodatkowe przekaźniki w komorze silnikowej.
  • Jeśli bezpiecznik często się przepala – szukaj zwarcia lub przetarcia przewodów (częste w off-roadzie).

Dzięki dokładnej znajomości schematów większość problemów elektrycznych w 4Runnerze można rozwiązać samodzielnie i szybko. To jeden z powodów, dla których ten model jest tak ceniony wśród entuzjastów wypraw. Powodzenia w terenie!
