Bezpieczniki w Toyota Prius: Pełne schematy dla wszystkich pokoleń

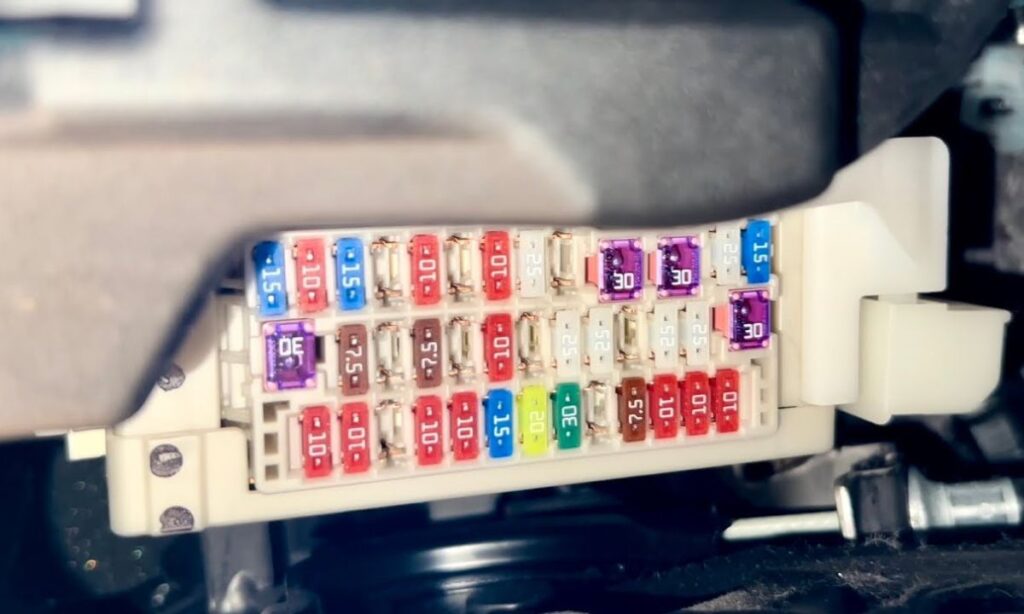

Toyota Prius, pionier hybrydowej motoryzacji, to samochód, w którym system elektryczny odgrywa kluczową rolę, a bezpieczniki chronią przed awariami spowodowanymi przeciążeniami czy zwarciami. W hybrydach jak Prius, bezpieczniki znajdują się nie tylko w standardowych miejscach, jak pod maską czy w kabinie, ale też w specjalnych blokach związanych z układem hybrydowym, inverterem czy baterią wysokonapięciową. Schematy różnią się między pokoleniami, odzwierciedlając ewolucję technologii – od prostszych układów w pierwszych modelach po zaawansowane w najnowszych, z integracją systemów bezpieczeństwa i autonomicznej jazdy. Zrozumienie tych schematów pomaga w szybkiej diagnozie problemów, takich jak brak świateł, awaria klimatyzacji czy błędy w hybrydzie. W tym artykule przedstawiamy pełne schematy dla każdej generacji, z lokalizacjami skrzynkek, oznaczeniami bezpieczników i ich funkcjami, opierając się na danych technicznych i wizualizacjach.

Pierwsze pokolenie (XW10, 1997-2003): Podstawy hybrydowej rewolucji

W pierwszym Priusie bezpieczniki skupiają się na ochronie podstawowych układów, z naciskiem na hybrydowy napęd. Główna skrzynka znajduje się w komorze silnika, po prawej stronie, blisko baterii, a dodatkowa w kabinie, pod deską rozdzielczą po stronie kierowcy. System jest prosty, ale wymaga ostrożności ze względu na wysokonapięciowe komponenty – zawsze odłączaj baterię przed wymianą.

• Lokalizacja skrzynki w komorze silnika: Pod pokrywą, z bezpiecznikami dla świateł, wentylatorów i hybrydy.
• Lokalizacja skrzynki w kabinie: Pod kierownicą, za pokrywą, chroniąca akcesoria jak radio czy oświetlenie wewnętrzne.

Typowe bezpieczniki w skrzynce silnikowej:

• H-LP RH (10A): Prawe światło mijania.
• H-LP LH (10A): Lewe światło mijania.
• DOME (15A): Oświetlenie wewnętrzne, zegar.
• EFI (15A): System wtrysku paliwa.
• HORN (10A): Klakson.
• AM2 (15A): Układ zapłonowy.
• ALT-S (5A): Alternator.
• ABS (40A): System hamulcowy ABS.
• HEV (20A): Układ hybrydowy.
• MAIN (100A): Główny bezpiecznik hybrydy.

W kabinie:

• CIG (15A): Gniazdo zapalniczki.
• ECU-B (7.5A): Sterownik ECU.
• TAIL (10A): Światła pozycyjne.
• WIP (20A): Wycieraczki.
• GAUGE (10A): Wskaźniki deski rozdzielczej.
• STOP (15A): Światła stop.

Schematy wizualne pokazują układ bloków z numeracją – przykładowo, główna skrzynka ma układ prostokątny z większymi fusible linkami dla wysokich amperów.

Drugie pokolenie (XW20, 2003-2009): Udoskonalona hybryda

W tej generacji dodano więcej bezpieczników dla systemów jak VVT-i i lepszej integracji hybrydy. Skrzynka w komorze silnika jest po prawej, z pokrywą zawierającą schemat, a w kabinie pod deską po lewej. Dodatkowy blok fusible link pod maską chroni inverter.

• Lokalizacja skrzynki silnikowej: Przednia prawa część komory, z relay box obok.
• Lokalizacja skrzynki kabinowej: Pod kierownicą, za klapką.

Bezpieczniki w kabinie:

• M/HTR (15A): Podgrzewanie lusterek.
• WIP (30A): Wycieraczki przednie.
• RR WIP (15A): Wycieraczka tylna.
• WSH (20A): Spryskiwacze.
• ECU-IG (7.5A): Sterownik, okna elektryczne, EPS.
• GAUGE (10A): Wskaźniki, światła awaryjne.
• OBD (7.5A): Diagnostyka OBD.
• STOP (7.5A): Światła stop.
• DOOR (25A): Zamki drzwi.
• ACC-B (25A): Gniazda zasilania.
• ECU-B (15A): Wyświetlacz, okna, klimatyzacja.
• AM1 (7.5A): Hybryda.
• TAIL (10A): Światła pozycyjne.
• PANEL (7.5A): Podświetlenie deski.
• A/C (HTR) (10A): Klimatyzacja.
• FR DOOR (20A): Okna przednie.
• PWR OUTLET (15A): Gniazdo zasilania.
• ACC (7.5A): Audio, zegar.
• PWR OUTLET FR (15A): Przednie gniazdo.
• IGN (7.5A): Hybryda, immobilizer, poduszki.
• PWR (30A): Okna.
• DEF (40A): Odmrażacz tylnej szyby.

W komorze silnika:

• SPARE (30A): Zapasowy.
• SPARE (15A): Zapasowy.
• DRL (7.5A): Światła dzienne.
• H-LP LO RH (10/15A): Prawe mijania.
• H-LP LO LH (10/15A): Lewe mijania.
• H-LP HI RH (10A): Prawe drogowe.
• H-LP HI LH (10A): Lewe drogowe.
• EFI (15A): Wtrysk paliwa.
• AM2 (15A): Zapłon.
• HORN (10A): Klakson.
• HEV (20A): Hybryda.
• P CON MAIN (7.5A): Parkowanie, immobilizer.
• P CON MTR (30A): Silnik pozycji P.
• ETCS (10A): Kontrola throttla.
• BATT FAN (10A): Wentylator baterii.
• HAZ (10A): Awaryjne.
• DOME (15A): Audio, oświetlenie.
• ABS MAIN3 (15A): ABS.
• ABS MAIN2 (10A): ABS.
• ABS MAIN1 (10A): ABS.
• FR FOG (15A): Przeciwmgielne przednie.
• CHS W/P (10A): CHS W/P.
• AMP (30A): Audio.
• PTC HTR2 (30A): PTC grzałka.
• PTC HTR1 (30A): PTC grzałka.
• CDS FAN (30A): Wentylator chłodzenia.
• P/I (60A): Fuses AM2, HEV, EFI, HORN.
• HEAD MAIN (40A): Światła.
• ABS-1 (30A): ABS.
• ABS-2 (30A): ABS.
• DC/DC (100A): Główny hybrydowy.
• PS HTR (50A): Klimatyzacja.
• RDI (30A): Wentylator.
• HTR (40A): Klimatyzacja.
• ESP (50A): ESP.

Schematy pokazują rozbudowany układ z relay.

Trzecie pokolenie (XW30, 2009-2015): Zaawansowana integracja

Tutaj skrzynki są bardziej zintegrowane z ECU hybrydy. Główna w komorze silnika po lewej, kabinowa pod deską po lewej (LHD) lub prawej (RHD). Dodatkowy fusible link dla głównego zasilania.

• Lokalizacja silnikowa: Lewa strona komory.
• Lokalizacja kabinowa: Pod deską, z dodatkowym blokiem.

Bezpieczniki kabinowe:

• CIG (15A): Gniazda.
• ECU-ACC (10A): Lusterka, audio, nawigacja.
• PWR OUTLET (15A): Gniazda.
• SEAT HTR FR (10A): Podgrzewanie siedzeń przód.
• SEAT HTR FL (10A): Podgrzewanie siedzeń przód.
• DOOR NO.1 (25A): Zamki.
• PSB (30A): Pre-collision.
• PWR SEAT FR (30A): Siedzenia elektryczne.
• DBL LOCK (25A): Podwójne zamykanie (RHD).
• FR FOG (15/7.5A): Przeciwmgielne przednie.
• PWR SEAT FL (30A): Siedzenia elektryczne.
• OBD (7.5A): Diagnostyka.
• RR FOG (7.5A): Przeciwmgielne tylne.
• STOP (10A): Stop, hamulce.
• P FR DOOR (25A): Okna przód prawy.
• D FR DOOR (25A): Okna przód lewy.
• DOOR RR (25A): Okna tylne prawy.
• DOOR RL (25A): Okna tylne lewy.
• S/ROOF (30A): Dach panoramiczny.
• ECU-IG NO.1 (10A): Wentylatory, komunikacja.
• ECU-IG NO.2 (10A): Systemy bezpieczeństwa, nawigacja.
• GAUGE (10A): Wskaźniki, awaryjne.
• A/C (10A): Klimatyzacja.
• WASHER (15A): Spryskiwacze.
• RR WIP (20A): Wycieraczka tylna.
• WIP (30A): Wycieraczki przednie.
• MET (7.5A): Wskaźniki.
• IGN (10A): Hamulce, wtrysk, SRS.
• PANEL (10A): Klimatyzacja, audio.
• TAIL (10A): Pozycyjne, mgielne.

Bezpieczniki silnikowe:

• ABS MAIN NO.2 (7.5A): ABS.
• ENG W/P (30A): Chłodzenie.
• S-HORN (10A): Antykradzieżowy.
• ABS MAIN NO.1 (20A): ABS.
• ETCS (10A): Wtrysk.
• TURN & HAZ (10A): Kierunkowskazy.
• ECU-B3 (10A): Klimatyzacja.
• MAYDAY (10A): Mayday.
• ECU-B2 (7.5A): Klucz inteligentny.
• AM2 (7.5A): Zarządzanie mocą.
• P CON MAIN (7.5A): Pozycja P.
• DC/DC-S (5A): Inverter.
• IGCT (30A): PCU, IGCT NO.2/3.
• AMP/AMP NO.1 (30A): Audio.
• SHORT PIN: ECU-B, RAD NO.1, DOME.
• AMP NO.2 (30A): Audio, nawigacja.
• DRL (7.5A): Światła dzienne.
• H-LP HI MAIN (20A): Drogowe.
• IGCT NO.3 (10A): Chłodzenie.
• EFI NO.2 (10A): Wtrysk.
• H-LP RH HI (10A): Prawe drogowe.
• H-LP LH HI (10A): Lewe drogowe.
• ECU-B (7.5A): Klucz inteligentny.
• DOME (10A): Oświetlenie.
• RAD NO.1 (15A): Audio.
• MIR HTR (10A): Odmrażanie lusterek.
• IGCT NO.2 (10A): Hybryda.
• PCU (10A): Inverter.
• IG2 (20A): Wtrysk, MET, IGN.
• BATT FAN (10A): Wentylator baterii.
• EFI MAIN (20A): Wtrysk, chłodzenie.
• H-LP CLN (30A): Czyszczenie świateł.
• CDS (30A): Wentylatory.
• RDI (30A): Wentylatory.
• HTR (50A): Klimatyzacja.
• P-CON MTR (30A): Zmiana biegów.
• EPS (60A): Wspomaganie.
• P/I 1 (60A): IG2, EFI MAIN, BATT FAN.
• ABS MTR 2 (30A): ABS.
• ABS MTR 1 (30A): ABS.
• P/I 2 (40A): Zmiana biegów, klakson, mijania.
• H-LP LH LO (15A): Lewe mijania.
• H-LP RH LO (15A): Prawe mijania.

Schematy podkreślają hybrydowe elementy.

Czwarte pokolenie (XW50, 2015-2022): Nowoczesna efektywność

W tej generacji skrzynki są zoptymalizowane pod kątem bezpieczeństwa, z większą liczbą relay. Skrzynka silnikowa po lewej, kabinowa pod deską po lewej.

• Lokalizacja silnikowa: Lewa strona komory.
• Lokalizacja kabinowa: Pod deską, z relay box.

Bezpieczniki kabinowe:

• ECU-B NO.2 (7.5A): Klimatyzacja, cruise, zamki.
• ECU-B NO.1 (5A): Cruise, hybryda, zamki.
• D/L (20A): Zamki, entry system.
• STOP (7.5A): Stop, ABS, cruise.
• AM2 (7.5A): Entry system, starting.
• HAZ (10A): Kierunkowskazy.
• PANEL (5A): Podświetlenie.
• TAIL (10A): Pozycyjne, mgielne.
• DOOR (20A): Okna.
• DOOR R/R (20A): Okna tylne prawy.
• P/OUTLET NO.1 (15A): Gniazdo.
• WASHER (15A): Spryskiwacze.
• WIPER RR (15A): Wycieraczka tylna.
• ECU-IG1 NO.4 (10A): ABS, audio, cruise.
• BKUP LP (7.5A): Cofania, audio.
• ECU-IG1 NO.2 (5A): ABS, TRC.
• FOG RR (7.5A): Mgielne tylne.
• OBD (7.5A): Diagnostyka.
• DOME (7.5A): Oświetlenie.
• DOOR BACK (7.5A): Drzwi tylne.
• ECU-DCC NO.2 (10A): ABS, audio, cruise.
• ECU-DCC NO.1 (5A): ABS, TRC.
• RADIO (15A): Audio, nawigacja.
• DOOR R/L (20A): Okna tylne lewy.
• ECU-ACC (5A): Klimatyzacja, audio.
• ECU-IG1 NO.3 (7.5A): Klimatyzacja, cruise.
• EPS-IG1 (5A): Wspomaganie.
• A/BAG-IG2 (10A): SRS.
• METER-IG2 (5A): Wskaźniki, audio.
• ECU-IG2 NO.3 (5A): ABS, cruise.
• POWER (30A): Okna.
• P/SEAT (30A): Siedzenia.
• S/ROOF (30A): Dach.

Bezpieczniki silnikowe (częściowo, bo tekst przerwany):

• WIPER (30A): Wycieraczki.
• P/OUTLET NO.2 (15A): Gniazdo.
• DOOR DBL/L (20A): Podwójne zamykanie.
• FUEL OPN (10A): Klapka paliwa.
• S/HTR-MAIN (20A): Podgrzewanie siedzeń.
• FOG FR (10A): Mgielne przednie.
• TOWING- DC/DC (20A): Holowanie.
• ENG W/PMP (25A): Pompa wody.
• S/HTR F/L (10A): Podgrzewanie lewe.
• S/HTR F/R (10A): Podgrzewanie prawe.
• EFI NO.2 (10A): Klimatyzacja, silnik.
• EFI NO.3 (10A): Silnik.
• INJ (15A): Zapłon, silnik.
• ECU-IG2 NO.1 (10A): Cruise, silnik.
• PM-IGCT (10A): Hybryda.
• IGCT NO.2 (10A): Cruise, hybryda.
• BATT FAN (15A): Wentylator baterii.
• PCU FR (10A): Hybryda.
• INV W/PMP (10A): Hybryda.
• PCU BUB/PCU RR (10A): Hybryda.
• TOWING-B (20A): Holowanie.
• S-HORN (10A): Antykradzieżowy.
• ETCS (10A): Silnik.
• HORN (10A): Klakson.
• D/C CUT (25A): Fuses ECU-DCC.
• EFI-MAIN (20A): Silnik.
• IG2-MAIN (25A): Fuses ECU-IG2, INJ.

Schematy pokazują nowoczesny układ z ECU.

Piąte pokolenie (XW60, 2023-obecnie): Przyszłość hybryd

Najnowsza generacja ma skrzynki zoptymalizowane pod PHEV, z większym naciskiem na elektronikę. Skrzynka silnikowa po prawej, kabinowa pod deską po lewej.

• Lokalizacja silnikowa: Prawa strona komory.
• Lokalizacja kabinowa: Pod deską.

Bezpieczniki silnikowe (z przykładów):

• PCU NO.2 (10A): Hybryda.
• INV W/PMP NO.2 (10A): Pompa inwertera.
• PCU NO.1 (5A): Hybryda.
• BATT FAN (10A): Wentylator baterii.
• INV W/PMP NO.1 (10A): Pompa inwertera.
• BATT VL SSR (10A): Sensor baterii.
• ENG W/PMP (10A): Pompa wody.
• S-HORN (10A): Antykradzieżowy.
• EFI NO.2 (10A): Wtrysk.
• EFI NO.3 (10A): Wtrysk.
• INJ/IGN (15A): Zapłon.
• D/L (20A): Zamki.
• HAZ (10A): Kierunkowskazy.
• BATT-S (5A): Bateria.
• ECU-B NO.2 (10A): ECU.
• STOP (7.5A): Stop.
• ETCS (10A): Throttle.
• IG2 NO.1 (5A): Zapłon.
• ECU-IG2 NO.1 (10A): ECU.
• HORN (10A): Klakson.
• WASHER (15A): Spryskiwacze.
• DOME (7.5A): Oświetlenie.
• ECU-B NO.1 (10A): ECU.
• ECU-IG1 NO.1 (5A): ECU.
• AM2 (7.5A): Starting.
• RADIO (15A): Audio.

Schematy są cyfrowe, z integracją PHEV.

Regularna inspekcja bezpieczników w Priusie zapobiega awariom, szczególnie w hybrydzie, gdzie prądy są wysokie. Używaj narzędzi diagnostycznych do sprawdzania, a przy wymianie dopasuj amperaż – to klucz do długiej eksploatacji. W nowszych modelach, jak XW60, bezpieczniki wspierają systemy jak ADAS, czyniąc Priusa jeszcze bardziej niezawodnym.
