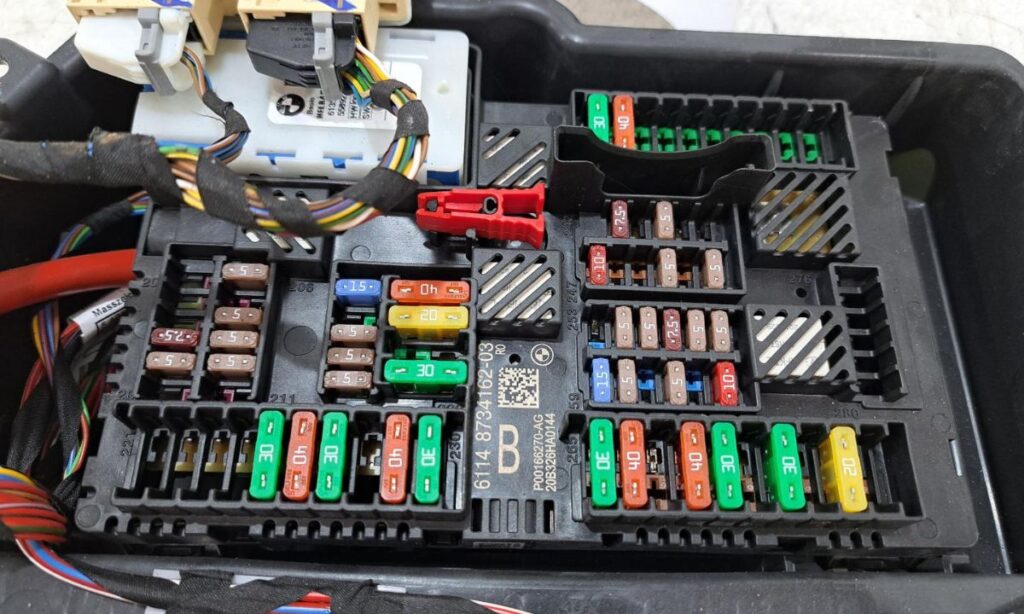

Pełne schematy bezpieczników BMW serii 3 – od E30 do G20/G21

BMW E30 (1982–1994)

Komora silnika

• 1 – 7,5 A – Lewy reflektor długich świateł (high beam, przekaźnik K3)
• 2 – 7,5 A – Prawy reflektor długich świateł (high beam, przekaźnik K3)
• 3 – 15 A – Dodatkowy wentylator chłodnicy 91°C (aux fan, przekaźnik K1)
• 4 – 15 A – Kierunkowskazy i światła awaryjne
• 5 – 30 A – Spryskiwacze reflektorów + wycieraczki (headlight wash/wipe, przekaźnik K10)
• 6 – 7,5 A – Światła stopu, tempomat, lampki mapowe
• 7 – 15 A – Klakson (horn, przekaźnik K2)
• 8 – 30 A – Podgrzewana tylna szyba
• 9 – 15 A – Wskaźnik pozycji skrzyni automatycznej
• 10 – 7,5 A – Pompa paliwa główna + zasilająca
• 11 – 7,5 A – Radio
• 12 – 7,5 A – Lewy mijania (low beam, przekaźnik K4)
• 13 – 7,5 A – Prawy mijania (low beam, przekaźnik K4)
• 14 – 7,5 A – Tylne światła przeciwmgielne
• 16 – 15 A – Podgrzewane fotele (heated seats, przekaźnik K5)
• 17 – 30 A – Szyberdach + elektryczne szyby
• 18 – 30 A – Dodatkowy wentylator 99°C (high speed, przekaźnik K6)
• 19 – 7,5 A – Podgrzewane lusterka + sterowanie (przekaźnik K7)
• 20 – 30 A – Dmuchawa ogrzewania / klimatyzacji (blower, przekaźnik K7)
• 21 – 7,5 A – Oświetlenie wnętrza, schowka, bagażnika, radio, zegar, OBC
• 22 – 7,5 A – Lewy światła pozycyjne + tylne
• 23 – 7,5 A – Prawe światła pozycyjne + tablica rejestracyjna + zegary
• 24 – 15 A – Światła awaryjne
• 26 – 15 A – Tylna wycieraczka + spryskiwacz
• 27 – 30 A – Zamki centralne + podgrzewanie zamków
• 28 – 30 A – Zapalniczka + antena elektryczna + podnoszenie szyb przy otwartych drzwiach
• 29 – 7,5 A – Lewy reflektor przeciwmgielny (przekaźnik K8)
• 30 – 7,5 A – Prawy reflektor przeciwmgielny (przekaźnik K8)

Kabina / salon

Brak osobnej skrzynki – wszystkie obwody obsługiwane z komory silnika.

Bagażnik

Brak osobnej skrzynki.

BMW E36 (1990–2000)

Komora silnika

• 1 – 30 A – Szyberdach (SHD)
• 2 – 15 A – Gniazdo przyczepy
• 3 – 30 A – Tylna wycieraczka / spryskiwacze reflektorów / radio / HiFi
• 4 – 15 A – Podgrzewane fotele
• 5 – 30 A – Elektryczny fotel pasażera
• 6 – 20/30 A – Podgrzewana tylna szyba
• 7 – 5 A – Wskaźnik skrzyni, zamki centralne, moduł ZVM
• 8 – 15 A – Klakson + moduł alarmu
• 9 – 20 A – Radio + wzmacniacz + CD-changer
• 10 – 30 A – ABS / ASC / TCS
• 11 – 7,5 A – Lewy mijania
• 12 – 7,5 A – Prawy mijania
• 13 – 5 A – Elektryczne szyby tylne (2-drzwiowe)
• 14 – 30 A – Elektryczne szyby
• 15 – 7,5 A – Przednie mgły + wskaźniki
• 16 – 5 A – ECM, klimatyzacja
• 17 – 7,5 A – Tylne mgły
• 18 – 15 A – Pompa paliwa
• 19 – 15/30 A – Elektryczne szyby tylne (4-drzwiowe / cabrio)
• 20 – 10 A – Klimatyzacja / ogrzewanie
• 21 – 5 A – ABS / TCS
• 22 – 5 A – Przednie mgły
• 23 – 5 A – Ogrzewanie siedzeń, zegary, komputer, ABS
• 24 – 15 A – Podgrzewane dysze spryskiwaczy, lusterka, PDC
• 25 – 5 A – Przełącznik świateł
• 26 – 10 A – Cofanie, skrzynia, lambda, diagnostyka
• 27 – 5 A – ABS / TCS, zegary
• 28 – 5 A – ECM, cruise control
• 29 – 7,5 A – Lewy długich świateł
• 30 – 7,5 A – Prawy długich świateł
• 31 – 15 A – Zegary, central locking, klimatyzacja
• 32 – 30 A – Zapalniczka
• 33 – 10 A – Lewy tylne + oświetlenie wnętrza
• 34 – 30 A – Kierunkowskazy / awaryjne
• 35 – 25 A – Central locking, cabrio dach
• 36 – 30 A – Wycieraczki przednie
• 37 – 10 A – Prawe tylne pozycyjne

Kabina / salon

Dodatkowe bezpieczniki pod deską rozdzielczą (lewa i prawa strona) – oświetlenie, klimatyzacja, central locking, ABS (dokładne przypisanie na naklejce).

Bagażnik

Brak osobnej skrzynki.

BMW E46 (1998–2006)

Komora silnika

• E-box – wtryskiwacze cylindra 1-2 (15 A)
• E-box – wtryskiwacze cylindra 3-4 (15 A)
• E-box – cewki zapłonowe (20 A)
• E-box – sterownik DME (30 A)
• E-box – pompa paliwa (15 A)
• E-box – wentylator chłodnicy (30 A)

Kabina / salon

• F5 – 5 A – Przekaźnik klaksonu
• F7 – 5 A – Radio, antena, nawigacja, komputer pokładowy
• F9 – 5 A – Moduł skrzyni biegów, spirala poduszki powietrznej
• F10 – 5 A – Zespół wskaźników
• F11 – 5 A – Poduszki powietrzne + napinacze pasów
• F15 – 5 A – Czujnik deszczu + przerywana praca wycieraczek
• F22 – 5 A – Sekwencyjna skrzynia SMG lub DDE (diesel)
• F28 – 5 A – Panel klimatyzacji, przekaźnik dmuchawy
• F29 – 5 A – Sterownik silnika DME/DDE
• F30 – 7,5 A – Czujnik poziomu oleju, alternator
• F32 – 5 A – Moduł ZKE, reflektory ksenonowe
• F35 – 50 A – ABS/DSC (wersje xDrive)
• F37 – 50 A – Dmuchawa (od 09/1999)
• F42 – 30 A – Radio, wzmacniacz, CD-changer
• F47 – 20 A – Zapalniczka główna
• F50 – 50 A – Dmuchawa dodatkowa
• F53 – 30 A – ABS/DSC
• F56 – 30 A – DSC
• F62 – 5 A – Klimatyzacja
• F63 – 10 A – Klimatyzacja
• F64 – 5 A – Automatyczna skrzynia (diesel)
• F65 – 7,5 A – Elektryczny fotel kierowcy
• F70 – 20 A – Elektryczny fotel pasażera

Bagażnik

• Tylna skrzynka – 30 A – ABS/DSC
• Tylna skrzynka – 50 A – Dmuchawa dodatkowa
• Tylna skrzynka – 40 A – Ogrzewanie siedzeń (opcjonalne)

BMW E90/E91/E92/E93 (2005–2013)

Komora silnika

• E-box – wtryskiwacze (20 A)
• E-box – cewki zapłonowe (30 A)
• E-box – sterownik DME/DDE (30 A)
• E-box – pompa paliwa (15 A)

Kabina / salon

• F5 – 7,5 A – Centrum sterowania dachem (panorama / cabrio)
• F6 – 15 A – Moduł sterujący skrzyni biegów
• F11 – 10 A – Radio
• F12 – 20 A – Szyberdach / składany dach
• F16 – 15 A – Klakson
• F19 – 7,5 A – Comfort Access
• F28 – 5 A – PDC, sterowanie dachem
• F29 – 5 A – Czujnik AUC, podgrzewanie siedzeń
• F30 – 20 A – Gniazda 12 V + zapalniczka przód
• F35 – 30 A – DSC / ABS
• F39 – 30 A – Wycieraczki
• F40 – 20 A – Pompa paliwa (EKPS)
• F46 – 30 A – Podgrzewana tylna szyba
• F58 – 5 A – Zespół wskaźników + gniazdo OBD
• F60 – 7,5 A – Klimatyzacja / ogrzewanie
• F67 – 50 A – Dmuchawa

Bagażnik

• Tylny panel – 50 A – Wentylator chłodnicy
• Tylny panel – 60 A – Pompa wtórnego powietrza
• Tylny panel – 50 A – DSC
• Tylny panel – 100 A – Akumulator

BMW F30/F31/F34/F80 (2012–2019)

Komora silnika

• E-box – sterownik silnika DME (20 A)
• E-box – wtryskiwacze (15 A)
• E-box – cewki zapłonowe (30 A)
• E-box – wentylator chłodnicy (40 A)

Kabina / salon

• Footwell lewy – 5 A – OBD + diagnostyka
• Footwell lewy – 10 A – Radio / nawigacja
• Footwell prawy – 15 A – Klakson
• Footwell prawy – 7,5 A – Czujnik deszczu / PDC

Bagażnik

• F76 – 5 A – Asystent kierowcy (kamery, radar)
• F77 – 5 A – Oświetlenie tylnych drzwi
• F80 – 5 A – PDC (czujniki parkowania)
• F82 – 5 A – Oświetlenie bagażnika
• F84 – 5 A – Moduł alarmu
• F100 – 30 A – Dmuchawa
• F101 – 40 A – Wentylator chłodnicy
• F102 – 50 A – DSC / ABS
• F103 – 60 A – Pompa paliwa (EKPS)
• F104 – 50 A – Ogrzewanie siedzeń
• F105 – 30 A – Wycieraczki
• F106 – 20 A – Gniazda 12 V
• F107 – 15 A – Klakson
• F108 – 10 A – Radio / nawigacja
• F109 – 5 A – OBD + czujniki
• F110 – 30 A – Podgrzewana tylna szyba
• F111 – 40 A – Elektryczne szyby
• F112 – 50 A – Akumulator

BMW G20/G21/G28 (2019–obecnie)

Komora silnika

• 202 – 5 A – DME / IVM (Digital Motor Electronics)
• 204 – 5 A – Klimatyzacja / HVAC
• 206 – 5 A – Pompa paliwa (relay / DME)
• 259 – 15 A – DME / IVM
• 271 – 30 A – Pompa paliwa (EKPS)

Kabina / salon

• Footwell lewy – 5 A – Czujnik deszczu / PDC
• Footwell lewy – 7,5 A – Radio / nawigacja
• Footwell prawy – 10 A – Infotainment / centralna konsola
• Footwell prawy – 15 A – Klakson
• Footwell prawy – 5 A – Comfort Access

Bagażnik

• 230 – 20 A – Gniazda 12 V / USB / zapalniczka przód
• 235 – 30 A – Wycieraczki przednie
• 240 – 30 A – DSC / ABS
• 245 – 40 A – Dmuchawa (blower)
• 250 – 30 A – Pompa paliwa (EKPS)
• 255 – 40 A – Wentylator chłodnicy
• 260 – 30 A – Podgrzewana tylna szyba
• 265 – 40 A – Elektryczne szyby / dach panoramiczny
• 270 – 50 A – Ogrzewanie siedzeń
• 280 – 60 A – Akumulator (wersje standardowe)
• 281 – 100 A – System wysokiego napięcia (wersje PHEV / hybrydowe)
• 289 – 20 A – Moduł przyczepy
• 291 – 30 A – DSC / SMG
• 296 – 20 A – Moduł przyczepy

Uwaga: Dokładny i kompletny schemat (w tym wszystkie wewnętrzne w BDC) pobierz po VIN na fusecard.bmw.com – tam znajdziesz spersonalizowany PDF z pełnym przypisaniem.
